申请日2016.01.27
公开(公告)日2016.04.20
IPC分类号E21B43/22
摘要
本发明提供一种含油污泥调剖专用成套设备，包括储液罐、过滤装置、并列设置的两个搅拌罐和液压调剖注入泵，所述储液罐出口与过滤装置入口管线连接，所述储液罐与过滤装置之间连接有螺杆泵;过滤装置的出口与两个搅拌罐的入口连接，两个搅拌罐的出口与液压调剖注入泵连接;储液罐的入口通过进水管线与外部进水口连接，同时外部进水口还与两个搅拌罐的入口连接。所述过滤装置内部的滤件为高强滤网，高强滤网由横形条与垂直排列支撑杆焊接形成。本发明设备中增加的过滤装置，实现含油污泥不落地、去杂配液一体化，解决现场污泥调剖过程中的环保问题。通过利用含油污泥进行调剖，可达到处理污泥减轻环保压力和改善注水井吸水剖面的双重目的。
权利要求书

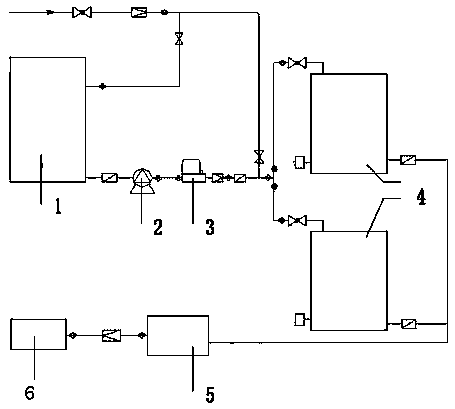

1.一种含油污泥调剖专用成套设备，其特征在于：包括储液罐(1)、过滤装置(3)、并列设置的两个搅拌罐(4)和液压调剖注入泵(5)，所述储液罐(1)出口与过滤装置(3)入口管线连接，所述储液罐(1)与过滤装置(3)之间连接有螺杆泵(2);过滤装置(3)的出口与两个搅拌罐(4)的入口连接，两个搅拌罐(4)的出口与液压调剖注入泵(5)连接;储液罐(1)的入口通过进水管线与外部进水口连接，同时外部进水口还与两个搅拌罐(4)的入口连接。
2.根据权利要求1所述的一种含油污泥调剖专用成套设备，其特征在于：所述过滤装置(3)为刮板式污泥过滤装置，主体结构呈圆柱体钢结构，内部设有滤件。
3.根据权利要求2所述的一种含油污泥调剖专用成套设备，其特征在于：所述过滤装置(3)内部的滤件为高强滤网，高强滤网由横形条与垂直排列支撑杆焊接形成。
4.根据权利要求1所述的一种含油污泥调剖专用成套设备，其特征在于：所述储液罐(1)罐体内壁涂防腐油漆。
5.根据权利要求1所述的一种含油污泥调剖专用成套设备，其特征在于：所述两个搅拌罐(4)大小结构相同，尺寸为2.3×2.3×1.5m，有效容积为8m3，两个搅拌罐(4)做在一个撬上。
说明书
一种含油污泥调剖专用成套设备
技术领域
本发明涉及一种含油污泥调剖专用成套设备，用于油田污泥调剖作业施工领域。
背景技术
油田在生产过程中产生大量含油污泥，且尚无经济成熟的处理技术。通过利用含油污泥进行调剖，可达到处理污泥减轻环保压力和改善注水井吸水剖面的双重目的。
目前污泥调剖沿用常规调剖设备，由于含油污泥成分复杂，含有一定量泥沙颗粒。常规调剖设备注入过程中易卡泵、磨损，易造成施工中断，频繁的拆卸造成很多的漏浆，污染环境。
中国专利CN102373912A提供了一种调剖装置，包括柱塞泵、配液装置，便于搬迁，机动灵活;专利CN201568036U公布了一种模块式移动堵水调剖成套设备，主要是对加药装置进行改进，解决了混配效果差、难以控制液体的浓度的缺点;专利CN202832441U提供一种低渗透油藏橇装式油水井堵水调剖装置，实现模块化设计、吊装方便、自动化程度高的特点。
以上所述装置用于常规调剖，并未涉及到含油污泥过滤去杂，且注入设备多采用机械式柱塞泵，存在易卡泵、磨损、造成漏浆，存在污染环境的风险。
发明内容
为了克服现有设备中注入设备多采用机械式柱塞泵，存在易卡泵、磨损、造成漏浆，存在污染环境的风险的问题，本发明提供一种污泥调剖专用成套设备，增加的过滤装置，实现含油污泥不落地、去杂配液一体化，解决现场污泥调剖过程中的环保问题。
本发明采用的技术方案是:
一种含油污泥调剖专用成套设备，包括储液罐、过滤装置、并列设置的两个搅拌罐和液压调剖注入泵，所述储液罐出口与过滤装置入口管线连接，所述储液罐与过滤装置之间连接有螺杆泵;过滤装置的出口与两个搅拌罐的入口连接，两个搅拌罐的出口与液压调剖注入泵连接;储液罐的入口通过进水管线与外部进水口连接，同时外部进水口还与两个搅拌罐的入口连接。
所述过滤装置为刮板式污泥过滤装置，主体结构呈圆柱体钢结构，内部设有滤件。
所述过滤装置内部的滤件为高强滤网，高强滤网由横形条与垂直排列支撑杆焊接形成。
所述储液罐罐体内壁涂防腐油漆。
所述两个搅拌罐大小结构相同，尺寸为2.3×2.3×1.5m，有效容积为8m3，两个搅拌罐做在一个撬上。
本发明的有益效果为：
本发明提供一种污泥调剖专用成套设备，增加的过滤装置，实现含油污泥不落地、去杂配液一体化，解决现场污泥调剖过程中的环保问题。通过利用含油污泥进行调剖，可达到处理污泥减轻环保压力和改善注水井吸水剖面的双重目的。
以下结合附图对本发明作进一步说明。
