申请日2016.01.28
公开(公告)日2016.08.31
IPC分类号E03D11/11; E03D9/05
摘要
本实用新型提供一种排气按键结构，安装在箱体的按键孔内，按键孔具有底壁，底壁中部形成有凸起的管筒，排气按键结构包括按键、按键托板及弹性复位件，按键包括按压端及支撑端，支撑端穿套在管筒内，支撑端内周壁上开设有卡槽，按键托板安装在底壁的底部，按键托板包括配合端，配合端上端外周面上形成有卡钩，卡钩卡设在支撑端的卡槽内，弹性复位件套设在管筒外周，弹性复位件两端抵持在底壁与按压端之间。本实用新型还提供具有排气按键结构的马桶污水箱。本实用新型具有排气按键结构的马桶污水箱通过按压按键，使箱体内部和外部的气压平衡，箱体内的污物通过排污管快速、方便地排放至外部，松开按键，以保证马桶污水箱的密封性。
权利要求书
1.一种排气按键结构(30)，安装在一箱体(10)的按键孔(121)内，所述按键孔(121)具有底壁(123)，底壁(123)中部形成有凸起的管筒，其特征在于：所述排气按键结构(30)包括按键(31)、按键托板(32)以及弹性复位件(34)，所述按键(31)包括按压端(311)以及形成在按压端(311)下部的支撑端(312)，支撑端(312)穿套在底壁(123)中部的管筒内，支撑端(312)内周壁上开设有卡槽(3121)，所述按键托板(32)安装在底壁(123)的底部，所述按键托板(32)包括底板(321)以及形成在底板(321)上部的配合端(322)，配合端(322)上端外周面上形成有卡钩(3221)，配合端(322)穿套在按键(31)的支撑端(312)内，所述卡钩(3221)卡设在支撑端(312)的卡槽(3121)内且可沿卡槽(3121)上下滑动预设的距离，所述弹性复位件(34)套设在底壁(123)中部的管筒外周，所述弹性复位件(34)两端抵持在底壁(123)与按键(31)的按压端(311)之间。
2.根据权利要求1所述的排气按键结构(30)，其特征在于：包括密封垫圈(33)，所述密封垫圈(33)设置在底壁(123)的底面与按键托板(32)的底板(321)之间。
3.根据权利要求1所述的排气按键结构(30)，其特征在于：所述弹性复位件(34)为压缩弹簧。

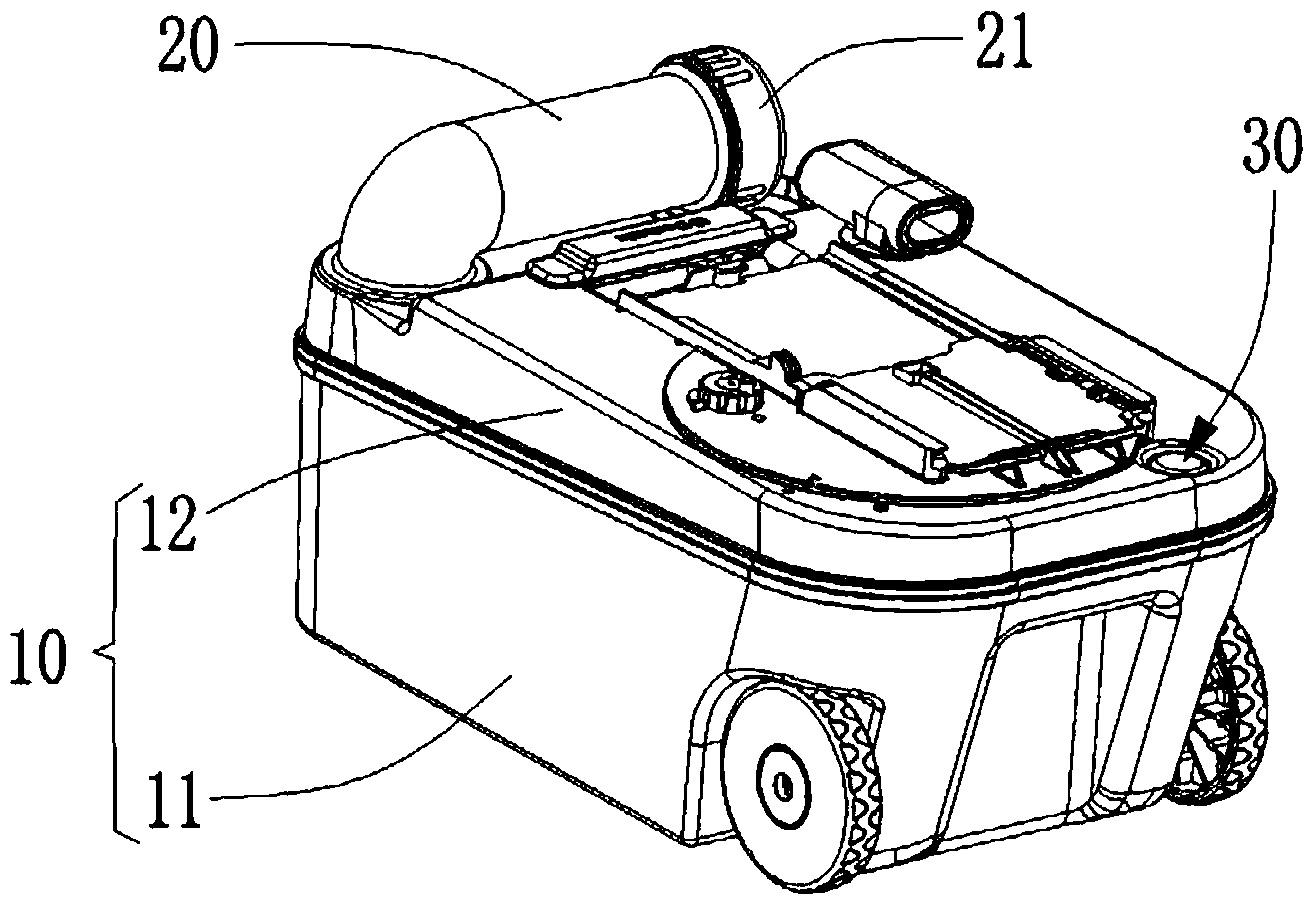

4.一种马桶污水箱，包括箱体(10)，所述箱体(10)上安装有排污管(20)，所述排污管(20)的管口处拧设有盖帽(21)，其特征在于：所述箱体(10)上设有如权利要求1至3任一项所述的排气按键结构(30)。
5.根据权利要求4所述的马桶污水箱，其特征在于：所述箱体(10)包括下壳体(11)以及固接在下壳体(11)上部的上壳体(12)，所述上壳体(12)一端形成有所述按键孔(121)。
6.根据权利要求4所述的马桶污水箱，其特征在于：所述底壁(123)上开设有若干通气孔(122)，若干所述通气孔(122)均匀的分布在以管筒为中心的底壁(123)上。
7.根据权利要求4所述的马桶污水箱，其特征在于：所述排污管(20)连接在上壳体(12)相对按键孔(121)的一端且与箱体(10)内部相通。
8.根据权利要求4所述的马桶污水箱，其特征在于：所述按键孔(121)为圆柱形凹腔。
9.根据权利要求4所述的马桶污水箱，其特征在于：所述排污管(20)可旋转的安装在箱体(10)上。
10.根据权利要求5所述的马桶污水箱，其特征在于：所述下壳体(11)后端底部两侧安装有滚轮。
说明书
排气按键结构及具有排气按键结构的马桶污水箱
技术领域
本实用新型涉及一种排气按键结构及具有排气按键结构的马桶污水箱。
背景技术
马桶污水箱因其有臭气，所以要求密封性相当地好。马桶污水箱在清理内部的污物时要通过排污管排出，但由于马桶污水箱好的密封性，导致马桶污水箱在向外排污时，里面产生负压而使得马桶污水箱内部的污物很难排出，或者需排很久，如何通过污水箱排气按键设计来达成快速排污而又要保证其密封性是亟待解决的技术问题。
发明内容
本实用新型是针对现有技术的不足，有必要提供一种能够快速排污且密封性好的用于污水箱的排气按键结构，此外，有必要提供一种具有所述排气按键结构的马桶污水箱。
本实用新型提供的技术方案如下：一种排气按键结构，所述排气按键结构安装在箱体的按键孔内，所述按键孔具有底壁，底壁中部形成有凸起的管筒，所述排气按键结构包括按键、按键托板以及弹性复位件，所述按键包括按压端以及形成在按压端下部的支撑端，支撑端穿套在底壁中部管筒内，支撑端内周壁上开设有卡槽，所述按键托板安装在底壁的底部，所述按键托板包括底板以及形成在底板上部的配合端，配合端上端外周面上形成有卡钩，配合端穿套在按键的支撑端内，所述卡钩卡设在支撑端的卡槽内且可沿卡槽上下滑动预设的距离，所述弹性复位件套设在底壁中部的管筒外周，所述弹性复位件两端抵持在底壁与按键的按压端之间。
进一步的，所述排气按键结构还包括密封垫圈，所述密封垫圈设置在底壁的底面与按键托板的底板之间。
进一步的，所述弹性复位件为压缩弹簧。
另外，本实用新型有必要提供一种具有所述排气按键结构的马桶污水箱。
一种马桶污水箱，包括箱体，所述箱体上安装有排污管，所述排污管的管口处拧设有盖帽，所述箱体上设有所述的排气按键结构。
进一步的，所述箱体包括下壳体以及固接在下壳体上部的上壳体，所述上壳体一端形成有按键孔。
进一步的，所述按键孔具有底壁，所述底壁中部形成有凸起的管筒，管筒的管道贯通所述底壁，所述底壁上开设有若干通气孔，若干所述通气孔均匀的分布在以管筒为中心的底壁上。
进一步的，所述排污管连接在上壳体的相对按键孔的一端且与箱体内部相通。
进一步的，所述按键孔为圆柱形凹腔。
进一步的，所述排污管可旋转的安装在箱体上。
进一步的，所述下壳体后端底部两侧安装有滚轮。
与现有技术相比，本实用新型排气按键结构的马桶污水箱通过按压排气按键结构的按键，使箱体内部和外部的气压平衡，箱体内的污物通过排污管快速、方便地排放至外部，松开排气按键结构的按键，以保证马桶污水箱的密封性。
