申请日2016.01.28
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要

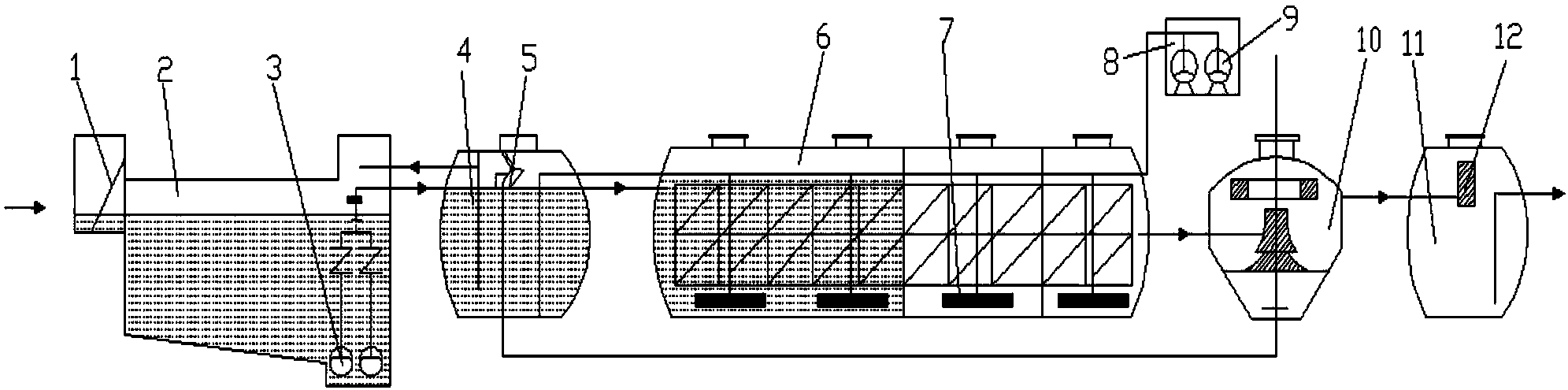

本实用新型公开了一种玻璃钢污水处理设备，包括调节池、污泥池、三级接触氧化池，所述调节池的进水口处设有粗格栅，调节池通过潜污泵连接有污泥池，污泥池的中间设有细格栅，污泥池内部经过细格栅过滤的一侧通过污水管连接有三级接触氧化池，三级接触氧化池的底部设有曝气管，三级接触氧化池通过污水管连接二沉池，二沉池底部通过污泥管与污泥池连接，二沉池上方的清水区通过管道连接有消毒池，消毒池内设有消毒器，消毒池的上方设有排水口，风机房内设有风机，风机出风口通过空气管路与三级接触氧化池的底部的曝气管以及污泥池连接。本实用新型污水处理设备结构简单、安装维修方便，采用玻璃钢结构具有质量轻、耐腐蚀、抗老化等优点。
权利要求书
1.一种玻璃钢污水处理设备，包括调节池、污泥池、三级接触氧化池、二沉池、消毒池、风机房，其特征在于：所述调节池的进水口处设有粗格栅，所述调节池通过潜污泵连接有污泥池，所述污泥池的中间设有细格栅，所述污泥池内部经过细格栅过滤的一侧通过污水管连接有三级接触氧化池，所述三级接触氧化池的底部设有曝气管，所述三级接触氧化池通过污水管连接二沉池，所述二沉池底部通过污泥管与污泥池连接，所述二沉池上方的清水区通过管道连接有消毒池，所述消毒池内设有消毒器，消毒池的上方设有排水口，所述风机房内设有风机，所述风机出风口通过空气管路与所述三级接触氧化池的底部的曝气管以及污泥池连接。
2.根据权利要求1所述的一种玻璃钢污水处理设备，其特征在于：所述的潜污泵设有两台，所述的两台潜污泵通过电磁阀并联连接。
3.根据权利要求1所述的一种玻璃钢污水处理设备，其特征在于：所述风机房内的风机设有两台，交替使用。
说明书
一种玻璃钢污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种玻璃钢污水处理设备。
背景技术
生活污水包括有城市生活中的各种洗涤用水、污水以及粪便等，多为无毒的无机盐类，成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，同时，生活污水中氮、磷等植物营养物质含量较多，容易造成水体的富营养化，是水体的主要污染源之一，故需对生活污水进行处理并使其达标后，才能将其排放至江河湖泊中去。
城市用生活污水处理设备通常有专门的管理人员，乡镇中由于缺乏污水处理设备的管理人员，致使城市用污水处理设备在乡镇中难以发挥作用。而现有的乡镇用生活污水处理设备，其功能单一，仅能对污水中部分物质进行处理，净化后得到的污水中往往有残留物，导致污水处理不彻底。基于上述问题，本实用新型提供一种污水处理设备，解决现有技术存在的上述技术问题。
实用新型内容
本实用新型所要解决的问题是提供一种玻璃钢污水处理设备。
为解决上述技术问题，本实用新型的技术方案是：
一种玻璃钢污水处理设备，包括调节池、污泥池、三级接触氧化池、二沉池、消毒池、风机房，所述调节池的进水口处设有粗格栅，所述调节池通过潜污泵连接有污泥池，所述污泥池的中间设有细格栅，所述污泥池内部经过细格栅过滤的一侧通过污水管连接有三级接触氧化池，所述三级接触氧化池的底部设有曝气管，所述三级接触氧化池通过污水管连接二沉池，所述二沉池底部通过污泥管与污泥池连接，所述二沉池上方的清水区通过管道连接有消毒池，所述消毒池内设有消毒器，消毒池的上方设有排水口，所述风机房内设有风机，所述风机出风口通过空气管路与所述三级接触氧化池的底部的曝气管以及污泥池连接。
进一步地，所述得潜污泵设有两台，所述的两台潜污泵通过电磁阀并联连接。
进一步地，所述风机房内的风机设有两台，交替使用。
本实用新型的有益效果是：
本实用新型污水处理设备结构简单、安装维修方便，采用玻璃钢结构具有质量轻、耐腐蚀、抗老化等优点，能够有效处理生活中产生的污水及其他有机污水，减少对环境的污染。
