申请日2016.01.28
公开(公告)日2016.08.10
IPC分类号C02F1/32
摘要

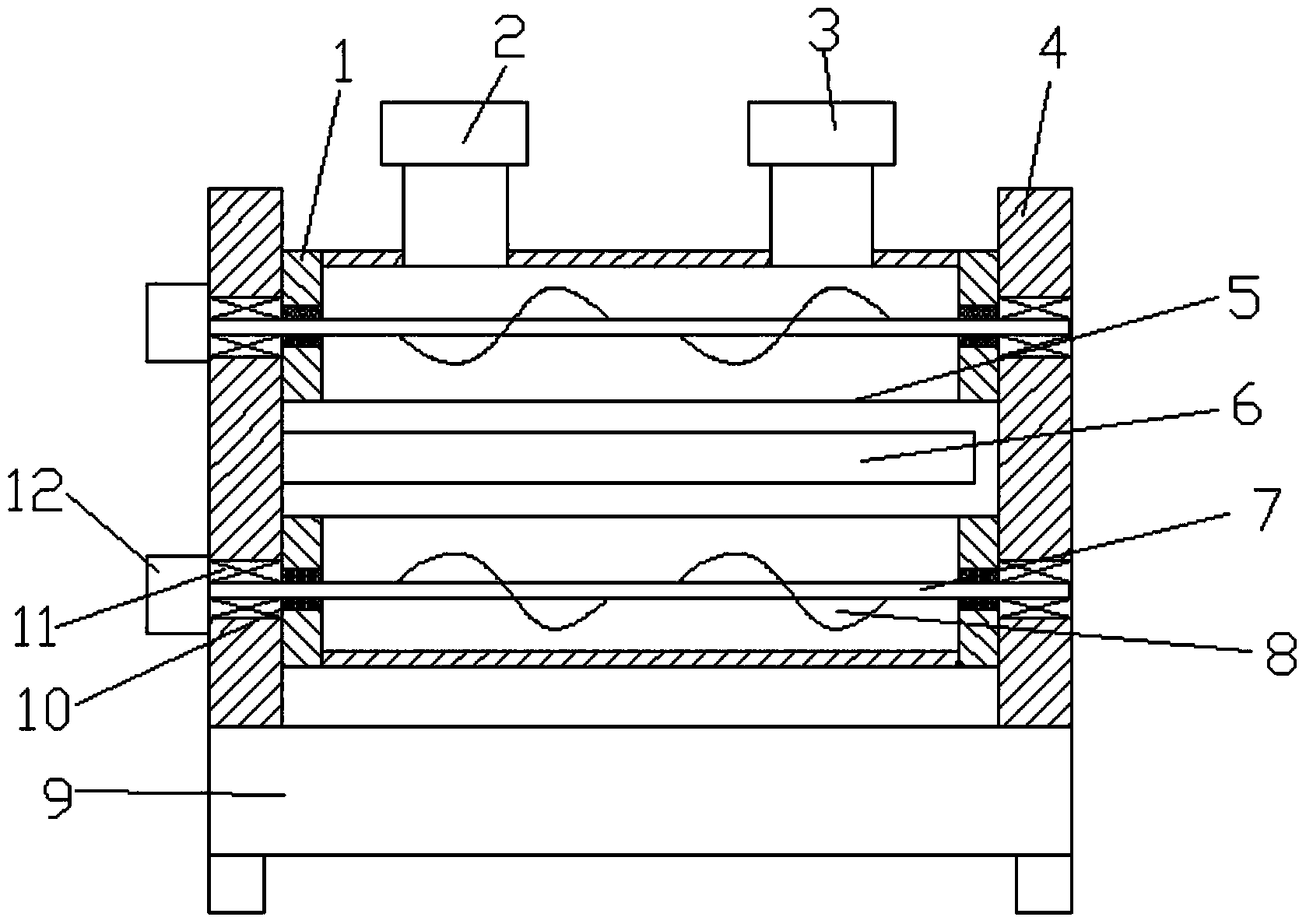

本实用新型公开了一种紫外线水处理消毒装置，包括水处理器筒体，所述水处理器筒体的两侧设有支架，支架安装在电控箱上，水处理器筒体的上侧两端设有进水口和出水口，水处理器筒体的内部中间安装有玻璃灯管套管，玻璃灯管套管内部设有紫外线灯管，紫外线灯管与电控箱内部的镇流器连接水处理器筒体内部的玻璃灯管套管的上下两侧各设有一个搅拌装置，搅拌装置包括搅拌轴和搅拌叶片，搅拌轴的两端均穿过筒体与支架，其中一端与固定在支架上的电机的输出轴连接，电机与电控箱连接。本实用新型安全性能好，更换灯管方便，添加的搅拌装置可以防止沉积物粘附在玻璃套管上，影响紫外线照射，而且可以搅拌水使水受到均匀照射，增强灭菌效果。
权利要求书
1.一种紫外线水处理消毒装置，包括水处理器筒体、紫外线灯管、玻璃灯管套管、电控箱，其特征在于：所述水处理器筒体的两侧设有支架，所述支架安装在电控箱上，所述水处理器筒体的上侧两端设有进水口和出水口，所述水处理器筒体的内部中间安装有玻璃灯管套管，所述玻璃灯管套管内部设有紫外线灯管，所述紫外线灯管与电控箱内部的镇流器连接，所述的水处理器筒体内部的玻璃灯管套管的上下两侧各设有一个搅拌装置，所述搅拌装置包括搅拌轴和搅拌叶片，所述搅拌轴的两端均穿过筒体与支架，其中一端与固定在支架上的电机的输出轴连接，所述电机与电控箱连接。
2.根据权利要求1所述的一种紫外线水处理消毒装置，其特征在于：所述搅拌轴的两端与筒体之间接触处设有防水填料。
3.根据权利要求1所述的一种紫外线水处理消毒装置，其特征在于：所述搅拌轴的两端与支架通过轴承转动连接。
4.根据权利要求1所述的一种紫外线水处理消毒装置，其特征在于：所述紫外线的波长为253.7nm。
说明书
一种紫外线水处理消毒装置
技术领域
本实用新型涉及一种水处理装置，具体是一种紫外线水处理消毒装置。
背景技术
随着国家对农村饮用水安全的重视以及污水处理厂水质排放标准的提高，各种用于水体消毒灭菌的装置其市场需求将大幅度增长。目前中小型污水处理厂和农村饮用水使用的主流消毒灭菌装置有两种，一是二氧化氯发生器，二是过流式紫外线灭菌器。紫外线灭菌器因其操作简单、无需人工添加药品和值守、安全可靠、灭菌成本低、消毒后水中无化学残留等显著优点而倍受关注，在发达国家已成为主流消毒方式，在国内也处于快速上升趋势。
现有技术中的采用紫外线进行水处理的设备，其主要有处理容器、设置在处理容器中的紫外线灯管，处理容器有待处理水进入口和处理水排出口，未处理水由待处理水进入口输入处理容器后，经过紫外线灯管的紫外线照射处理后，经由处理水排出口排出。由于紫外线在水中会受到影响，导致距离紫外线灯管较远的水灭菌效果差，而且在长时间水处理过程中，水体中的污物会沉积粘附在紫外线灯管或其外套的石英玻璃管管壁上会影响到紫外线的照射杀菌等效果，处理水能力下降。
实用新型内容
本实用新型所要解决的问题是提供一种防止沉积物粘附在玻璃套管上，并且使通过的水受到均匀照射灭菌的紫外线水处理消毒装置。
为解决上述技术问题，本实用新型的技术方案是：
一种紫外线水处理消毒装置，包括水处理器筒体、紫外线灯管、玻璃灯管套管、电控箱，所述水处理器筒体的两侧设有支架，所述支架安装在电控箱上，所述水处理器筒体的上侧两端设有进水口和出水口，所述水处理器筒体的内部中间安装有玻璃灯管套管，所述玻璃灯管套管内部设有紫外线灯管，所述紫外线灯管与电控箱内部的镇流器连接，所述的水处理器筒体内部的玻璃灯管套管的上下两侧各设有一个搅拌装置，所述搅拌装置包括搅拌轴和搅拌叶片，所述搅拌轴的两端均穿过筒体与支架，其中一端与固定在支架上的电机的输出轴连接，所述电机与电控箱连接。
进一步地，所述搅拌轴的两端与筒体之间接触处设有防水填料。
进一步地，所述搅拌轴的两端与支架通过轴承转动连接。
进一步地，所述紫外线的波长为253.7nm。
本实用新型的有益效果是：
本实用新型采用被杀菌的水与紫外线灯管隔绝的技术方案可以有效地消除水中漏电的危险，安全性能好，消除了造成污染的可能性，更换灯管方便，添加的搅拌装置不仅可以防止沉积物粘附在玻璃套管上，影响紫外线照射，而且可以搅拌水使水受到均匀照射，增强灭菌效果。
