申请日2016.01.28
公开(公告)日2016.08.31
IPC分类号F28D1/04; F28F13/12; F28F21/06
摘要
本实用新型涉及一种用于工业污水中的热量回收装置，其包括入水管路、出水管路、连通入水管路和出水管路的浸入式换热装置以及设置在入水管路上的循环泵;所述浸入式换热装置包括换热盘管、设置在换热盘管两端且用于与入水管路和出水管路连通的连接管路;所述连接管路的外侧壁上设置有潜水搅拌机。本实用新型使用方便，换热效率高，耐腐蚀。
权利要求书

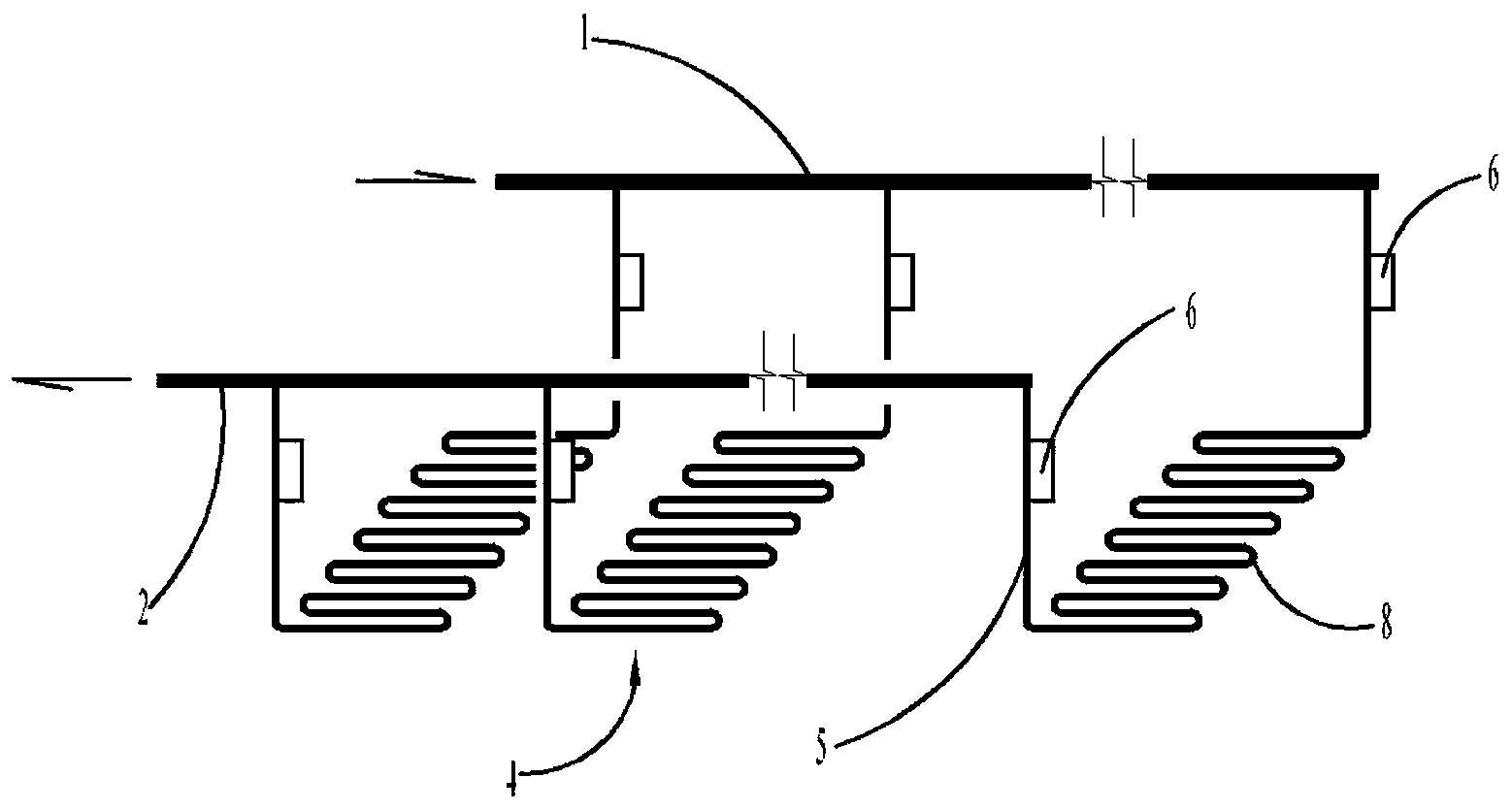

1.一种用于工业污水中的热量回收装置，其特征在于，其包括入水管路(1)、出水管路(2)、连通入水管路(1)和出水管路(2)的浸入式换热装置以及设置在入水管路(1)上的循环泵(3);所述浸入式换热装置包括换热盘管(4)、设置在换热盘管(4)两端且用于与入水管路(1)和出水管路(2)连通的连接管路(5);所述连接管路(5)的外侧壁上设置有潜水搅拌机(6)。
2.根据权利要求1所述的一种用于工业污水中的热量回收装置，其特征在于，所述入水管路(1)的入口与出水管路(2)的出口之间通过管壳式换热器(7)连通。
3.根据权利要求1所述的一种用于工业污水中的热量回收装置，其特征在于，所述浸入式换热装置的数量为一个以上。
4.根据权利要求1所述的一种用于工业污水中的热量回收装置，其特征在于，所述换热盘管(4)包括若干个并联的水平式蛇形管(8)，每个所述水平式蛇形管(8)的一端通过连接管路(5)与入水管路(1)连通，另一端通过连接管路(5)与出水管路(2)连通。
5.根据权利要求4所述的一种用于工业污水中的热量回收装置，其特征在于，每个所述换热盘管(4)包括两个以上的相互平行的水平式蛇形管(8)。
6.根据权利要求4所述的一种用于工业污水中的热量回收装置，其特征在于，所述水平式蛇形管(8)为PE材料制成。
说明书
一种用于工业污水中的热量回收装置
技术领域
本实用新型涉及一种用于工业污水中的热量回收装置。
背景技术
化工厂、钢厂、火电厂在生产过程中会产生大量的冷却水或冲渣水等工业污水，这类污水本身携带着大量的热量。通常情况下，这些热量会被热交换而得到重新利用。在生产过程中，为了防止结垢而堵塞管道，冷却水或冲渣水通常含有酸类物质，从而使污水显酸性，如用通常的换热器进行换热，则很容易腐蚀设备，加之污水中含有大量的杂质，也极易造成管径较小的换热管堵塞。
实用新型内容
本实用新型的目的是提供一种使用方便，换热效率高，耐腐蚀的用于工业污水中的热量回收装置。
本实用新型的采用如下技术方案：
一种用于工业污水中的热量回收装置，其包括入水管路、出水管路、连通入水管路和出水管路的浸入式换热装置以及设置在入水管路上的循环泵;所述浸入式换热装置包括换热盘管、设置在换热盘管两端且用于与入水管路和出水管路连通的连接管路;所述连接管路的外侧壁上设置有潜水搅拌机。
进一步的，所述入水管路的入口与出水管路的出口之间通过管壳式换热器连通。
进一步的，所述浸入式换热装置的数量为一个以上。
进一步的，所述换热盘管包括若干个并联的水平式蛇形管，每个所述水平式蛇形管的一端通过连接管路与入水管路连通，另一端通过连接管路与出水管路连通。
进一步的，每个所述换热盘管包括两个以上的相互平行的水平式蛇形管。
进一步的，所述水平式蛇形管为PE材料制成。
本实用新型的有益效果在于：将换热盘管浸入工业污水中进行换热，换热盘管采用PE材料制成，相较于传统的管壳式换热器，不但防腐蚀，还与污水的接触面积大，换热效率高。由于在连接管路外侧设置有潜水搅拌机，可以提高整个污水池中污水的湍流程度，提高换热效果。入水管路的入口与出水管路的出口之间通过管壳式换热器连通，可将热量交换到其他用热管网中。浸入式换热装置以及水平式蛇形管均采用并联方式连接，易于单独停机维修或更换。
