申请日2016.01.28
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种钢板模块式污水处理设备，包括初沉池、三级接触氧化池，所述初沉池通过潜污泵与其外部的调节池连接，初沉池的底部通过污泥管与污泥池连接，初沉池的上方通过污水管连接有三级接触氧化池，三级接触氧化池的底部设有曝气管，曝气管与外部空气管路连接，三级接触氧化池通过污水管连接二沉池，二沉池底部通过污泥管与污泥池连接，二沉池上方的清水区通过管道连接有消毒池，消毒池内设有消毒装置，消毒池的上方设有排水口，污泥池的底部出水口通过管道与三级接触氧化池的进水管道连接，风机房内的风机出风口与所述外部空气管路连接。本实用新型污水处理设备结构简单、安装维修方便，方便移动，而且污水处理效果好，使用寿命长。
权利要求书
1.一种钢板模块式污水处理设备，包括初沉池、三级接触氧化池、二沉池、消毒池、污泥池、风机房，其特征在于：所述初沉池通过潜污泵与其外部的调节池连接，所述初沉池的底部通过污泥管与所述污泥池连接，所述初沉池的上方通过污水管连接有三级接触氧化池，所述三级接触氧化池的底部设有曝气管，所述曝气管与外部空气管路连接，所述三级接触氧化池通过污水管连接二沉池，所述二沉池底部通过污泥管与污泥池连接，所述二沉池上方的清水区通过管道连接有消毒池，所述消毒池内设有消毒装置，消毒池的上方设有排水口，所述污泥池的底部出水口通过管道与所述三级接触氧化池的进水管道连接，所述风机房内的风机出风口与所述外部空气管路连接。
2.根据权利要求1所述的一种钢板模块式污水处理设备，其特征在于：所述的潜污泵设有两台，所述的两台潜污泵通过电磁阀并联连接。
3.根据权利要求1所述的一种钢板模块式污水处理设备，其特征在于：所述风机房内的风机设有两台，交替使用。
4.根据权利要求1所述的一种钢板模块式污水处理设备，其特征在于：所述的初沉池、三级接触氧化池、二沉池、消毒池、污泥池上方均设有人孔。
说明书
一种钢板模块式污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种钢板模块式污水处理设备。
背景技术
生活污水包括有城市生活中的各种洗涤用水、污水以及粪便等，多为无毒的无机盐类，成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，同时，生活污水中氮、磷等植物营养物质含量较多，容易造成水体的富营养化，是水体的主要污染源之一，故需对生活污水进行处理并使其达标后，才能将其排放至江河湖泊中去。
目前，水污染处理已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，为使污水排放达到相应的指标，以达到保护环境和水资源循环利用的目的，需要将工业污水和生活污水进行一系列的水污染处理程序，同时，水污染处理也越来越多地走进寻常百姓的日常生活。在目前现有水污染处理中，水处理设备都是地埋式的，这样维修和移动都很不方便。
实用新型内容
本实用新型所要解决的问题是提供一种结构简单、维修方便、便于移动的钢板模块式污水处理设备。
为解决上述技术问题，本实用新型的技术方案是：

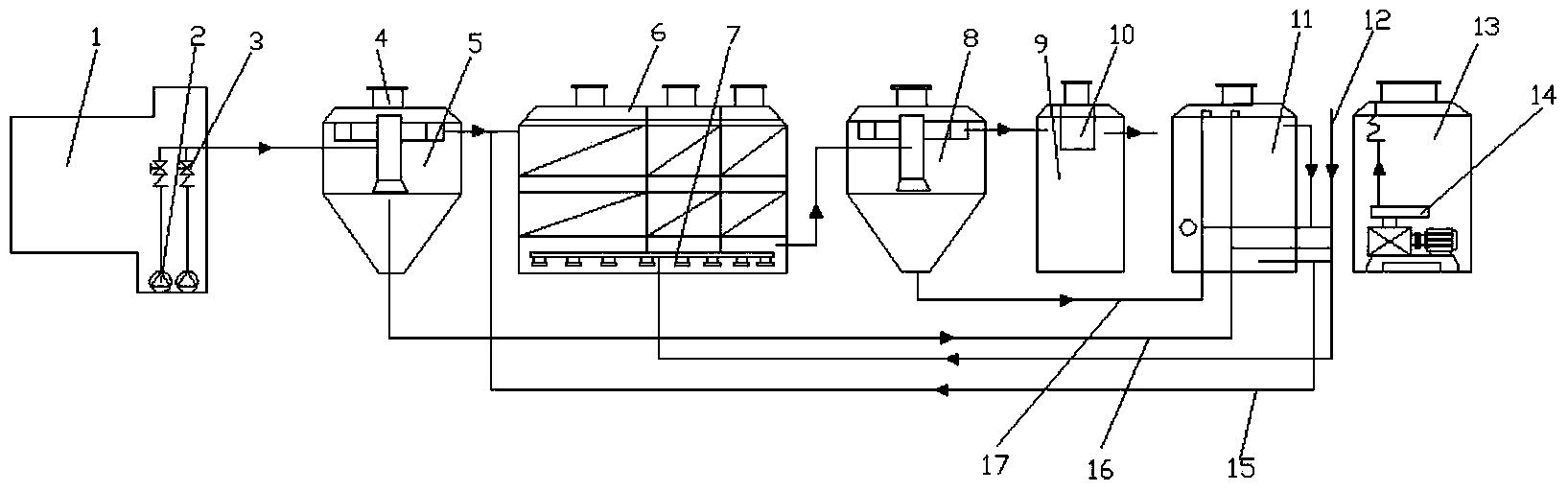

一种钢板模块式污水处理设备，包括初沉池、三级接触氧化池、二沉池、消毒池、污泥池、风机房，所述初沉池通过潜污泵与其外部的调节池连接，所述初沉池的底部通过污泥管与所述污泥池连接，所述初沉池的上方通过污水管连接有三级接触氧化池，所述三级接触氧化池的底部设有曝气管，所述曝气管与外部空气管路连接，所述三级接触氧化池通过污水管连接二沉池，所述二沉池底部通过污泥管与污泥池连接，所述二沉池上方的清水区通过管道连接有消毒池，所述消毒池内设有消毒装置，消毒池的上方设有排水口，所述污泥池的底部出水口通过管道与所述三级接触氧化池的进水管道连接，所述风机房内的风机出风口与所述外部空气管路连接。
进一步地，所述得潜污泵设有两台，所述的两台潜污泵通过电磁阀并联连接。
进一步地，所述风机房内的风机设有两台，交替使用。
进一步地，所述的初沉池、三级接触氧化池、二沉池、消毒池、污泥池上方均设有人孔。
本实用新型的有益效果是：
本实用新型污水处理设备结构简单、安装维修方便，方便移动，而且污水处理效果好，使用寿命长
