申请日2016.01.28
公开(公告)日2016.08.31
IPC分类号C02F9/04
摘要
本实用新型公开了一种LCD制屏废液回收产生的高氨氮、高磷废水预处理装置，反应罐A、B将去除氨氮及TP的工作单独出来，间歇处理，整个反应过程可控性更强，保证了工艺的稳定和进入生化段污水水质符合要求。氨氮的去除效率稳定达到85‑90%，TP的去除效率为95%，避免了二次重复处理的支出，去除后污水中氨氮含量<180mg/L，TP<5mg/L，液晶显示屏制屏废液回收过程的高氨氮、高磷污水的预处理方案不但取得了很好的经济效益，还为采用“三高”废水的联合处理找到了一种切实可行的解决方案。
权利要求书

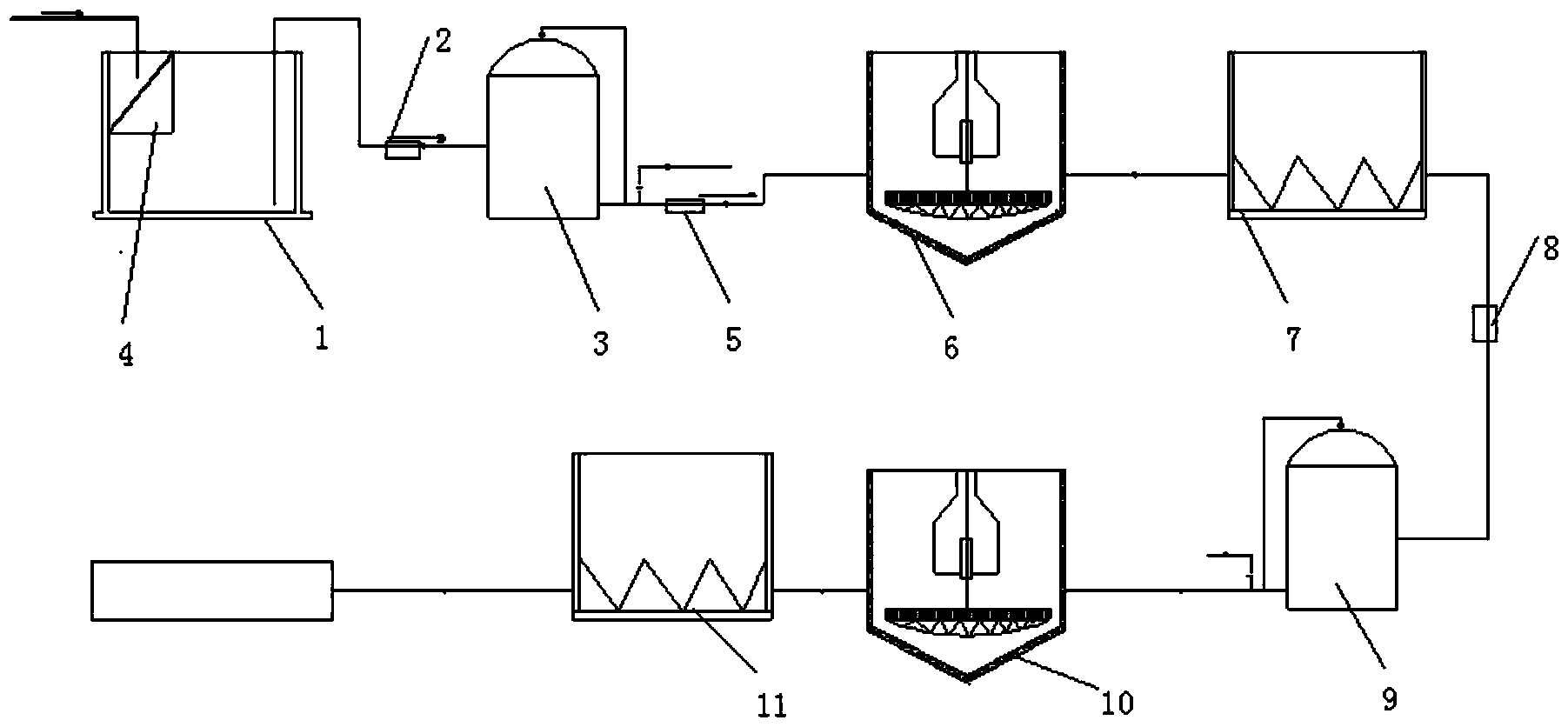

1.一种LCD制屏废液回收产生的高氨氮、高磷废水预处理装置，其特征在于，包括调节池、反应罐A、反应罐B，废水从调节池中通过潜水泵打进反应罐A，废水通过泵打进反应池A，经溢流进沉淀池A，沉淀池A中放置一台高于沉淀层的潜水泵，潜水泵将沉淀后的污水打进反应罐B，反应罐B通过泵连接反应池B，反应池B外连接有沉淀池B。
2.根据权利要求1所述的预处理装置，其特征在于，所述的调节池进口处设有格栅井。
3.根据权利要求1所述的预处理装置，其特征在于，所述反应罐A外连接有加药管。
说明书
一种LCD制屏废液回收产生的高氨氮、高磷废水预处理装置
技术领域
本实用新型涉及污水处理领域，确切地说是一种LCD制屏废液回收产生的高氨氮、高磷废水预处理装置。
背景技术
对于高浓度工业废水，目前研究的较多，针对各类型高COD废水的处理技术已经基本成熟，一般采用前处理加生化法来降解COD、BOD。高氨氮的处理方法也有很多，如吹脱法、MAP法、汽提法除氨技术、折点加氯法、离子交换法等，每种方法各有优劣。高磷废水的处理方法目前也有不少，如离子交换法、吸附法、结晶沉淀法、电渗析法等，这些方法被广泛选择运用在各类废水的处理中，我公司的废水为高浓度(高COD、高氨氮、高磷)化工废水，使用的处理方法为预处理加生化处理。设计的预处理是分别处理氨氮和磷，先使用MAP法，即加氯化镁和磷酸氢二钠来降低氨氮，再加熟石灰来处理高磷，相关设备有调节池、反应池、混凝沉淀池。达到生化上水指标后，再经厌氧及两级A/O系统来进一步达标处理。出水优于污水排放三级标准。使用到的设备为调节池、反应池及混凝沉淀池。
但是在实际生产实践中我们发现，对于这种“三高”(高COD、高氨氮、高磷)化工废水，预处理难度还是很大，预处理效率难以稳定达到设计要求。暴露的问题比较多。
针对配套回收处置制屏过程的各类废液，液晶显示屏制屏对洁净度要求很高，制屏用到的液体化学品规格很高，品种繁多，用量大，产生的废液也多。回收的类别大体分两大块，有机类和无机酸类，回收处置产生的废水除了生活废水、清洗废水外，直接来源于无机酸类的中和以及有机溶剂精馏回收过程产生的轻质组分及真空泵水箱换水。有机废水的COD为30000-50000mg/L，氨氮为1400-2000mg/L，综合上水前指标COD 5000-6000mg/L，氨氮为1000-1200mg/L，TP为30-50mg/L，B/C=0.3，波动较大。根据大量研究数据，氨氮及TP单个去除效率分别能达到90%和95%，但实际加药经过的调节池、反应池及混凝沉淀池后氨氮及TP去除效率很低，分别为20%-50%和75%，处理后的水质超过后段生化系 统的上水指标，明显不能符合此类化工废水的前处理要求。
