申请日2015.12.30
公开(公告)日2016.06.15
IPC分类号C02F1/66
摘要
本实用新型公开了一种汽车涂装废水自动pH调节装置。所述pH调节罐分别与酸补充装置、碱补充装置连接，所述pH调节罐内设置有pH调节槽、检测槽，所述pH调节槽、检测槽内分别设置有pH检测计;所述pH调节罐出口设置有排放管路、回流处理管路。本实用新型不仅可以保证出水的达标率，同时可以减少药剂的浪费，降低运营成本，提高使用安全性，避免了人员与酸、碱的直接接触，操作简单，具有广阔的市场前景。

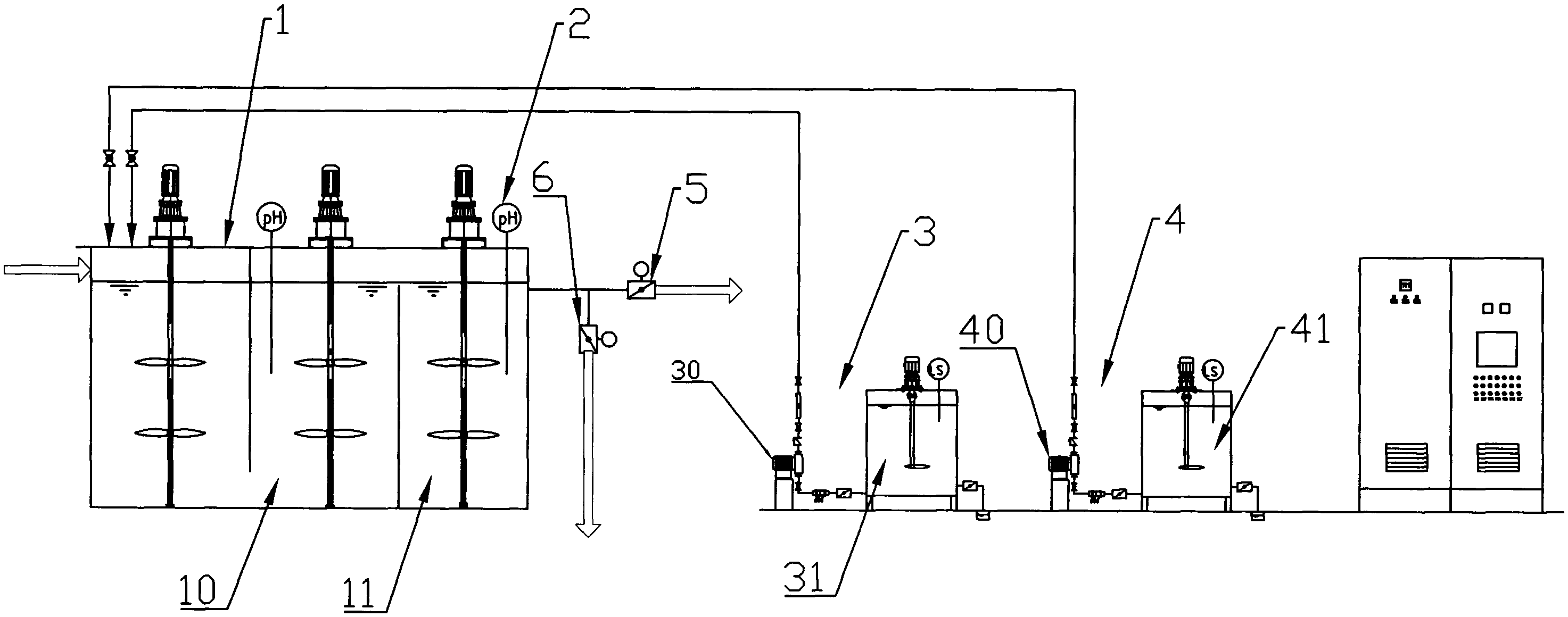

摘要附图
权利要求书
1.汽车涂装废水自动pH调节装置，其特征在于：包括：pH调节罐、pH检测计、酸补充装置、碱补充装置;所述pH调节罐分别与酸补充装置、碱补充装置连接，所述pH调节罐内设置有pH调节槽、检测槽，所述pH调节槽、检测槽内分别设置有pH检测计;所述pH调节罐出口设置有排放管路、回流处理管路。
2.根据权利要求1所述的汽车涂装废水自动pH调节装置，其特征在于：所述酸补充装置包括变频加药泵、酸计量箱，所述酸计量箱与变频加药泵连接，变频加药泵与pH调节罐内的pH调节槽连接。
3.根据权利要求1所述的汽车涂装废水自动pH调节装置，其特征在于：所述碱补充装置包括变频加药泵、碱计量箱，所述碱计量箱与变频加药泵连接，变频加药泵与pH调节罐内的pH调节槽连接。
说明书
汽车涂装废水自动pH调节装置
技术领域：
本实用新型属于废水处理领域，特别涉及一种汽车涂装废水自动pH调节装置。
背景技术：
国内目前大部分汽车涂装废水由于生产工艺的要求不同，生产废水有的呈酸性、有的呈碱性，为了使出水PH控制在污染物排放标准6-9之间，在处理过程中需要不断根据不同的水质来人工添加酸或碱使废水的pH调整至6-9之间。
国内目前采用的是人工试纸测试废水的pH值，测试完后根据水中的pH值来决定添加酸或是碱来中和，根据经验来判断酸、碱的投加量，使出水达到排放要求，但由于操作人员的疏忽，经常会导致出水pH偏酸或偏碱，造成药剂浪费的同时使处理水质达不到排放要求，造成环境事故，不仅对环境影响不利，同时使企业受到经济处罚。
公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。
实用新型内容：
本实用新型的目的在于提供一种汽车涂装废水自动pH调节装置，从而克服上述现有技术中的缺陷。
为实现上述目的，本实用新型提供了
汽车涂装废水自动pH调节装置，包括：pH调节罐、pH检测计、酸补充装置、碱补充装置;所述pH调节罐分别与酸补充装置、碱补充装置连接，所述pH调节罐内设置有pH调节槽、检测槽，所述pH调节槽、检测槽内分别设置有pH检测计;所述pH调节罐出口设置有排放管路、回流处理管路。
优选地，技术方案中，酸补充装置包括变频加药泵、酸计量箱，所述酸计量箱与变频加药泵连接，变频加药泵与pH调节罐内的pH调节槽连接。
优选地，技术方案中，碱补充装置包括变频加药泵、碱计量箱，所述碱计量箱与变频加药泵连接，变频加药泵与pH调节罐内的pH调节槽连接。
与现有技术相比，本实用新型具有如下有益效果：
使用涂装废水自动PH调节装置可以使出水pH合格率达到100%，与传统方式相比，可以减少药剂损耗1/4左右;只需定期给酸计量箱、碱计量箱投加酸、碱即可，无需专职人员看护。
