申请日2015.12.29
公开(公告)日2016.06.01
IPC分类号C02F1/76; C02F1/50
摘要
本实用新型公开了一种一体化智能污水处理消毒设备，其包括消毒箱和出水堰，消毒箱设置在出水堰的左端，消毒箱的左端设有进水口，消毒箱的右端设有出水口，消毒箱内分为污水收集池和消毒室，进水口处设置提篮式格栅，消毒室的上端设有配药室。本实用新型的有益效果有：采用一体化设计，结构紧凑，占地面积小;通过触电式液位计控制污水收集池内液位，当污水收集池内收集到一定水量后才进行处理，避免过于频繁启动计量泵及紫外消毒器，节能高效;进水口处设有一个提篮式格栅，可过滤掉大块污染物，避免进入到污水收集池内造成堵塞，同时提篮式格栅便于清理。

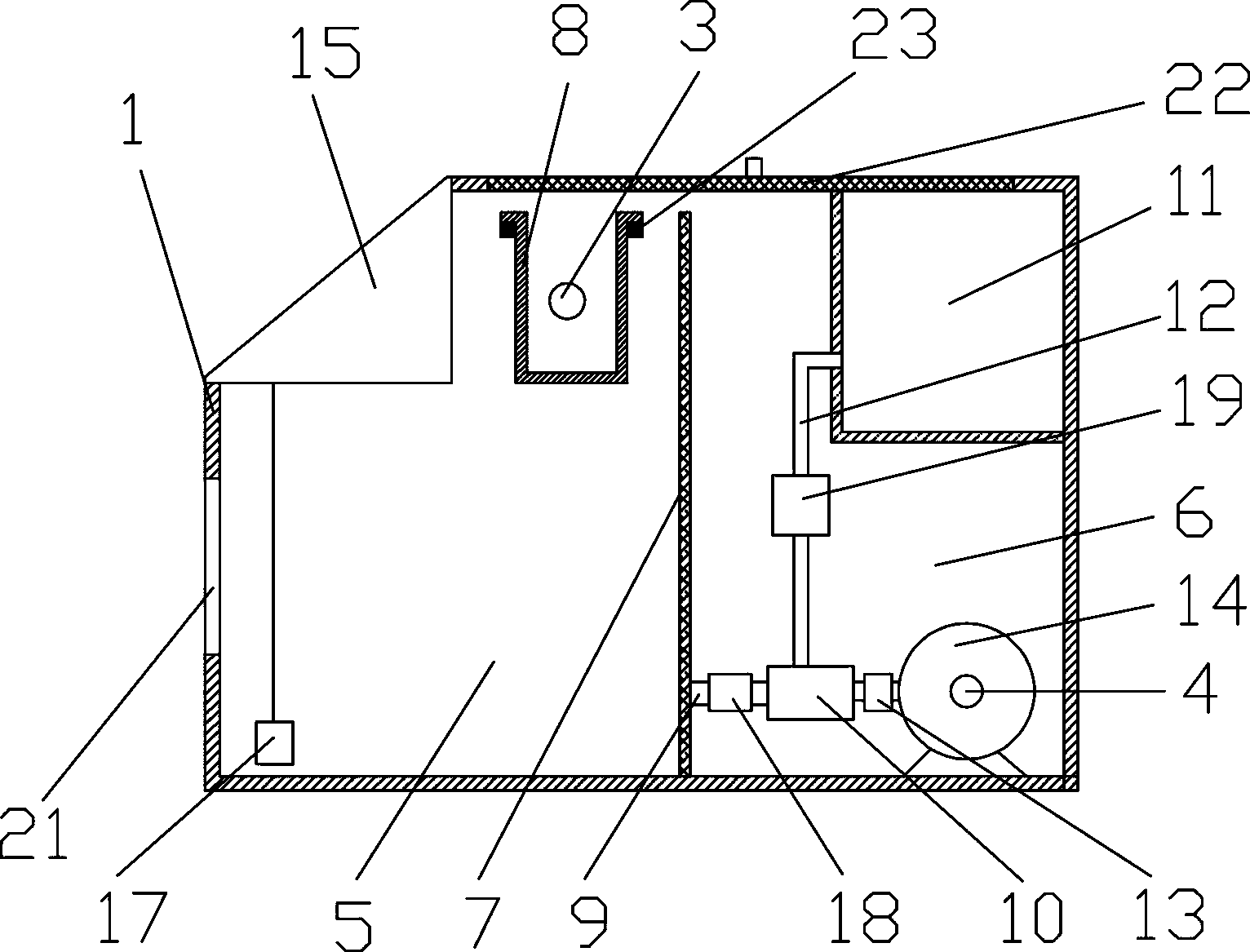

摘要附图
权利要求书
1.一种一体化智能污水处理消毒设备，其特征在于：其包括消毒箱(1)和出水堰(2)，所述消毒箱(1)设置在所述出水堰(2)的左端，所述消毒箱(1)的左端设有进水口(3)，所述消毒箱(1)的右端设有出水口(4)，所述出水口(4)连通所述消毒箱(1)与所述出水堰(2)，所述消毒箱(1)内分为污水收集池(5)和消毒室(6)，所述污水收集池(5)和所述消毒室(6)通过隔板(7)隔开，所述进水口(3)连通到所述污水收集池(5)，并且在所述进水口(3)处设置提篮式格栅(8)，所述污水收集池(5)通过过水管(9)连接到设置在所述消毒室(6)内管道混合器(10)，所述消毒室(6)的上端设有配药室(11)，所述配药室(11)通过加药管(12)也连接到所述管道混合器(10)，所述管道混合器(10)通过水流开关(13)连接到紫外消毒器(14)，所述紫外消毒器(14)连接到所述出水口(4)，所述消毒箱(1)上设有控制器(15)，所述管道混合器(10)、所述水流开关(13)、所述紫外消毒器(14)均电连接到所述控制器(15)，从所述控制器(15)出连接出一个余氯探头(16)，所述余氯探头(16)连接到所述出水堰(2)内。
2.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述污水收集池(5)内设有一个触点式液位计(17)，所述触点式液位计(17)电连接到所述控制器(15)。
3.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述过水管(9)上设有电磁流量计(18),所述电磁流量计(18)电连接到所述控制器(15)。
4.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述加药管(12)上设有加药计量泵(19)，所述加药计量泵(19)电连接到所述控制器(15)。
5.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述控制器(15)上设有控制面板(20)，所述控制面板(20)呈斜面形。
6.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述消毒箱(1)的前侧面设有视窗(21)。
7.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述消毒箱(1)的上侧面设有检修门(22)。
8.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述提篮式格栅(8)通过支撑杆(23)固定在所述消毒箱(1)的内部。
9.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述出水堰(2)的右端设有排放口(24)。
10.根据权利要求1所述的一种一体化智能污水处理消毒设备，其特征在于：所述消毒箱(1)的右侧面设有通风口(25)。
说明书
一种一体化智能污水处理消毒设备
技术领域
本实用新型涉及一种一体化智能污水处理消毒设备，属于环保工程技术领域。
背景技术
医院在运行过程中，不可避免地产生了具有直接或者间接感染性、毒性以及其他危害性的废水，这些废水的来源决定了其成分复杂性，涉及多种生物性、化学性或放射性污染。医疗废水中除含有大量的细菌、病毒、虫卵等致病原体外，还含有化学药剂和放射性同位素，具有对空间污染、急性传染和潜伏性传染的几大特征。如果含有病原微生物的医疗污水，不经过消毒、灭活等无害化处理，而直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病的暴发流行。
医疗废水曾经多次引起公众关注，医疗废水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源头”;部分地区真正能够达到国家排放标准的只有屈指可数的几家医院。目前，法律的不规范，环保意识的薄弱，造成了医疗费水直排和各大医院存在的“高污染，低治理”现状。特别是一些小型诊所、美容院等医疗机构，由于水量较小，往往更加容易忽视。
实用新型内容
本实用新型要解决的技术问题，在于提供一种一体化智能污水处理消毒设备，该设备采用一体化设计，占地面积小，处理效果好。
本实用新型通过下述方案实现：一种一体化智能污水处理消毒设备，其包括消毒箱和出水堰，所述消毒箱设置在所述出水堰的左端，所述消毒箱的左端设有进水口，所述消毒箱的右端设有出水口，所述出水口连通所述消毒箱与所述出水堰，所述消毒箱内分为污水收集池和消毒室，所述污水收集池和所述消毒室通过隔板隔开，所述进水口连通到所述污水收集池，并且在所述进水口处设置提篮式格栅，所述污水收集池通过过水管连接到设置在所述消毒室内管道混合器，所述消毒室的上端设有配药室，所述配药室通过加药管也连接到所述管道混合器，所述管道混合器通过水流开关连接到紫外消毒器，所述紫外消毒器连接到所述出水口，所述消毒箱上设有控制器，所述管道混合器、所述水流开关、所述紫外消毒器均电连接到所述控制器，从所述控制器出连接出一个余氯探头，所述余氯探头连接到所述出水堰内。
所述污水收集池内设有一个触点式液位计，所述触点式液位计电连接到所述控制器。
所述过水管上设有电磁流量计,所述电磁流量计电连接到所述控制器。
所述加药管上设有加药计量泵，所述加药计量泵电连接到所述控制器。
所述控制器上设有控制面板，所述控制面板呈斜面形。
所述消毒箱的前侧面设有视窗。
所述消毒箱的上侧面设有检修门。
所述提篮式格栅通过支撑杆固定在所述消毒箱的内部。
所述出水堰的右端设有排放口。
所述消毒箱的右侧面设有通风口。
本实用新型的有益效果为：
1、本实用新型一种一体化智能污水处理消毒设备采用一体化设计，结构紧凑，占地面积小;
2、本实用新型一种一体化智能污水处理消毒设备通过触电式液位计控制污水收集池内液位，当污水收集池内收集到一定水量后才进行处理，避免过于频繁启动计量泵及紫外消毒器，节能高效;
3、本实用新型一种一体化智能污水处理消毒设备进水口处设有一个提篮式格栅，可过滤掉大块污染物，避免进入到污水收集池内造成堵塞，同时提篮式格栅便于清理。
