申请日2015.12.28
公开(公告)日2016.05.11
IPC分类号E02F5/28; E02F9/06; E02F9/20; E02F7/02
摘要
本实用新型公开了一种遥控渠道除污泥装置，一种遥控渠道除污泥装置，包括架体、位于架体前部可拆卸式的铲头、位于架体上带更换环的污泥收集箱、架体下部的履带式推进器、以及电路模块;所述铲头与架体之间还设有带压力传感器的液压调节器，铲头和污泥收集箱之间设有带驱动电机的污泥传送带，污泥收集箱和架体之间设有带压力传感器的液压式固定栓，履带式推进器的发动机设有兼具有天线功能的进排气管，电路模块包括蓄电池、传送带电路、履带式推进器电路、检测电路、遥控电路和遥控器，所述发动机油箱设有液位传感器，本实用新型装置适用于中大型渠道除污泥，适应于水下作业，能够全面有效地清除渠道污泥。

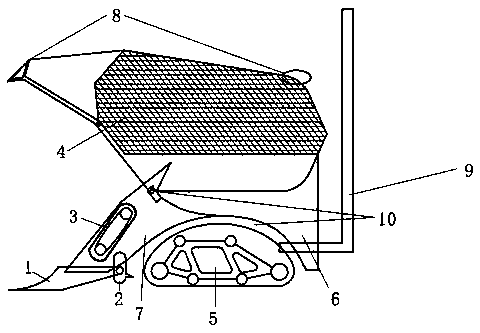

摘要附图
权利要求书
1.一种遥控渠道除污泥装置，其特征在于：包括架体、位于架体前部可拆卸式的铲头(1)、位于架体上部的污泥收集箱(4)、位于架体下部起支撑和动力作用的履带式推进器(5)、以及电路模块(7);所述铲头(1)与架体之间还设有可调节铲头(1)角度且带压力传感器的液压调节器(2)，所述铲头(1)和污泥收集箱(4)之间设有可传送污泥且带驱动电机的污泥传送带(3)，所述履带式推进器(5)包括用于行走的履带和发动机，所述发动机设有兼具有天线功能的进排气管(9)，其管口有一定高度且竖直设置，所述履带和发动机通过齿轮传动相连;所述电路模块(7)包括与发动机相连的蓄电池(11)、控制污泥传送带(3)速度的传送带电路(12)、履带式推进器电路(13)、检测各传感器的检测电路(14)、接受无线信号并控制其他电路的遥控电路(15)和遥控本装置的遥控器(16)，所述进排气管(9)作为天线与遥控电路(15)相连。
2.如权利要求1所述一种遥控渠道除污泥装置，其特征在于：所述污泥收集箱(4)和架体之间可拆卸式相连且设有带压力传感器的液压式固定栓(10)，所述污泥收集箱(4)上部设有方便吊装的更换环(8)。
3.如权利要求2所述一种遥控渠道除污泥装置，其特征在于：所述污泥收集箱(4)向后倾斜且其内表面光滑，污泥收集箱(4)上表面为可折叠网状护栏。
4.如权利要求3所述一种遥控渠道除污泥装置，其特征在于：所述履带式推进器(5)的发动机的油箱设有液位传感器。
5.如权利要求4所述一种遥控渠道除污泥装置，其特征在于：污泥传送带(3)与铲头(1)同宽。
说明书
一种遥控渠道除污泥装置
技术领域
本装置涉及一种农田水利除污泥装置，具体涉及一种遥控渠道除污泥装置。
背景技术
污泥是指处理污水所产生的固态、半固态及液态的废弃物，含有大量的有机物、丰富的氮磷等营养物、重金属以及致病菌和病原菌等，如果不加处理的任意排放和投弃会对环境造成严重的危害。其中渠道中的污泥淤积河床、严重污染水体。为了能够提高水质，创造良好的生态环境，需要定期对渠道污泥进行清理。而现今除污泥的装置主要为除泥船，但除泥船成本较高，需要的人力也较多，而除污泥效率较低。为了能够降低除污泥的成本，实现更加高效智能地清除渠道底部污泥，急需一种智能新型的渠道除污泥产品。
实用新型内容
本实用新型主要是提供一种结构简单，操作简便，能够通过控制人员简单的遥控指令，实现系统直接进入水下作业铲除污泥，更加智能、高效的渠道遥控除污泥装置。
其技术方案是：一种遥控渠道除污泥装置包括架体、位于架体前部可拆卸式的铲头、位于架体上部的污泥收集箱、位于架体下部起支撑和动力作用的履带式推进器、以及电路模块;所述铲头与架体之间还设有可调节铲头角度且带压力传感器的液压调节器，所述铲头污泥收集箱之间设有可传送污泥且带驱动电机的污泥传送带，所述履带式推进器包括用于行走的履带和发动机，所述发动机设有兼具有天线功能的进排气管，其管口有一定高度且竖直设置，所述履带和发动机通过齿轮传动相连;所述电路模块包括与发动机相连的蓄电池、控制污泥传送带速度的传送带电路、履带式推进器电路、检测各传感器的检测电路、接受无线信号并控制其他电路的遥控电路和遥控本装置的遥控器，所述进排气管作为天线与遥控电路相连。
作为优选，所述一种遥控渠道除污泥装置的污泥收集箱和架体之间可拆卸式相连且设有带压力传感器的液压式固定栓，所述污泥收集箱上部设有方便吊装的更换环，这样在污泥收集箱收集满污泥后，可以用吊车将污泥收集箱吊起来更换掉。
作为优选，所述一种遥控渠道除污泥装置的污泥收集箱向后倾斜且其内表面光滑，污泥收集箱上表面为可折叠网状护栏。
作为优选，所述一种遥控渠道除污泥装置的履带式推进器的发动机的油箱设有液位传感器，当发动机没油时，可以及时知道，并对本除污泥装置加油。
作为优选，所述一种遥控渠道除污泥装置的污泥传送带与铲头同宽。
本实用新型的有益效果是：本装置结构简单，操作方便，自动化程度高，适用于中大型渠道除污泥，适应于水下作业，能够全面有效地清除渠道污泥。
