申请日2016.01.13
公开(公告)日2016.06.08
IPC分类号E03F1/00; E03F3/02; E03F5/02; E03F9/00
摘要
本实用新型公开了一种综合管廊内重力流污水系统，至少包括设置于管廊内的污水主管，所述管廊内的标准段上还间隔设置有多个检查井筒，管廊外的污水管通过所述检查井筒连接于所述污水主管;连接于所述检查井筒之间的污水主管上设置有冲洗口;位于所述污水主管上方的所述检查井筒上设置有检修口;所述污水管与所述管廊的接口处的外侧还设置有带有闸板的污水检查井，所述检查井筒通过污水管与所述污水检查井相连通。本实用新型结构简单、操作方便，可以满足重力流在管廊内敷设的要求，并便于对管道进行检修维护。
权利要求书
1.一种综合管廊内重力流污水系统，至少包括设置于管廊内的污水主管，其特征在于，所述管廊内的标准段上还间隔设置有多个检查井筒，管廊外的污水管通过所述检查井筒连接于所述污水主管;连接于所述检查井筒之间的污水主管上设置有冲洗口;位于所述污水主管上方的所述检查井筒上设置有检修口;所述污水管与所述管廊的接口处的外侧还设置有带有闸板的污水检查井，所述检查井筒通过污水管与所述污水检查井相连通。
2.如权利要求1所述的综合管廊内重力流污水系统，其特征在于，位于相邻所述检查井筒之间的污水主管之间还设置有斜三通，所述斜三通的第一端和第二端分别与相邻的所述污水主管相连通，所述斜三通的第三端与所述污水主管倾斜设置且与污水泵出水管相连通;所述斜三通的第三端与所述污水泵出水管之间设置有连接管，所述连接管上设置有气冲接口;通气管的一端密封连接于所述气冲接口上，所述通气管的另一端连通于地面。
3.如权利要求1或2所述的综合管廊内重力流污水系统，其特征在于，穿设于所述污水管与所述管廊的接口处的所述通气管通过所述污水检查井连通于地面。
4.如权利要求3所述的综合管廊内重力流污水系统，其特征在于，所述污水管的下部设置有支架，所述支架与所述污水管通过管卡固定连接。
5.如权利要求4所述的综合管廊内重力流污水系统，其特征在于，所述污水管的外侧还设置有污水管套管;所述污水管与所述污水管套管之间设置有防水材料。
6.如权利要求5所述的综合管廊内重力流污水系统，其特征在于，所述污水管的纵波为2‰。
7.如权利要求6所述的综合管廊内重力流污水系统，其特征在于，相邻所述检测井筒之间的间距为50m。
8.如权利要求7所述的综合管廊内重力流污水系统，其特征在于，标准段内连通于地面一端的所述通气管的顶部设置有通气帽;所述通气管的出口处距地面人行道的距离为1m，且伸出地面的距离为0.3m。
说明书
综合管廊内重力流污水系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种综合管廊内重力流污水系统。
背景技术
目前，综合管廊中入廊的管线种类主要为电力、通信、给水、热力、燃气等非重力管道。重力管道的入廊条件较为苛刻，而排水管道如雨污水主管由于为重力管，入廊的布置方式同样受到较大的限制。
为了降低重力管的限制条件，雨水管采用重力流形式入廊，而污水主管采用压力流放置在管廊底部。虽然上述的布置方式受到的限制较少，但具体细节处理难度较大。
为了解决重力管在管廊内敷设的要求，雨污水主管入廊前首先需要解决坡度问题，解决雨水口、雨污水支管与管廊内雨污水主管的连接问题以及雨污水主管的清淤问题。
因此，本领域技术人员亟需研究一种结构简单、操作方便，可以满足重力管在管廊内敷设的要求，并且便于对管道进行维护、检修的综合管廊内重力流污水系统。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型提供了一种结构简单、操作方便，可以满足重力流在管廊内敷设的要求，并且便于对管道进行维护、检修的综合管廊内重力流污水系统。
为实现上述目的，本实用新型提供了一种综合管廊内重力流污水系统，至少包括设置于管廊内的污水主管，所述管廊内的标准段上还间隔设置有多个检查井筒，管廊外的污水管通过所述检查井筒连接于所述污水主管;连接于所述检查井筒之间的污水主管上设置有冲洗口;位于所述污水主管上方的所述检查井筒上设置有检修口;所述污水管与所述管廊的接口处的外侧还设置有带有闸板的污水检查井，所述检查井筒通过污水管与所述污水检查井相连通。
在一些优选实施方式中，位于相邻所述检查井筒之间的污水主管之间还设置有斜三通，所述斜三通的第一端和第二端分别与相邻的所述污水主管相连通，所述斜三通的第三端与所述污水主管倾斜设置且与污水泵出水管相连通;所述斜三通的第三端与所述污水泵出水管之间设置有连接管，所述连接管上设置有气冲接口，所述通气管的一端密封连接于所述气冲接口上。
在一些优选实施方式中，穿设于所述污水管与所述管廊的接口处的所述通气管通过所述污水检查井连通于地面。
在一些优选实施方式中，所述污水管的下部设置有支架，所述支架与所述污水管通过管卡固定连接。
在一些优选实施方式中，所述污水管外侧还设置有污水管套管;所述污水管与所述污水管套管之间设置有防水材料。
在一些优选实施方式中，所述污水管的纵波为2‰。
在一些优选实施方式中，相邻所述检测井筒之间的间距为50m。
在一些优选实施方式中，标准段内连通于地面一端的所述通气管的顶部设置有通气帽;所述通气管的出口处距地面人行道的距离为1m，且伸出地面的距离为0.3m。
本实用新型的有益效果：
本实用新型的上述结构设计，在管廊内设置有检查井筒，且在相邻检查井筒之间的污水主管设置有冲洗口，不仅实现了在廊内对污水管道进行检修和清理的目的，同时避免了每隔一定距离需要设置污水检查井的问题，简化了系统的施工工艺，降低了系统的占地面积，降低了系统的使用成本。
此外，在污水主管之间设置有斜三通，斜三通上设置有气冲洗口和水冲洗口，冲洗口的设置，便于实现在气冲洗和水冲洗之间进行转换，同时也可以根据需要同时选择气冲洗和水冲洗，简化了操作难度，扩大了装置的应用范围。

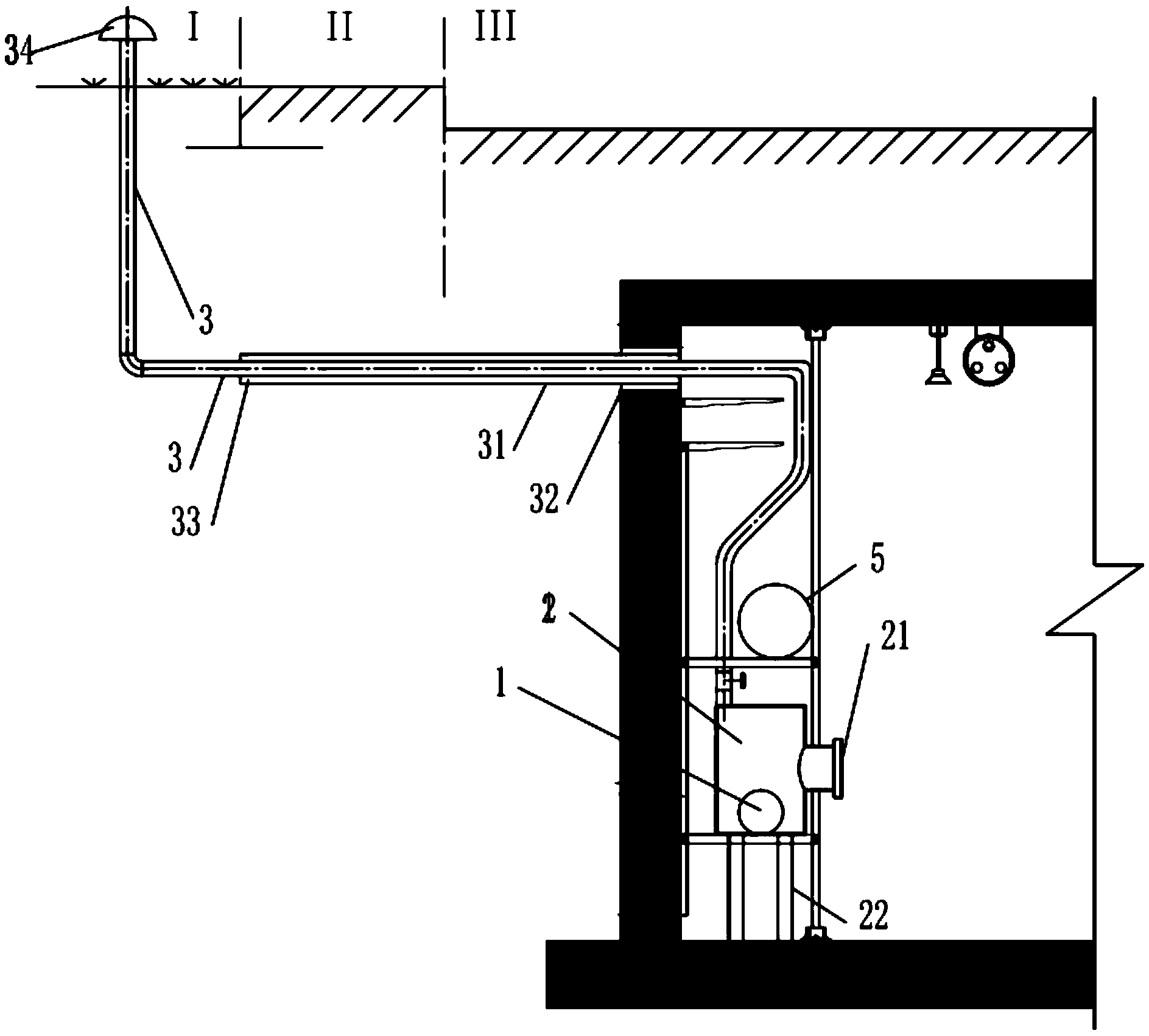

以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。
