申请日2015.12.24
公开(公告)日2016.06.22
IPC分类号C02F9/04; B01D53/14; C02F101/18
摘要
本实用新型公开了一种苯乙腈废水循环处理装置，涉及废水处理技术领域。包括苯乙腈废水罐、惰性气体储存罐、解析塔和吸收系统;吸收系统包括两级吸收塔、两级液碱罐和引风装置;苯乙腈废水罐和惰性气体储存罐连接解析塔的进料口，解析塔连接吸收系统，两级吸收塔依次连接，两级液碱罐分别连接两级吸收塔，引风装置连接于二级吸收塔的出料口;各装置间的连接均为管路连接。本实用新型提供的苯乙腈废水循环处理装置，通过解析和吸收的联合，将氰化物从废水中有效分离，并制得氰化钠水溶液，回用于苯乙腈的合成中，形成资源循环利用，节约成本，有效减少污染物的排放。

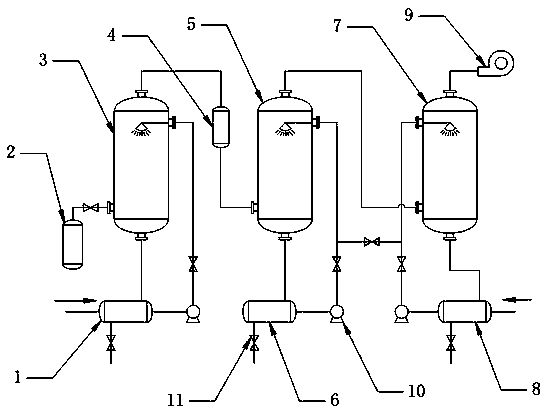

摘要附图
权利要求书
1.一种苯乙腈废水循环处理装置，其特征在于：包括苯乙腈废水罐(1)、惰性气体储存罐(2)、解析塔(3)和吸收系统;所述吸收系统包括两级吸收塔、两级液碱罐和引风装置(9);所述解析塔(3)和两级吸收塔的上部和下部均各设有一个进料口，所述解析塔(3)和两级吸收塔上部的进料口内均设有喷淋装置;所述解析塔(3)和两级吸收塔的上端和下端均各设有一个出料口;所述苯乙腈废水罐(1)连接于所述解析塔(3)下端的出料口和上部的进料口，所述惰性气体储存罐(2)连接于所述解析塔(3)下部的进料口;所述两级吸收塔分别为一级吸收塔(5)和二级吸收塔(7)，所述两级液碱罐分别为一级液碱罐(6)和二级液碱罐(8);所述一级吸收塔(5)下部的进料口连接于所述解析塔(3)上端的出料口;所述一级液碱罐(6)连接于所述一级吸收塔(5)上部的进料口和下端的出料口，所述二级液碱罐(8)连接于所述二级吸收塔(7)上部的进料口和下端的出料口;所述一级吸收塔(5)上端的出料口连接所述二级吸收塔(7)下部的进料口;所述一级液碱罐(6)与所述二级液碱罐(8)的出料管之间连通;所述引风装置(9)连接与所述二级吸收塔(7)上端的出料口;所述连接均为管路连接。
2.根据权利要求1所述的苯乙腈废水循环处理装置，其特征在于所述解析塔(3)与所述一级吸收塔(5)之间设有缓冲罐(4)。
3.根据权利要求1或2所述的苯乙腈废水循环处理装置，其特征在于所述苯乙腈废水罐(1)与所述解析塔(3)之间、所述液碱罐与相应吸收塔之间均设有循环泵(10);所述一级液碱罐(6)与所述二级液碱罐(8)的出料管之间的连通点均在相应管路上的循环泵(10)之后。
4.根据权利要求3所述的苯乙腈废水循环处理装置，其特征在于所述一级液碱罐(6)与所述二级液碱罐(8)的出料管之间的连通管路上设有阀门。
5.根据权利要求4所述的苯乙腈废水循环处理装置，其特征在于所述解析塔(3)的进料口外和两级吸收塔的液碱进料管上均设有阀门。
6.根据权利要求5所述的苯乙腈废水循环处理装置，其特征在于所述阀门为电磁阀(11)。
7.根据权利要求1所述的苯乙腈废水循环处理装置，其特征在于所述吸收塔为降膜吸收塔。
8.根据权利要求1所述的苯乙腈废水循环处理装置，其特征在于所述两级液碱罐内均存放氢氧化钠液碱;所述惰性气体储存罐(2)内存放氮气。
说明书
苯乙腈废水循环处理装置
技术领域
本实用新型涉及废水处理技术领域。
背景技术
苯乙腈是一种非常重要的中间体，下游产品苯乙酸是重要的青霉素合成的前体物质，也可用于香精香料行业。合成苯乙腈的方法，一般是由氯化苄与氰化钠为原料，在一定催化剂的作用下反应，反应完毕后进行分相，上层油相用于精馏，下层水层即为苯乙腈废水。苯乙腈废水中含有大量的氯化钠，同时含有氰化钠。氰化钠是一种立方晶系，白色结晶颗粒或粉末，易潮解，有微弱的苦杏仁气味，剧毒，皮肤伤口接触、吸入、吞食微量可中毒死亡，所以苯乙腈废水必须经过处理才能排放。对于苯乙腈废水的处理，一般是采用破坏的方法，加入次氯酸钠或硫代硫酸钠，将氰化钠破坏。但氰化钠易溶于水，易水解生成氰化氢，水溶液呈强碱性，是一种重要的基本化工原料，如果将苯乙腈废水中的这种原料直接破坏掉，会造成资源的浪费。
申请号为200920290988.4的中国专利公开了一种含氰废气处理装置，是一种从尾气中回收氢氰酸并成为氰化钠的装置，但该装置不含干燥装置;申请号为201520034498.3的中国专利公开了一种从含氰尾气中回收氰化氢制备氰化钠的含氰尾气处理装置，其中含有干燥装置，从一定程度上避免了氢氰酸的聚合，但未提到如何从含氰的废水中解析出氢氰酸。目前还缺少一种对苯乙腈废水绿色处理的装置。
实用新型内容
本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种苯乙腈废水循环处理装置，通过解析和吸收的联合，将氰化物从废水中有效分离，并制得氰化钠水溶液，回用于苯乙腈的合成中，形成资源循环利用，节约成本，有效减少污染物的排放。
为解决上述技术问题，本实用新型所采取的技术方案是：一种苯乙腈废水循环处理装置，其包括苯乙腈废水罐、惰性气体储存罐、解析塔和吸收系统;吸收系统包括两级吸收塔、两级液碱罐和引风装置;解析塔和两级吸收塔的上部和下部均各设有一个进料口，解析塔和两级吸收塔上部的进料口内均设有喷淋装置;解析塔和两级吸收塔的上端和下端均各设有一个出料口;苯乙腈废水罐连接于解析塔下端的出料口和上部的进料口，惰性气体储存罐连接于解析塔下部的进料口;两级吸收塔分别为一级吸收塔和二级吸收塔，两级液碱罐分别为一级液碱罐和二级液碱罐;一级吸收塔下部的进料口连接于解析塔上端的出料口;一级液碱罐连接于一级吸收塔上部的进料口和下端的出料口，二级液碱罐连接于二级吸收塔上部的进料口和下端的出料口;一级吸收塔上端的出料口连接二级吸收塔下部的进料口;一级液碱罐与二级液碱罐的出料管之间连通;引风装置连接与二级吸收塔上端出的料口;连接均为管路连接。
优选地，解析塔与一级吸收塔之间设有缓冲罐。
优选地，苯乙腈废水罐与解析塔之间、液碱罐与相应吸收塔之间均设有循环泵;一级液碱罐与二级液碱罐的出料管之间的连通点均在相应管路上的循环泵之后。
优选地，一级液碱罐与二级液碱罐的出料管之间的连通管路上设有阀门。
优选地，解析塔的进料口外和两级吸收塔的液碱进料管上均设有阀门。
优选地，上述的阀门均为电磁阀。
优选地，吸收塔为降膜吸收塔。
优选地，两级液碱罐内均存放氢氧化钠液碱;惰性气体储存罐内存放氮气。
首先在酸性环境下将氰化钠转化为氢氰酸，通过解析塔将其解离出来，解离后的氢氰酸气体经过氢氧化钠吸收塔吸收，在吸收过程中，是通过循环泵循环吸收，降膜吸收塔，得到浓度大于25%的氰化钠水溶液。
采用上述技术方案所产生的有益效果在于：本实用新型提供的苯乙腈废水循环处理装置，联合应用解吸塔和吸收塔，解决了含氰废水的处理问题，使废水能够无害化处理，不仅省掉了传统方法中将氢氰酸破坏的化学物质的加入，减少二次污染物的产生，而且也能将氰化物从废水中有效分离，并制得氰化钠水溶液，回用于苯乙腈的合成中，形成资源循环利用，降低苯乙腈的生产消耗，节约成本，使苯乙腈的生产达到绿色循环;该装置成本低，操作简单，无需人工操作，通过加装电磁阀，全部采用自动化控制，节约人力，能有效减少职业危害，可在含氰废水的处理中得到广泛应用。
