申请日2015.12.21
公开(公告)日2016.05.18
IPC分类号C02F9/14
摘要
本实用新型提供了一种可扩展的移动式小型生活污水处理站，包括外壳(1)，其特征在于：外壳(1)内设置至少1个微生化池(7)，所述微生化池为桶状横放，外壳(1)一侧设有进水口和出水口，进水口和连接水管(3)连接，连接水管上(3)设有球阀，位于每个微生化池上方。本设备为模块设计，可以处理农村及居民住宅区多范围内的污水，本设备具备移动式及可定点使用，适合多范围内污水处理。

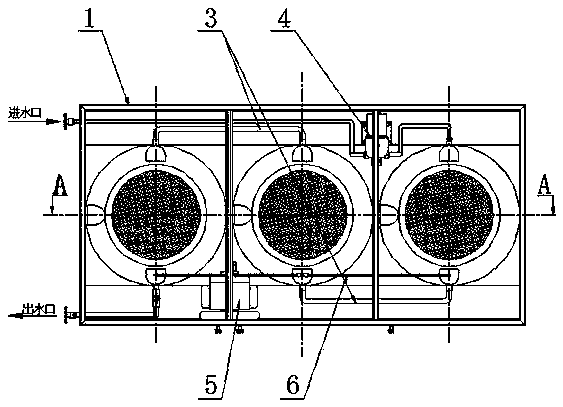

摘要附图
权利要求书
1.可扩展的移动式小型生活污水处理站，包括外壳(1)，其特征在于：外壳(1)内设置至少1个微生化池(7)，所述微生化池为桶状横放，外壳(1)一侧设有进水口和出水口，进水口和连接水管(3)连接，连接水管上(3)设有球阀，位于每个微生化池上方。
2.如权利要求1所述的可扩展的移动式小型生活污水处理站，其特征在于：所述微生化池(7)包括上下两层格栅板(8)、微生物载体和曝气部件(5)，微生物载体(9)位于两个格栅板(8)之间，微生物附着于微生物载体(9)上，曝气系统(10)设置在位于微生化池下方。
3.如权利要求2所述的可扩展的移动式小型生活污水处理站，其特征在于：所述微生物载体(9)为高分子有机材料。
4.如权利要求3所述的可扩展的移动式小型生活污水处理站，其特征在于：所述高分子有机材料为聚乙烯或聚氨酯。
5.如权利要求2所述的可扩展的移动式小型生活污水处理站，其特征在于：所述微生物为枯草芽孢杆菌、硝化菌、反硝化菌中的一种。
6.如权利要求1-5任一权利要求所述的可扩展的移动式小型生活污水处理站，其特征在于：所述的微生化池(7)为3个。
7.如权利要求1-5任一权利要求所述的可扩展的移动式小型生活污水处理站，其特征在于;外壳(1)上还设有预留水出口。
8.如权利要求1-5任一权利要求所述的可扩展的移动式小型生活污水处理站，其特征在于：多个所述的可扩展的移动式小型生活污水处理站能够串联连接或并联连接。
说明书
可扩展的移动式小型生活污水处理站
技术领域
本实用新型涉及污水处理，特别涉及生活污水的处理。
背景技术
生活污水的污染物为有机物及氮、磷等营养盐等，目前市场上被运用的设备主要针对河道、湖泊等片区大范围实施;其前期施工建设周期相对较长。而且现有的设备很少针对农村及居民住宅区小范围内的污水处理，同时现有的设备为固定样式不能扩展使用;且不能长期保持稳定出水，常规设备以地埋式为主，后期扩展和移动较难。
实用新型内容
所要解决的技术问题：
现有的设备很少针对农村及居民住宅区小范围内的污水处理，同时现有的设备为固定样式不能扩展使用;且不能长期保持稳定出水，常规设备以地埋式为主，后期扩展和移动较难。
技术方案：
为了解决以上问题，本实用新型提供了一种可扩展的移动式小型生活污水处理站，单模块处理站包括外壳1，外壳1内设置至少1个微生物桶7，所述微生物桶为并排放置，外壳1一侧设有进水口和出水口，进水口及出水口连接水管3设有球阀，位于每个微生物桶上方。
所述微生物桶7包括两个格栅板8、微生物载体和曝气部件5，微生物载体9位于两层格栅板2之间，微生物附着于微生物载体9上，曝气系统10设置在微生物桶下方。
所述微生物载体9为高分子有机材料。
所述高分子有机材料为聚乙烯或聚氨酯。
所述微生物为枯草芽孢杆菌、硝化菌、反硝化菌等中的一种。
微生物载体孔隙率为75～98%，孔径为1～5mm，比表面积为10～35m2/g，为微生物的附着生长提供巨大的表面积，同时还具有良好的传质性能;载体表面加载羟基、羧基和氨基等多种活性基团，具有良好的生物相容性，能与微生物细胞表面的特定基团结合，有利于载体对微生物进行快速吸附和固定化，从而促进生物膜的快速形成。
所述的单模块微生物桶7为3个;单模块可以扩展使用，使用形式可以有串连和并联两种，串联式连接可以提高出水的质量，并联连接可以提高出水的处理量。
有益效果：
1、施工难度低，出水质量好，使用便捷灵活。
2、应用范围广泛，整体结构设计为防水结构;可以在野外等多环境条件下使用。
3、维护成本低、使用效果好，可以长期稳定的实现污水治理。
4、便于模块化的施工和生产。
5、设备可以集群扩展使用，移动运输便捷。
