申请日2015.12.19
公开(公告)日2016.05.25
IPC分类号C02F9/04
摘要
一种高浓度含酚水废水的萃取反应装置，包括依次设置的萃取塔，第一精馏塔，反应釜以及第二精馏塔;所述的萃取塔分别连接轻组分收集槽、萃取剂储液槽和重组分储液槽，萃取塔输出重组分通入第一精馏塔，第一精馏塔精馏得到的气体经过第一冷热交换器回流至萃取塔内，第一精馏塔精馏得到的重组分经过第二冷热交换器通入反应釜内，反应釜的输出产品经过第三冷热交换器进入第二精馏塔，所述的第二精馏塔连接产品储罐，反应釜的气体产物经过第四冷热交换器排出。本发明集萃取和反应于一体，萃取后，无需进行反萃分离，首先将废水中有价值的酚类物质富集，然后再进入反应釜反应，酚类物质转化的效率高。

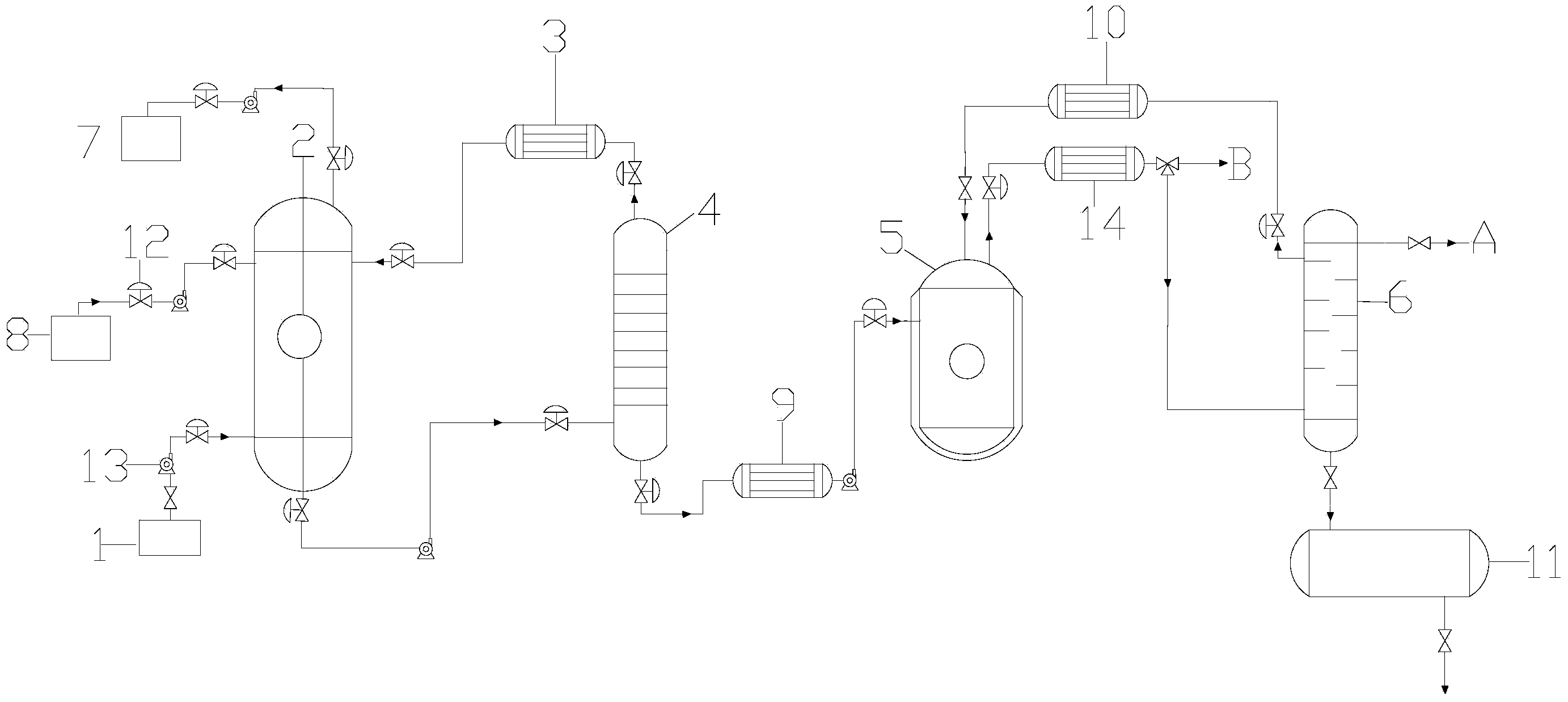

摘要附图
权利要求书
1.一种高浓度含酚水废水的萃取反应装置，其特征在于：包括依次设置的萃取塔(2)，第一精馏塔(4)，反应釜(5)以及第二精馏塔(6);所述的萃取塔(2)分别连接轻组分收集槽(7)、萃取剂储液槽(8)和重组分储液槽(1)，萃取塔(2)输出重组分通入第一精馏塔(4)，第一精馏塔(4)精馏得到的气体经过第一冷热交换器(3)回流至萃取塔(2)内，第一精馏塔(4)精馏得到的重组分经过第二冷热交换器(9)通入反应釜(5)内，反应釜(5)的输出产品经过第三冷热交换器(10)进入第二精馏塔(6)，所述的第二精馏塔(6)连接产品储罐(11)，反应釜(5)的气体产物经过第四冷热交换器(14)排出。
2.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的轻组分收集槽(7)内填充脱酚后的废水，重组分储液槽(1)内填充萃取剂和酚类的混合物。
3.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的萃取剂储液槽(8)内填充DMC。
4.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的第二精馏塔(6)精馏所得轻组份从塔顶处流出。
5.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的萃取剂储液槽(8)和重组分储液槽(1)与萃取塔(2)之间，萃取塔(2)输出与第一精馏塔(4)之间，以及第一精馏塔(4)与反应釜(5)之间均设置有泵(13)。
6.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的反应釜(5)内设置有催化剂床。
7.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的萃取塔(2)采用转盘萃取塔。
8.根据权利要求1所述的高浓度含酚水废水的萃取反应装置，其特征在于：所述的第一精馏塔(4)与第二精馏塔(6)均采用板式精馏塔。
说明书
一种高浓度含酚水废水的萃取反应装置
技术领域
本发明涉及化工设备领域，具体涉及一种高浓度含酚水废水的萃取反应装置。
背景技术
当兰炭废水挥发酚达到8000mg/L左右，目前的处理方法主要有絮凝、萃取、高级氧化法，结合深度处理方法，其中萃取法适合于高浓度的含酚废水中酚类的回收，但还需要进一步的反萃、分离才能得到酚类物质，萃取剂也容易被废水中的其他物质污染，需要净化才能循环再用;絮凝和高级氧化法，仅仅适用于低浓度的含酚废水，而不适合高浓度的含酚废水，且对有价值的酚类物质不能回收。
发明内容
本发明的目的在于针对上述现有技术的问题，提供一种高浓度含酚水废水的萃取反应装置，有效提取高浓度含酚废水中酚类物质，实现高浓度含酚废水中酚类的资源化利用。
为了实现上述目的，本发明采用的技术方案为：
包括依次设置的萃取塔，第一精馏塔，反应釜以及第二精馏塔;所述的萃取塔分别连接轻组分收集槽、萃取剂储液槽和重组分储液槽，萃取塔输出重组分通入第一精馏塔，第一精馏塔精馏得到的气体经过第一冷热交换器回流至萃取塔内，第一精馏塔精馏得到的重组分经过第二冷热交换器通入反应釜内，反应釜的输出产品经过第三冷热交换器进入第二精馏塔，所述的第二精馏塔连接产品储罐，反应釜的气体产物经过第四冷热交换器排出。
所述的轻组分收集槽内填充脱酚后的废水，重组分储液槽内填充萃取剂和酚类的混合物。
所述的萃取剂储液槽内填充DMC。
所述的第二精馏塔精馏所得轻组份从塔顶处流出。
所述的萃取剂储液槽和重组分储液槽与萃取塔之间，萃取塔输出与第一精馏塔之间，以及第一精馏塔与反应釜之间均设置有泵。
所述的反应釜内设置有催化剂床。
所述的萃取塔采用转盘萃取塔。
所述的第一精馏塔与第二精馏塔均采用板式精馏塔。
与现有技术相比，本发明具有如下的有益效果：通过采用溶剂萃取法，提取高浓度含酚废水中的酚类物质，然后直接将萃取剂与酚类物质的混合物通入反应釜，使其在反应釜中反应后，得到新的目标产物。本发明集萃取和反应于一体，萃取后，无需进行反萃分离，首先将废水中有价值的酚类物质富集，然后再进入反应釜反应，比直接在废水中加入某种反应物将酚类物质转化的效率高，产品纯净，能够有效提取废水中的酚类物质，是一种高浓度含酚废水中酚类的资源化利用与环境保护结合的新方法。
进一步的，本发明萃取剂储液槽内填充DMC，第一精馏塔精馏得到的重组分通入反应釜内，重组分为化学计量的萃取剂和酚类，反应釜中装有催化剂，控制反应釜的反应条件，使萃取剂和酚类物质反应，得到了所期望的新产品。
