申请日2016.01.20
公开(公告)日2016.07.06
IPC分类号B01D65/06; C02F1/44
摘要
本实用新型公开了一种垃圾渗滤液纳滤膜离线清洗装置，包括清洗泵、保安过滤器、水箱和纳滤膜设备;水箱一侧底部与清洗泵的入口通过第一管道连接;水箱内设置有药剂;清洗泵的出口分别通过第二管道与保安过滤器连接，第三管道与水箱一侧上部连接;保安过滤器通过第四管道与纳滤膜设备的进水口连接;纳滤膜设备通过浓水回流管道与所述水箱连接;纳滤膜设备通过产水回流管道与所述水箱连接。本实用新型通过将清洗泵入口与水箱一侧底部、清洗泵出口与水箱一侧上部连接，从而能够达到均匀药剂，清洗纳滤膜设备的目的，并且，该装置结构简单、运行方便、便于调整、清洗效果显著，能够使纳滤膜设备恢复净化功能。
权利要求书

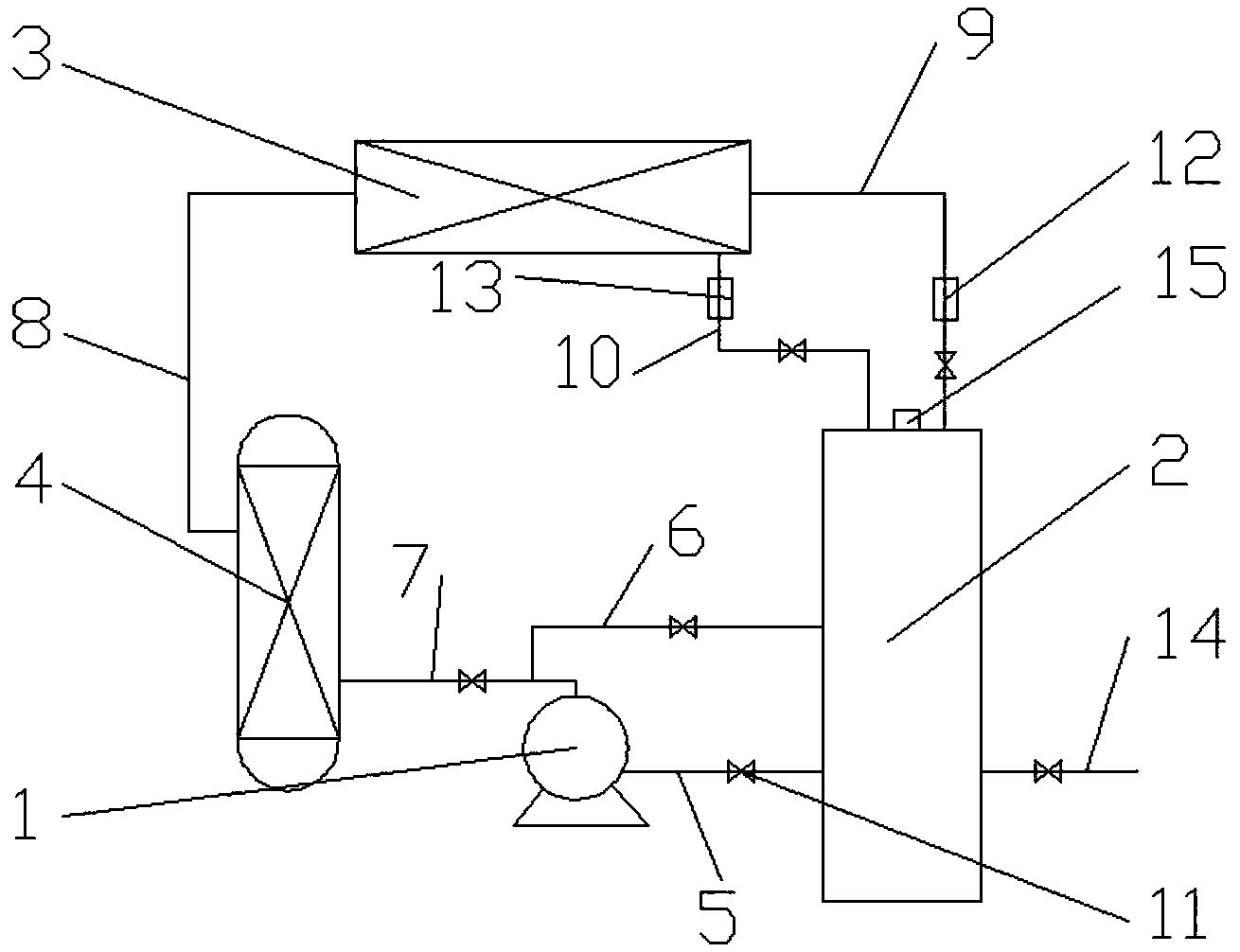

1.一种垃圾渗滤液纳滤膜离线清洗装置，其特征在于，包括清洗泵(1)、保安过滤器(4)、水箱(2)和纳滤膜设备(3);
所述水箱(2)一侧底部与所述清洗泵(1)的入口通过第一管道(5)连接，另一侧底部设置排污管(14);所述水箱(2)内设置有药剂;所述水箱(2)顶部设置进水口(15);
所述清洗泵(1)的出口分别通过第二管道(7)与所述保安过滤器(4)连接，第三管道(6)与所述水箱(2)一侧上部连接;
所述保安过滤器(4)通过第四管道(8)与所述纳滤膜设备(3)的进水口连接;
所述纳滤膜设备(3)通过浓水回流管道(9)与所述水箱(2)连接;所述纳滤膜设备(3)通过产水回流管道(10)与所述水箱(2)连接;
所述第一管道(5)、所述第二管道(7)、所述第三管道(6)、排污管(14)、所述浓水回流管道(9)和所述产水回流管道(10)上均设置球阀(11)。
2.如权利要求1所述的垃圾渗滤液纳滤膜离线清洗装置，其特征在于，所述浓水回流管道(9)上设置有第一流量计(12);所述产水回流管道(10)上设置有第二流量计(13)。
3.如权利要求1所述的垃圾渗滤液纳滤膜离线清洗装置，其特征在于，所述水箱(2)为PVC水箱。
4.如权利要求1所述的垃圾渗滤液纳滤膜离线清洗装置，其特征在于，所述球阀(11)为PVC球阀。
5.如权利要求1所述的垃圾渗滤液纳滤膜离线清洗装置，其特征在于，所述保安过滤器(4)的滤芯采用PP棉或尼龙制作。
6.如权利要求1～5任一项所述的垃圾渗滤液纳滤膜离线清洗装置，其特征在于，所述第一管道(5)、所述第二管道(7)、所述第三管道(6)、所述第四管道(8)、所述排污管(14)、所述浓水回流管道(9)和产水回流管道(10)的材质均为PVC。
7.如权利要求1所述的垃圾渗滤液纳滤膜离线清洗装置，其特征在于，所述药剂为EDTA和NaOH。
说明书
垃圾渗滤液纳滤膜离线清洗装置
技术领域
本实用新型涉及清洗设备领域，尤其涉及一种垃圾渗滤液纳滤膜离线清洗装置。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中，垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。目前，通常采用膜法处理垃圾渗滤液，但由于垃圾渗滤液的成分复杂，膜污染、污堵速度较快，通常通过在线清洗很难恢复纳滤膜设备的净化功能，大部分需要更换新的纳滤膜元件来维持运行。
实用新型内容
有鉴于此，本实用新型的目的是提供一种垃圾渗滤液纳滤膜离线清洗装置，解决了现有在线清洗设备清洗效果差，纳滤膜设备难以恢复净化功能的技术问题。
为了实现上述目的，本实用新型提供了如下技术方案：
一种垃圾渗滤液纳滤膜离线清洗装置，包括清洗泵、保安过滤器、水箱和纳滤膜设备;
所述水箱一侧底部与所述清洗泵的入口通过第一管道连接，另一侧底部设置排污管;所述水箱内设置有药剂;所述水箱顶部设置进水口;
所述清洗泵的出口分别通过第二管道与所述保安过滤器连接，第三管道与所述水箱一侧上部连接;
所述保安过滤器通过第四管道与所述纳滤膜设备的进水口连接;
所述纳滤膜设备通过浓水回流管道与所述水箱连接;所述纳滤膜设备通过产水回流管道与所述水箱连接;
所述第一管道、所述第二管道、所述第三管道、排污管、所述浓水回流管道和所述产水回流管道上均设置球阀。
优选地，所述浓水回流管道上设置有第一流量计;所述产水回流管道上设置有第二流量计。
优选地，所述水箱为PVC水箱。
优选地，所述球阀为PVC球阀。
优选地，所述保安过滤器的滤芯采用PP棉或尼龙制作。
优选地，所述第一管道、所述第二管道、所述第三管道、所述第四管道、所述排污管、所述浓水回流管道和产水回流管道的材质均为PVC。
优选地，所述药剂为EDTA和NaOH。
从上述技术方案可以看出，本实用新型提供的垃圾渗滤液纳滤膜离线清洗装置，通过将清洗泵入口与水箱一侧底部、清洗泵出口与水箱一侧顶部连接，从而能够达到均匀药剂，清洗纳滤膜设备的目的，并且，该装置结构简单、运行方便、便于调整、清洗效果显著，能够使纳滤膜设备恢复净化功能。
