申请日2015.12.15
公开(公告)日2017.01.18
IPC分类号C02F1/38
摘要
离心水处理设备，包括圆筒外壳(1)、离心转筒(2)、分水器(4)、电机(5)、离心转筒的芯部滤网(10)、离心转筒底板(6)、水泵电机及水泵(12)、进水轴出水孔(13)、进水轴固定螺母(14)、水泵进水口、进水箱、进水轴驱动盘(9)、进水驱动轴、进水轴进水孔;离心转筒与分水器是一体化结构，其纵截面是工字型，进水通过水泵电机及水泵压入进水箱，进水箱连通具有进水轴进水孔和中空孔道的进水驱动轴，进水轴的出水端接分水器，分水器的使出水在距进水轴半径的150mm以上的位置，电机驱动进水轴驱动盘和进水轴带着离心转筒高速离心分离。

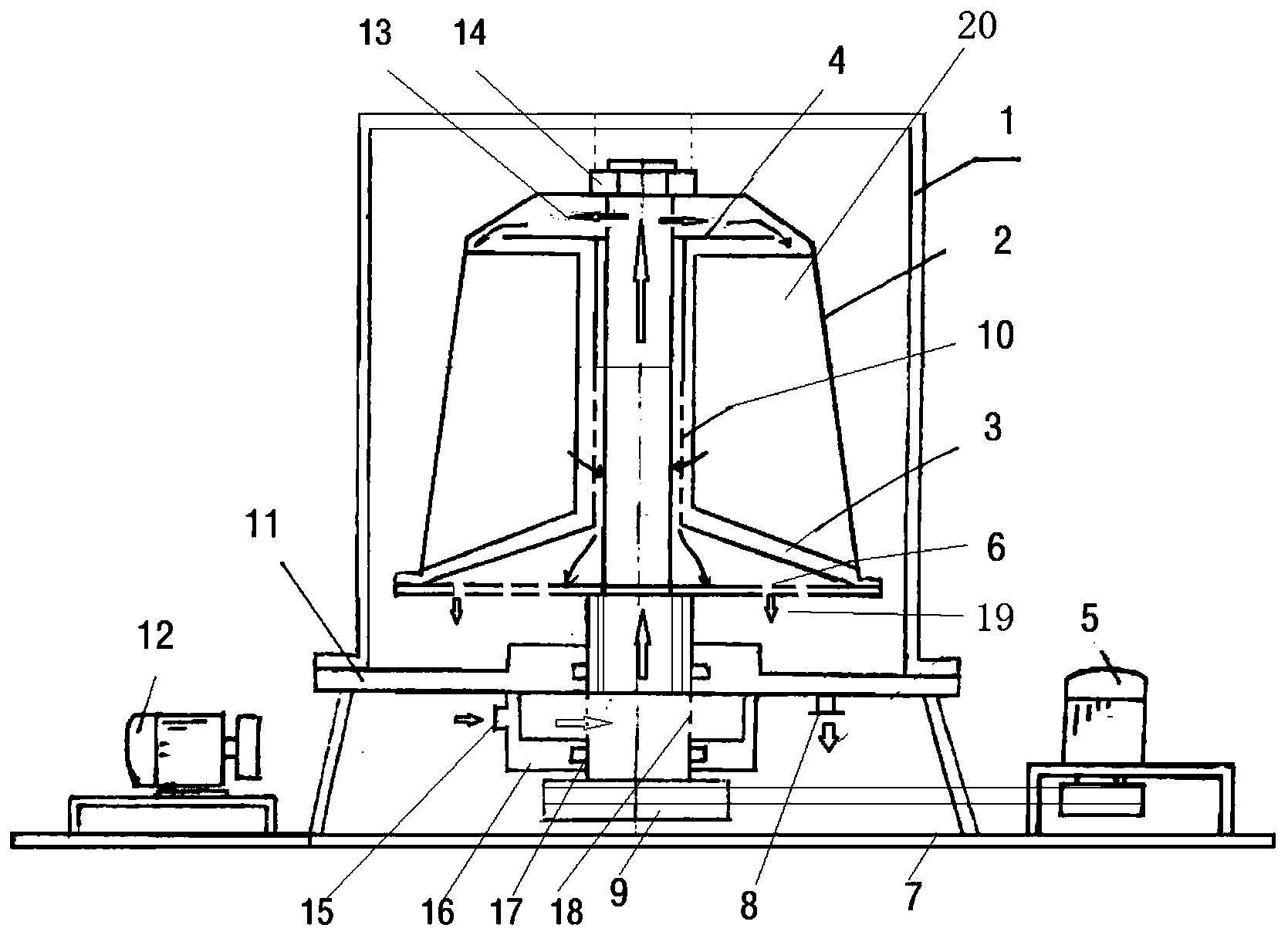

摘要附图
权利要求书
1.离心水处理设备，其特征是包括圆筒外壳(1)、离心转筒(2)、分水器(4)、电机(5)、离心转筒的芯部滤网(10)、离心转筒底板(6)、水泵电机及水泵(12)、进水轴出水孔(13)、进水轴固定螺母(14)、水泵进水口(15)、进水箱(16)、进水轴驱动盘(9)、进水轴(17)、进水轴进水孔(18);离心转筒与分水器是一体化结构，其纵截面是工字型，进水通过水泵电机及水泵压入进水箱，进水箱连通具有进水轴进水孔和中空孔道的进水轴，进水轴的出水端接分水器，分水器的出水在距进水轴半径的150mm以上的位置，电机驱动进水轴驱动盘和进水轴带着离心转筒高速离心分离，圆筒外壳罩住离心转筒，离心转筒的芯部滤网将水从芯部下排，通过离心转筒下底板出水孔排出，进水轴固定螺母固定离心转筒。
2.根据权利要求1所述的离心水处理设备，其特征是当出水在进水轴的上端时，离心转筒与分水器是一体化结构，其纵截面是工字型，截面为工字型的上下盘之间设有若干连接叶片。
3.根据权利要求2所述的离心水处理设备，其特征是在离心转筒圆周内分布2-12片分隔叶片(20)，使得离心转筒带动水的效果更好。
4.根据权利要求2所述的离心水处理设备，其特征是离心转筒截面为工字型的下盘为一锥尖向上的圆锥体，圆锥角为150-175度。
说明书
一种离心水处理设备
技术领域
本实用新型涉及一种离心水处理设备，尤其是特殊结构的离心分离设备。
背景技术
离心过滤式分离设备一般均为网状结构，具有受滤网孔径影响的特点，而且容易堵死滤网。
养殖水生态环境由于过份追求高产，水中严重富营养化，水质恶劣，溶氧降低，水产品死亡给养殖户带来严重的经济损失。
一般养殖户对池水的处理就是增氧和更换池水。增氧不能消藻治本，而且由于严重的水质富营养化，增氧效果不明显。更换池水，把池水排入江河湖泊，严重影响环境，不利于自然环境的正常循环，影响人类的生存环境。
尤其是如蓝藻泛滥时，如何用一种特殊结构的离心分离设备分离出浮动和小粒径的固态物质——蓝藻，也是一个颇难以解决的问题。
实用新型内容
本实用新型目的是，针对上述情况，设计的一种轻便、经济、方便、操作简单的离心水处理装置，也能够消除与杀灭蓝藻，能有效控制水中的饲料残留、水产排泄物、藻类，降低水体富养化，提高水质和水产品，保护环境，提高养殖户的经济效益。
本实用新型的技术方案是，离心水处理设备，包括圆筒外壳1、离心转筒2、分水器4、电机5、离心转筒的芯部滤网10、离心转筒底板6、水泵电机及水泵12、进水轴出水孔13、进水轴固定螺母14、水泵进水口15、进水箱16、进水轴驱动盘9、进水轴17、进水轴进水孔18;离心转筒与分水器是一体化结构，其纵截面是工字型，进水通过水泵电机及水泵压入进水箱，进水箱连通具有进水轴进水孔和中空孔道的进水轴，进水轴的出水端接分水器，分水器的出水在距进水轴 半径的150mm以上的位置，电机驱动进水轴驱动盘和进水轴带着离心转筒高速离心分离，圆筒外壳罩住离心转筒，离心转筒的芯部滤网将水从芯部下排，通过离心转筒下底板出水孔排出，进水轴固定螺母固定离心转筒。
P为储水箱的压力计。
当出水在进水轴的上端时，离心转筒2与分水器4是一体化结构，其纵截面是工字型，截面为工字型的上下盘之间设有若干连接叶片，尤其是在圆周内分布2-12片叶片或更多，使得离心转筒带动水的效果更好。截面为工字型的下盘为一锥尖向上的圆锥体，圆锥角为150-175度。
利用上述设备的离心水处理方法，通过压力泵加压泵水进入进水箱16，进水箱连通具有中空孔道的进水驱动轴17，进水轴的出水端设有(圆盘状)分水器4，分水器4的使出水在距进水轴半径的150mm以上的位置，进水轴带着离心转筒2高速离心分离，设有圆筒外壳罩住离心转筒2，离心转筒设有芯部滤网10将水从芯部排出，水中杂质吸附或沉积在圆筒外壳内离心转筒下壁外缘(定期清理)，清水通过离心转筒芯部滤网10流出离心转筒通过外壳出水孔排出;可重新流入水池。
当出水在进水轴的上端时，离心转筒2与分水器4是一体化结构，其纵截面是工字型，截面为工字型的上下盘之间设有若干连接叶片，尤其是在圆周内分布2-6片分隔叶片，使得离心转筒带动水的效果更好。截面为工字型的下盘为一锥尖向上的圆锥体，圆锥角为150-175度。
压力泵加压到进水箱(储水箱)进行增压处理，通过水压力对蓝藻进行破壁(压力泵加压到4—6KG，即0.4-0.6MPa)，破坏蓝藻气囊，将其破膜杀死，增加容重，使它丧失浮力，提高离心效果。
本实用新型有益效果：本实用新型结构简单，合理，适用不同的水质体系，操作方便安全，对工作环境适应性好，无特殊要求，能全天侯24小时工作。设计的一种轻便、经济、方便、操作简单的离心水处理方法与装置，此离心装置，可用于专业固液分离，分滤水中细微杂质甚至浮动性的杂质，从而使水质改善;分离效果好，无堵塞滤孔之烦恼，也能够消除与杀灭分离蓝藻，能有效控制水中的饲料残留、水产排泄物、藻类，降低水体富养化，提高水质和水产品，保护环境，提高养殖户的经济效益。
