申请日2015.11.30
公开(公告)日2017.06.09
IPC分类号G01N1/08; G01N1/10
摘要
本发明提供了一种污泥抽提取样装置技术方案，该方案包括有提取杆;提取杆的下半部设置有螺纹状提取槽;提取杆的上半部设置有保护罩;保护罩能够相对于提取杆轴向滑动;保护罩在向下滑动到极限位置时能够完全罩住提取槽;保护罩在向上滑动到极限位置时能够完全与提取槽分离。该方案采用专用的污泥提取装置对污泥取样，能够防止污泥取样时的泄露，同时方便运输，不会造成对周边环境的污染。
权利要求书
1.一种污泥抽提取样装置，其特征是：包括有提取杆;所述提取杆的下半部设置有螺纹状提取槽;所述提取杆的上半部设置有保护罩;所述保护罩能够相对于提取杆轴向滑动;所述保护罩在向下滑动到极限位置时能够完全罩住提取槽;所述保护罩在向上滑动到极限位置时能够完全与提取槽分离。
2. 根据权利要求1所述的一种污泥抽提取样装置，其特征是：所述提取杆的上部设置有限位块，用于限制保护罩的上极限位置。
3. 根据权利要求1所述的一种污泥抽提取样装置，其特征是：所述保护罩的底部设置有可开闭的翻盖。
4. 根据权利要求1所述的一种污泥抽提取样装置，其特征是：所述提取杆上半部设置有螺纹;所述保护罩与提取杆的接触面上设置有与提取杆上半部螺纹相匹配的螺纹。
5. 根据权利要求1所述的一种污泥抽提取样装置，其特征是：所述保护罩上设置有紧固螺钉;所述保护罩能够通过紧固螺钉固定在提取杆上。
说明书
一种污泥抽提取样装置
技术领域
本发明涉及的是污泥取样装置，尤其是一种污泥抽提取样装置。
背景技术
在现有技术中，公知的技术是对污水处理池里的污泥取样，是分析评价污水处理池的处理效果的常见方法，而目前多数污泥取样装置都是通过铲子普通工具取样，取样后再装入试管中，运送至实验室分析。取样过程中，往往发生污泥掉落等情况，造成对周边环境的污染，这是现有技术所存在的不足之处。
发明内容
本发明的目的，就是针对现有技术所存在的不足，而提供一种污泥抽提取样装置的技术方案，该方案采用专用的污泥提取装置对污泥取样，能够防止污泥取样时的泄露，同时方便运输，不会造成对周边环境的污染。
本方案是通过如下技术措施来实现的：

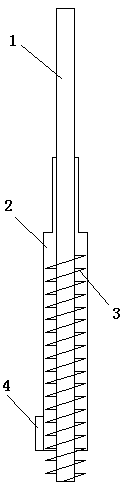

一种污泥抽提取样装置，包括有提取杆;提取杆的下半部设置有螺纹状提取槽;提取杆的上半部设置有保护罩;保护罩能够相对于提取杆轴向滑动;保护罩在向下滑动到极限位置时能够完全罩住提取槽;保护罩在向上滑动到极限位置时能够完全与提取槽分离。
作为本方案的优选：提取杆的上部设置有限位块，用于限制保护罩的上极限位置。
作为本方案的优选：保护罩的底部设置有可开闭的翻盖。
作为本方案的优选：提取杆上半部设置有螺纹;保护罩与提取杆的接触面上设置有与提取杆上半部螺纹相匹配的螺纹。
作为本方案的优选：保护罩上设置有紧固螺钉;保护罩能够通过紧固螺钉固定在提取杆上。
本方案的有益效果可根据对上述方案的叙述得知，由于在该方案中由于采用带有提取槽的提取杆对污泥取样，取样人员无需接近污泥液面，同时由于在提取杆上设置保护罩，在取样结束后，将保护罩罩在提取槽上，然后关闭保护罩上的翻盖，就能够密封取样污泥，方便取样人员将污泥样品带离现场。
由此可见，本发明与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。
