申请日2015.12.14
公开(公告)日2016.08.03
IPC分类号C02F11/12
摘要
本实用新型提供一种污泥电渗透高压弹性滤板，包括移动面板、压滤底板、阴极导电网、玻璃钢滤盘、玻璃钢格栅及阳极板;滤板的正面设有移动面板、压滤底板、阴极导电网和玻璃钢滤盘;玻璃钢滤盘上铸造有多个凸凹有致的过水通道，阴极导电网覆盖在过玻璃钢滤盘上方，阴极导电网的网格镶嵌于过水通道内;滤板的反面设有玻璃钢格栅及阳极板，将其分割为多个玻璃钢格栅安装区域，玻璃钢格栅安装区域固定安装有玻璃钢格栅;移动面板边框设有绝缘层，而反面的底板面边框设有硅橡胶。本实用新型相对于现有技术而言的有益效果是：结构简明，移动面板边框设有绝缘层底板面边框设有硅橡胶能够加强密封时进一步加强绝缘作用。

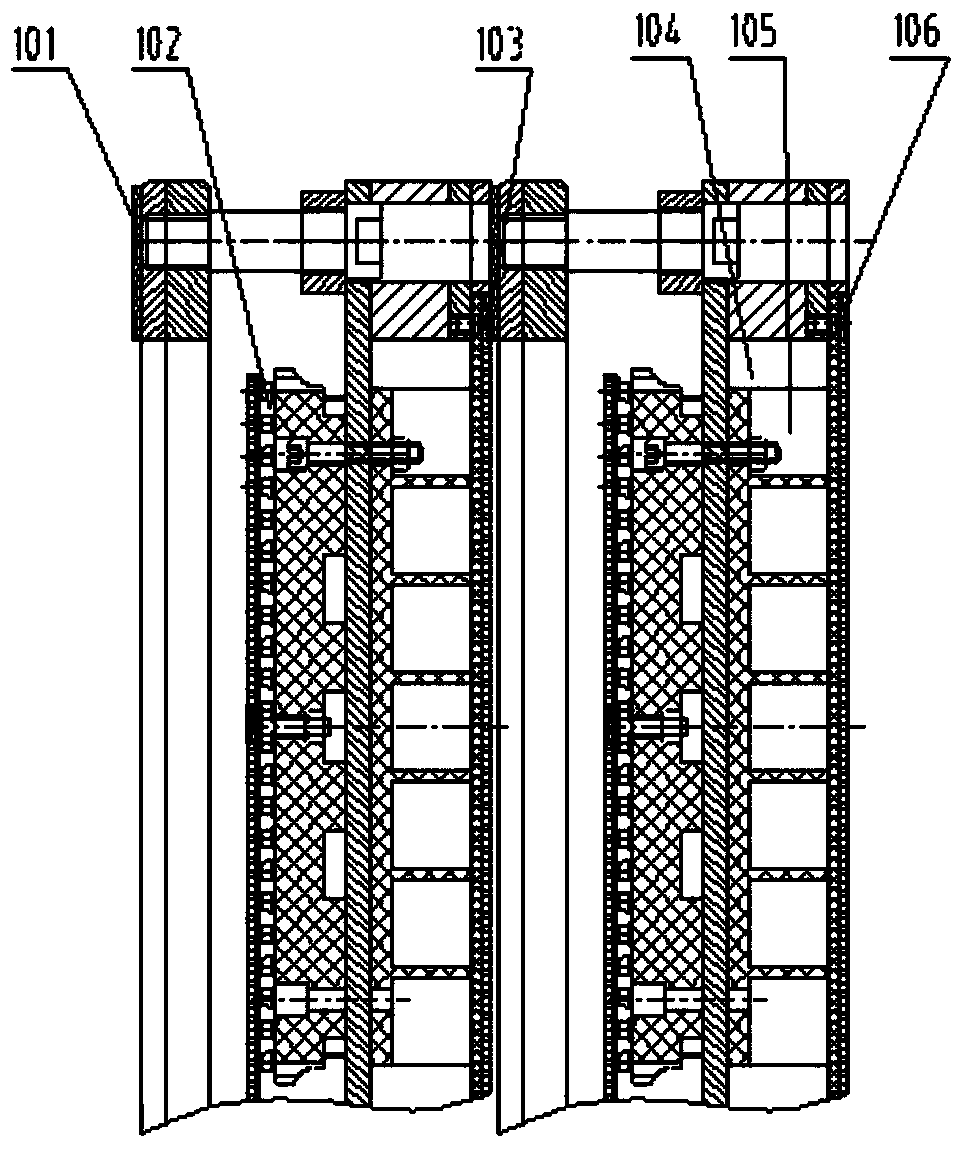

摘要附图
权利要求书
1.一种污泥电渗透高压弹性滤板，包括移动面板(1)、压滤底板(2)、阴极导电网(3)、玻璃钢滤盘(4)、玻璃钢格栅(5)及阳极板(6);
所述的滤板的正面设有移动面板(1)、压滤底板(2)、阴极导电网(3)、玻璃钢滤盘(4);所述玻璃钢滤盘(4)上铸造有多个凸凹有致的过水通道(102)，所述阴极导电网(3)覆盖在所述玻璃钢滤盘(4)上方，所述阴极导电网(3)的网格镶嵌于过水通道(102)内，
所述的滤板的反面设有玻璃钢格栅(5)及阳极板(6)，所述压滤底板(2)上固定连接有加强筋条(104)，将其分割为多个玻璃钢格栅安装区域(105)，所述玻璃钢格栅安装区域(105)固定安装有玻璃钢格栅(5);所述玻璃钢格栅(5)厚度大于所述加强筋条(104)高度;所述阳极板(6)固定安装在玻璃钢格栅(5)承载面;其特征在于，所述移动面板(1)边框设有绝缘层(101)，而反面的底板面边框设有硅橡胶(106)。
2.如权利要求1所述的污泥电渗透高压弹性滤板，其特征在于，所述绝缘层(101)的厚度为1mm。
3.如权利要求1或2所述的污泥电渗透高压弹性滤板，其特征在于，所述阴极导电网(3)网丝直径与玻璃钢滤盘(4)凹下的过水通道宽度相匹配。
4.如权利要求1或2所述的污泥电渗透高压弹性滤板，其特征在于，所述阴极导电网(3)经线与纬线形成的方格与玻璃钢滤盘(4)凸出的过水通道直径相匹配。
5.由权利要求1～2所述的任意一种污泥电渗透高压弹性滤板组成的污泥电渗透高压弹性滤室组件，其特征在于，所述绝缘层(101)和硅橡胶(106)组成强力密封面(103)。
说明书
一种污泥电渗透高压弹性滤板和滤室组件
技术领域
本实用新型属于污泥处理设备领域，主要应用于电渗透污泥高压脱水设备上，也可以用于其它压榨压滤设备领域上。
背景技术
市场上，污泥深度脱水设备多选用板框膈膜压滤。由于隔膜压滤是由外部加水等鼓膜形式压榨污泥，污泥深度脱水需添加石灰、铁盐等药剂，处理后污泥很难达到国家污染控制标准-污泥处理后含水率小于50%，方可进入生活垃圾填埋场填埋处置。。
发明内容
本实用新型要解决的技术问题是提供一种结构简单、定位准确、清洗干净的污泥电渗透高干脱水设备清洗机构。
本实用新型的技术方案是：
一种污泥电渗透高压弹性滤板，包括移动面板、压滤底板、阴极导电网、玻璃钢滤盘、玻璃钢格栅及阳极板;
滤板的正面设有移动面板、压滤底板、阴极导电网和玻璃钢滤盘;玻璃钢滤盘上铸造有多个凸凹有致的过水通道，阴极导电网覆盖在过玻璃钢滤盘上方，阴极导电网的网格镶嵌于过水通道内;
滤板的反面设有玻璃钢格栅及阳极板，压滤底板上固定连接有加强筋条，将其分割为多个玻璃钢格栅安装区域，玻璃钢格栅安装区域固定安装有玻璃钢格栅;玻璃钢格栅厚度大于所述加强筋条高度;阳极板固定安装在玻璃钢格栅承载面，移动面板边框设有绝缘层，而反面的底板面边框设有硅橡胶。
进一步地，上述绝缘层的厚度为1mm。
进一步地，上述阴极导电网网丝直径与玻璃钢滤盘凹下的过水通道宽度相匹配。
进一步地，上述阴极导电网经线与纬线形成的方格与玻璃钢滤盘凸出的过水通道直径相匹配。
进一步地，上述的任意一种污泥电渗透高压弹性滤板组成的污泥电渗透高压弹性滤室组件，绝缘层和硅橡胶组成强力密封面。
本实用新型的有益效果是：结构简明，移动面板边框设有绝缘层底板面边框设有硅橡胶能够加强密封时进一步加强绝缘作用。
