申请日2016.01.02
公开(公告)日2016.06.29
IPC分类号C02F1/00
摘要
本实用新型公开了一种废水处理工艺中的药剂投放装置，包括投放装置主体、用于废水和药剂混合的混合器，投放装置主体内设置有药剂投放漏斗，投放装置主体通过连通管与混合器连通，投放装置主体连接有稀释水管，稀释水管设置有转轴，转轴上固套有可在挡板两侧压差下转动封闭稀释水管的挡板，转轴连接有位于稀释水管外部并用于指示挡板转动的指示件。本实用新型的有益效果：该废水处理工艺中的药剂投放装置能够根据药剂溶液的液位自动关闭稀释水管进水并通过指示件指示挡板的转动，从而可根据挡板的转动情况掌握药剂的稀释情况，从而避免人们需要依靠液位标尺判断药剂溶液的液位所导致在特定情况下无法确定稀释药剂所需的加水量的问题。
权利要求书

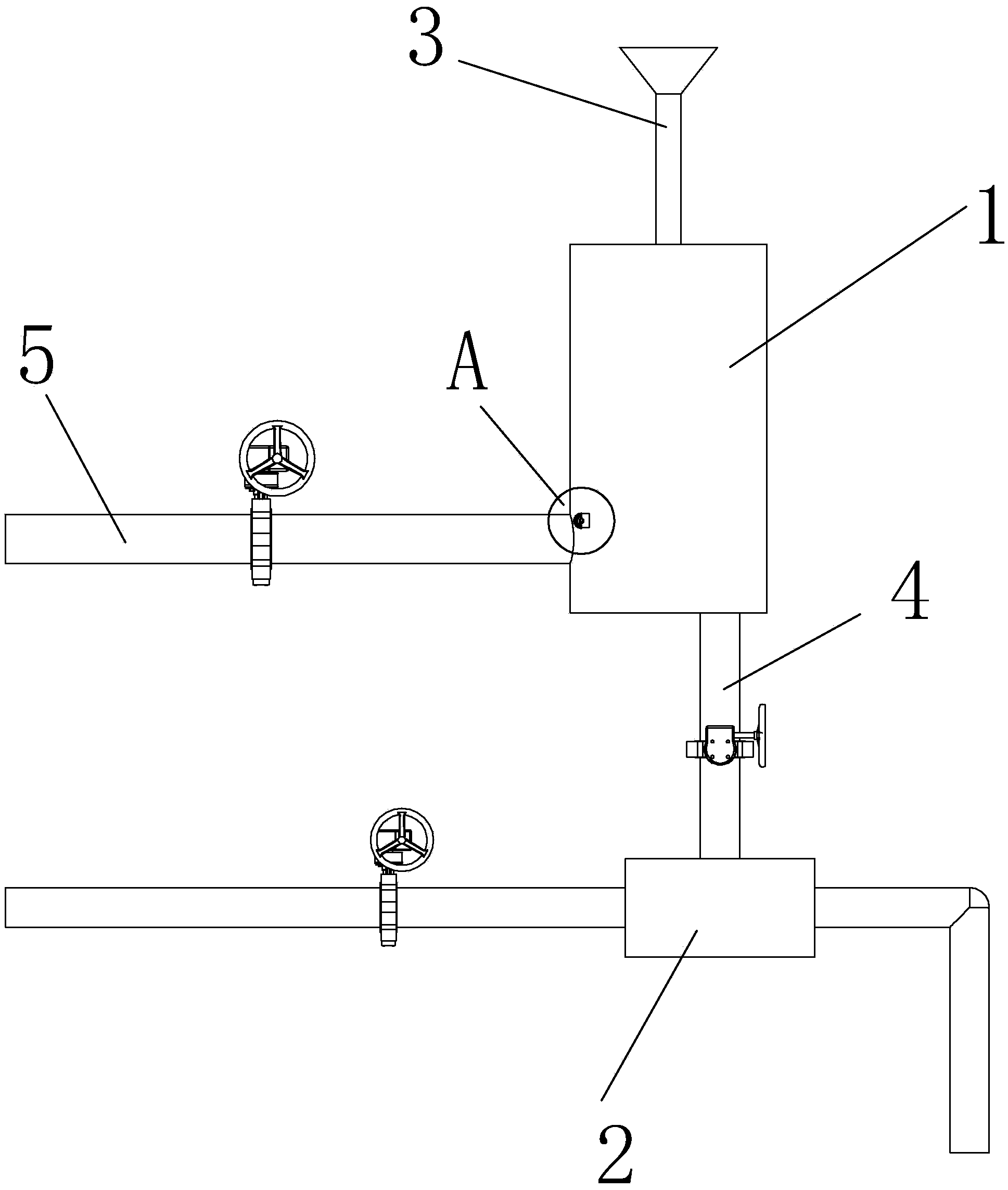

1.一种废水处理工艺中的药剂投放装置，包括投放装置主体(1)、用于废水和药剂混合的混合器(2)，所述投放装置主体(1)内设置有药剂投放漏斗(3)，所述投放装置主体(1)通过连通管(4)与所述混合器(2)连通，所述投放装置主体(1)连接有稀释水管(5)，其特征是：所述稀释水管(5)设置有转轴(6)，所述转轴(6)上固套有可在挡板(7)两侧压差下转动封闭稀释水管(5)的挡板(7)，所述转轴(6)连接有位于稀释水管(5)外部并用于指示挡板(7)转动的指示件。
2.根据权利要求1所述的废水处理工艺中的药剂投放装置，其特征是：所述转轴(6)至少一端穿透稀释水管(5)且延伸至稀释水管(5)外部，所述指示件包括至少固套在转轴(6)一端的指针(8)、与指针(8)配合用于指示挡板(7)位置的指示板(9)。
3.根据权利要求2所述的废水处理工艺中的药剂投放装置，其特征是：所述指针(8)设置有两根，两根所述指针(8)分别与转轴(6)的两端固套，所述指示板(9)设置有两块，两块所述指示板(9)分别与两根指针(8)匹配。
4.根据权利要求3所述的废水处理工艺中的药剂投放装置，其特征是：所述指示板(9)上设置有刻度(10)。
5.根据权利要求1所述的废水处理工艺中的药剂投放装置，其特征是：所述稀释水管(5)设置有截止阀(11)。
说明书
废水处理工艺中的药剂投放装置
技术领域
本实用新型涉及一种环保装置，特别涉及一种废水处理工艺中的药剂投放装置。
背景技术
公开号为204873900U的中国专利公开了一种废水处理工艺中的药剂投放装置,该药剂投放装置将药剂投放、稀释和废水管有机结合起来，可根据药剂浓度的大小及需要，直接将压力水引入投放装置主体中，从而达到稀释药剂的目的。同时在药剂投放漏斗中设置液位标尺，可实时直观地观察投放装置主体中药剂溶液的液位，从而方便现场工作人员根据需要进行调整。
但是，有些药剂见光易分解，从而导致无法将药剂投放漏斗制成透明或者液位标尺的刻度在长时间使用后受到药剂的腐蚀而难以辨认等原因使人们无法直接根据液位标尺判断药剂溶液的液位，从而无法确定稀释药剂所需的加水量，导致无法将药剂浓度稀释到设定值，有待改进。
实用新型内容
本实用新型的目的是提供一种废水处理工艺中的药剂投放装置。该废水处理工艺中的药剂投放装置能够根据药剂溶液的液位自动关闭稀释水管进水并通过指示件指示挡板的转动，从而可根据挡板的转动情况掌握药剂的稀释情况，从而避免人们需要依靠液位标尺判断药剂溶液的液位所导致在特定情况下无法确定稀释药剂所需的加水量的问题。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种废水处理工艺中的药剂投放装置，包括投放装置主体、用于废水和药剂混合的混合器，所述投放装置主体内设置有药剂投放漏斗，所述投放装置主体通过连通管与所述混合器连通，所述投放装置主体连接有稀释水管，所述稀释水管设置有转轴，所述转轴上固套有可在挡板两侧压差下转动封闭稀释水管的挡板，所述转轴连接有位于稀释水管外部并用于指示挡板转动的指示件。
通过采用上述技术方案，挡板两侧分别受到来自稀释水管的压力和来自投放装置主体中的药剂溶液的压力。初始状态时，稀释水管中的水压高于投放装置主体中的液压，所以挡板在水压作用下打开，稀释水管中的水进入投放装置主体中，稀释药剂，使投放装置主体中的液面升高，液压增大。当投放装置主体中的液压等于稀释水管中的水压时，挡板发生转动封闭稀释水管，从而阻止药剂进一步稀释。同时因为挡板和转轴固套，所以挡板会带动转轴转动。又因为转轴连接有指示件指示挡板转动，所以人们可通过指示件掌握药剂的稀释情况。
本实用新型进一步设置为：所述转轴至少一端穿透稀释水管且延伸至稀释水管外部，所述指示件包括至少固套在转轴一端的指针、与指针配合用于指示挡板位置的指示板。
通过采用上述技术方案，利用挡板转动，带动转轴转动，转轴转动进一步带动指针转动，而指针位于指示板的不同位置表示投放装置主体中药剂的稀释情况。
本实用新型进一步设置为：所述指针设置有两根，两根所述指针分别与转轴的两端固套，所述指示板设置有两块，两块所述指示板分别与两根指针匹配。
通过采用上述技术方案，在转轴的两端同时设置指针和指示板，方便人们能够无论在药剂投放装置的两侧都可以观察到指针的指示情况，及时掌握药剂的稀释情况。
本实用新型进一步设置为：所述指示板上设置有刻度。
通过采用上述技术方案，利用刻度将挡板的转动进行量化，使人们掌握更详细的挡板转动信息。
本实用新型进一步设置为：所述稀释水管设置有截止阀。
通过采用上述技术方案，在稀释水管处设置截止阀，则当人们需要将药剂放入到混合器中时，可关闭截止阀，避免因为药剂的减少导致投放装置主体的液压小于水压，而使挡板打开，水进入投放装置主体，使药剂的浓度偏离设定值。
