申请日2015.12.11
公开(公告)日2016.05.04
IPC分类号C02F9/14; C02F11/02; C02F11/12; C02F103/20
摘要
本发明涉及一种养殖废水一体化处理装置。所述养殖废水一体化处理装置包括气体收集装置以及依次通过管道连接的厌氧反应装置、消化池、OAO系统、沉淀池及消毒池，所述气体收集装置与所述厌氧反应装置固定连接。本发明提供的所述养殖废水一体化处理装置工艺简单、运行费用低、实施方便、通用性好，可适用于不同的养殖场所的养殖废水处理。

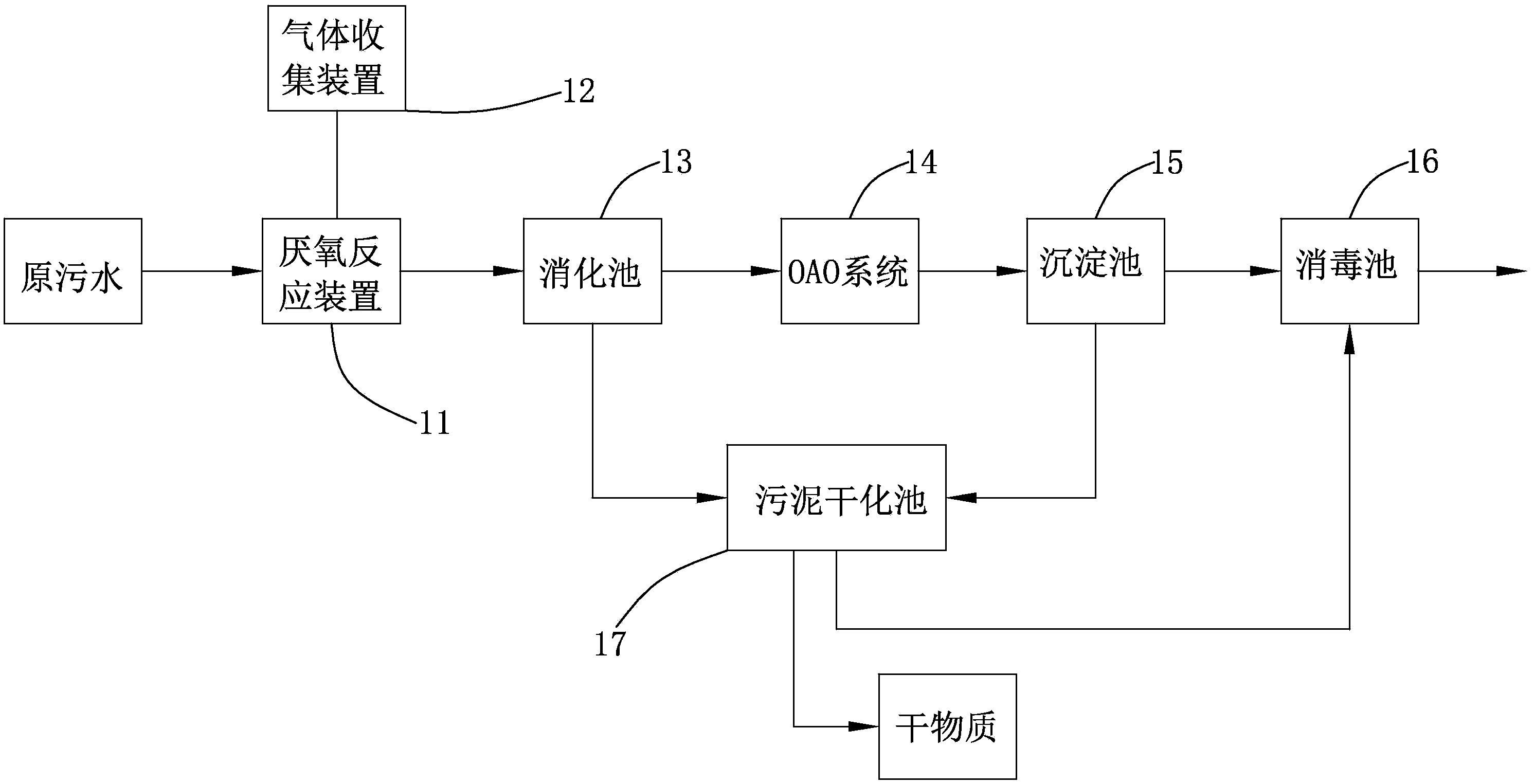

摘要附图
权利要求书
1.一种养殖废水一体化处理装置，其特征在于，包括气体收集装置以及依次通过管道连接的厌氧反应装置、消化池、OAO系统、沉淀池及消毒池，所述气体收集装置与所述厌氧反应装置固定连接。
2.根据权利要求1所述的养殖废水一体化处理装置，其特征在于，所述厌氧反应装置包括具收容空间的壳体、加热装置和搅拌装置，所述加热装置固设于所述壳体的侧壁上，所述搅拌装置悬置于所述壳体内。
3.根据权利要求2所述的养殖废水一体化处理装置，其特征在于，所述气体收集装置包括沼气净化系统和沼气储存装置，所述沼气净化系统一端与所述厌氧反应装置固定连接，另一端与所述沼气储存装置相连接，所述沼气储存装置与所述加热装置相连接。
4.根据权利要求1所述的养殖废水一体化处理装置，其特征在于，所述养殖废水一体化处理装置还包括污泥干化池，所述污泥干化池与所述沉淀池通过管道连接。
5.根据权利要求4所述的养殖废水一体化处理装置，其特征在于，所述消化池包括设于其底部的污泥排出口，所述消化池通过所述污泥排出口与所述污泥干化池相连接。
6.根据权利要求4所述的养殖废水一体化处理装置，其特征在于，所述沉淀池还包括集泥板和污泥排出管，所述集泥板设于所述沉淀池的底部并呈锯齿状分布，所述污泥排出管设于两个集泥板之间并与所述污泥干化池相连接。
7.根据权利要求1所述的养殖废水一体化处理装置，其特征在于，所述OAO系统包括依次连接的第一好氧池、缺氧池及第二好氧池，所述第一好氧池设有进水口，所述第一好氧池通过所述进水口与所述消化池相连接，所述第二好氧池设有出水口，所述第二好氧池通过所述出水口与所述沉淀池相连接。
8.根据权利要求7所述的养殖废水一体化处理装置，其特征在 于，所述第二好氧池还包括回流口，所述第二好氧池通过所述回流口与所述缺氧池相连接。
说明书
养殖废水一体化处理装置
技术领域
本发明涉及废水处理技术领域，具体的，涉及一种养殖废水一体化处理装置。
背景技术
随着肉制品需求不断增加，规模化、集约化的畜禽养殖业发展迅猛，与传统养殖方式相比，规模化养殖模式在资源需求、环境保护、生产能力等方面有明显优势，已成为越来越多国家实现可持续发展的选择。但高的能量投入必然导致废水量的增加，如果这些系统的废弃物不加节制的向外界排放，也必然导致水资源环境的恶化。
由于畜禽养殖废水不仅含有高浓度的化学需氧量(ChemicalOxygenDemand，COD)、氮磷及悬浮物，严重污染周边水体环境，单一的水处理技术往往无法彻底处理废水中的多种污染物，需要由多种水处理技术组合而成的水处理系统对废水进行处理以实现重复利用，养殖系统所采用的水处理装置也直接决定了养殖系统的生产能力。
优良的水处理装置不仅要能够完成对废水中绝大多数污染物的净化，而且要尽量降低运行成本，便于管理，安全可靠。由于立法的日益严格以及对养殖密度的苛求，水处理装置日趋复杂化，建设该类废水处理设施所需的投资太大，运行费用过高，这些缺陷使得该行业里的废水处理建设推广迟滞。因此，探寻设施投资少、运行费用低和处理高效的养殖业废水处理方法，已成为解决养殖业污染的关键所在。
发明内容
为了解决上述养殖废水处理装置结构复杂及运行费用高的技术 问题，本发明提供一种工艺简单、运行费用低、占地面积小且稳定可靠的养殖废水一体化处理装置。
本发明提供了一种养殖废水一体化处理装置，包括气体收集装置以及依次通过管道连接的厌氧反应装置、消化池、OAO系统、沉淀池及消毒池，所述气体收集装置与所述厌氧反应装置固定连接。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中，所述厌氧反应装置包括具收容空间的壳体、加热装置和搅拌装置，所述加热装置固设于所述壳体的侧壁上，所述搅拌装置悬置于所述壳体内。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中，所述气体收集装置包括沼气净化系统和沼气储存装置，所述沼气净化系统一端与所述厌氧反应装置固定连接，另一端与所述沼气储存装置相连接，所述沼气储存装置与所述加热装置相连接。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中，所述养殖废水一体化处理装置还包括污泥干化池，所述污泥干化池与所述沉淀池通过管道连接。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中，所述消化池包括设于其底部的污泥排出口，所述消化池通过所述污泥排出口与所述污泥干化池相连接。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中，所述沉淀池还包括集泥板和污泥排出管，所述集泥板设于所述沉淀池的底部并呈锯齿状分布，所述污泥排出管设于两个集泥板之间并与所述污泥干化池相连接。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中，所述OAO系统包括依次连接的第一好氧池、缺氧池及第二好氧池，所述第一好氧池设有进水口，所述第一好氧池通过所述进水口与所述消化池相连接，所述第二好氧池设有出水口，所述第二好氧池通过所述出水口与所述沉淀池相连接。
在本发明提供的养殖废水一体化处理装置的一种较佳实施例中， 所述第二好氧池还包括回流口，所述第二好氧池通过所述回流口与所述缺氧池相连接。
相较于现有技术，本发明提供的养殖废水一体化处理装置具有以下有益效果：
一、本发明提供的养殖废水一体化处理装置工艺简单、运行费用低、实施方便、通用性好，可适用于不同的养殖场所的养殖废水处理。
二、将消化池设于厌氧反应装置之后，能有效利用厌氧反应后的余热对污泥进行进一步的消化，有效地减少了污泥的排放量。
三、将厌氧反应产生的沼气作为能源提供给加热装置，实现了能源的循环利用，提高了能源利用率。
