申请日2015.11.19
公开(公告)日2016.05.04
IPC分类号C02F11/00; C02F11/04; C02F11/12; B01D24/22; F23G7/00; C02F103/20
摘要
本实用新型涉及一种养殖场的污水、粪便处理装置，属于养殖技术领域。它包括粪便沼气池、粪便净化沼气池、净化过滤池、粪便晾干池、压榨机、干粪渣焚烧炉;粪便沼气池与粪便净化沼气池之间通过第一定位排水管连接，粪便净化沼气池与净化过滤池之间通过第二定位排水管连接，粪便净化沼气池与粪便晾干池通过第二排粪管连接，粪便晾干池与净化过滤池通过回流管连接，粪便晾干池与压榨机之间通过吊机连接。本实用新型能够把禽畜粪便、尿水处理得干干净净，做到了养殖场院的生态环保，确保无污染的状况，使养殖业能得到很好的发展。
权利要求书

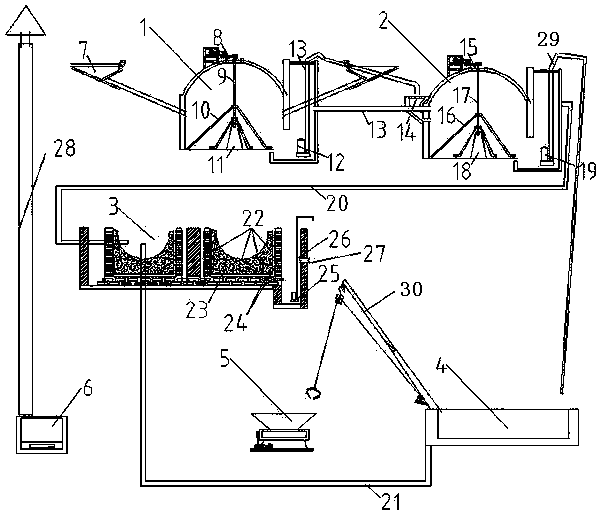

1.一种养殖场的污水、粪便处理装置，其特征在于：它包括粪便沼气池(1)、粪便净化沼气池(2)、净化过滤池(3)、粪便晾干池(4)、压榨机(5)、干粪渣焚烧炉(6);
粪便沼气池(1)与粪便净化沼气池(2)之间通过第一定位排水管(13)连接，粪便净化沼气池(2)与净化过滤池(3)之间通过第二定位排水管(20)连接，粪便净化沼气池(2)与粪便晾干池(4)通过第二排粪管(29)连接，粪便晾干池(4)与净化过滤池(3)通过回流管(21)连接，粪便晾干池(4)与压榨机(5)之间通过吊机(30)连接。
2.根据权利要求1所述的养殖场的污水、粪便处理装置，其特征在于：粪便沼气池(1)上部设置有第一搅拌机(8)，第一搅拌机(8)通过第一搅拌轴(9)带动第一搅拌臂(10)转动，第一搅拌轴(9)的尾端连接第一钢筋水泥柱(11);
粪便沼气池(1)通过管道连接有猪栏漏斗(7);
粪便沼气池(1)内部设置有第一污水泵(12)，第一污水泵(12)连接第一排粪管(13)，第一排粪管(13)出口端连接进粪口(14)。
3.根据权利要求1所述的养殖场的污水、粪便处理装置，其特征在于：粪便净化沼气池(2)上部设置有第二搅拌机(15)，第二搅拌机(15)通过第二搅拌轴(17)带动第二搅拌臂(16)转动，第二搅拌轴(17)的尾端连接第二钢筋水泥柱(18);
粪便净化沼气池(2)内部设置有第二污水泵(19)，第二污水泵(12)连接第二排粪管(29)。
4.根据权利要求1所述的养殖场的污水、粪便处理装置，其特征在于：净化过滤池(3)包括两个并排放置的沙池，沙池的四周覆有多层密网虑水布(22)，密网虑水布(22)中间包裹有厚沙(23)，沙池的四周和底部外设置有滤水沟(24);
净化过滤池(3)外设置有清水泵(25)，清水泵(25)连接有排水管(26)，净化过滤池(3)外设置有清水排放管道(27)，清水排放管道(27)连接净化过滤池(3)四周的清水沟。
5.根据权利要求1所述的养殖场的污水、粪便处理装置，其特征在于：干粪渣焚烧炉(6)包括有烟囱(28)。
说明书
一种养殖场的污水、粪便处理装置
技术领域
本实用新型涉及一种养殖场的污水、粪便处理装置，属于养殖技术领域。
背景技术
目前传统养殖业，环境污染严重制约了发展前锦，过去没用自动机械处理的设备去处理禽畜粪便产生的污染，对植被、人们的日常生活产生了很大危害，人工的处理污染效果不明显、很难处理污染物，而且费时费力，市面上没用一款自动机械处理禽畜粪便污染物的设备。
发明内容
为了克服上述缺陷，本实用新型的目的在于提供一种自动机械处理的养殖场的污水、粪便处理装置。
为了实现上述目的，本实用新型采用如下技术方案：
一种养殖场的污水、粪便处理装置，它包括粪便沼气池、粪便净化沼气池、净化过滤池、粪便晾干池、压榨机、干粪渣焚烧炉;
粪便沼气池与粪便净化沼气池之间通过第一定位排水管连接，粪便净化沼气池与净化过滤池之间通过第二定位排水管连接，粪便净化沼气池与粪便晾干池通过第二排粪管连接，粪便晾干池与净化过滤池通过回流管连接，粪便晾干池与压榨机之间通过吊机连接。
粪便沼气池上部设置有第一搅拌机，第一搅拌机通过第一搅拌轴带动第一搅拌臂转动，第一搅拌轴的尾端连接第一钢筋水泥柱;
粪便沼气池通过管道连接有猪栏漏斗;
粪便沼气池内部设置有第一污水泵，第一污水泵连接第一排粪管，第一排粪管出口端连接进粪口。
粪便净化沼气池上部设置有第二搅拌机，第二搅拌机通过第二搅拌轴带动第二搅拌臂转动，第二搅拌轴的尾端连接第二钢筋水泥柱;
粪便净化沼气池内部设置有第二污水泵，第二污水泵连接第二排粪管。
净化过滤池包括两个并排放置的沙池，沙池的四周覆有多层密网虑水布，密网虑水布中间包裹有厚沙，沙池的四周和底部外设置有滤水沟;
净化过滤池外设置有清水泵，清水泵连接有排水管，净化过滤池外设置有清水排放管道，清水排放管道连接净化过滤池四周的清水沟。
干粪渣焚烧炉包括有烟囱。
工作原理：
1、粪便沼气池中经过发酵后的粪渣，经过搅拌后，用污水泵在粪便沼气池内把粪渣抽入粪便净化沼气池再次发酵。
2、排污水管道通往过滤池，污水超过控制高度自动流入净化过滤池，经过再次发酵的粪渣，经过搅拌器搅拌后，用污水泵抽入凉干池凉干。
3、净化过滤池中的密网虑水布、厚沙，沙池的四周和底部外设置有滤水沟对污水进行过滤;经过过滤的污水变成清水向外排放和外用。
4、粪渣处理：粪渣通过吊装或转带方式到压榨机进行压榨成干块。
5、压榨机可以把干粪渣压榨成干块燃烧，干粪块通过传送进行干粪渣焚烧炉内。
6、干粪渣焚烧炉用沼气火源，对于粪渣干块进行燃烧处理，把干粪渣干块化成灰。
本实用新型的有益效果：
1、本实用新型能够把禽畜粪便、尿水处理得干干净净，做到了养殖场院的生态环保，确保无污染的状况，使养殖业能得到很好的发展。
2、本实用新型全自动机械化设备，省时省力、工作效率高，有广泛的应用前景。
