申请日2015.12.11
公开(公告)日2016.06.15
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种高炉煤气洗涤排污水处理系统，包括辐流沉淀池、斜板沉淀池、脱氰池、脱氰氧化剂加入装置和计量泵;所述辐流沉淀池的辐流沉淀池溢流水出口与斜板沉淀池的斜板沉淀池污水入口相连通;所述斜板沉淀池上设置有用于加入絮凝剂的斜板沉淀池絮凝剂加入口，所述斜板沉淀池的斜板沉淀池溢流水出口与脱氰池的脱氰池进水口相连通;所述脱氰氧化剂加入装置的脱氰氧化剂制备输出口与脱氰池的脱氰池氧化剂加入口相连通;所述计量泵设置在脱氰氧化剂加入装置的脱氰氧化剂制备输出口，用于将脱氰氧化剂定量输送至脱氰池。该系统采用一级氧化脱氰，在保证悬浮物、总氰化物含量符合排放标准的同时，大幅降低了工程投资和处理成本。

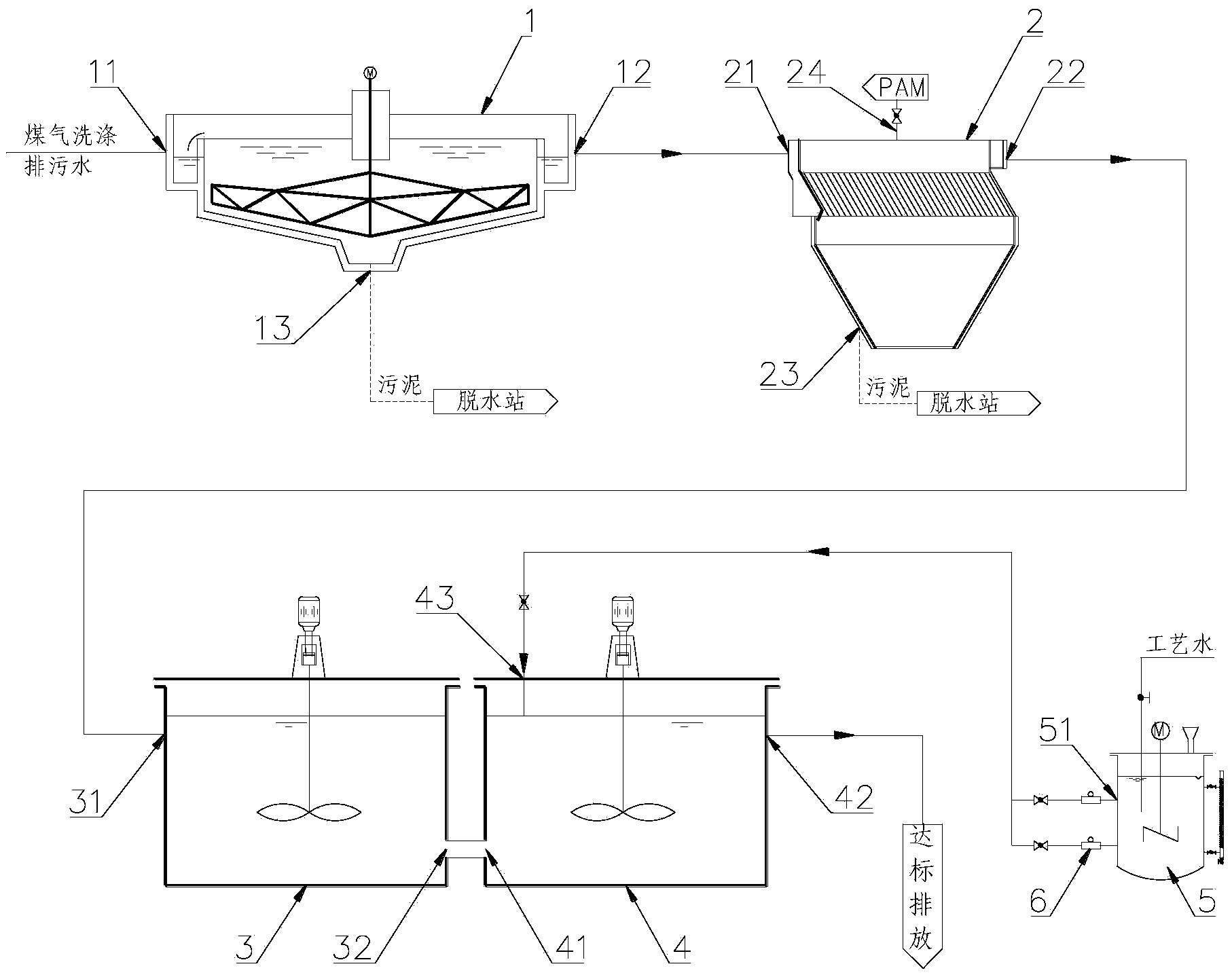

摘要附图
权利要求书
1.一种高炉煤气洗涤排污水处理系统，包括辐流沉淀池(1)和斜板沉淀池(2)，所述辐流沉淀池(1)的辐流沉淀池溢流水出口(12)与斜板沉淀池(2)的斜板沉淀池污水入口(21)相连通，其特征在于：还包括脱氰池(4)、脱氰氧化剂加入装置(5)和计量泵(6);所述斜板沉淀池(2)上设置有用于加入絮凝剂的斜板沉淀池絮凝剂加入口(24)，所述斜板沉淀池(2)的斜板沉淀池溢流水出口(22)与脱氰池(4)的脱氰池进水口(41)相连通;所述脱氰氧化剂加入装置(5)的脱氰氧化剂制备输出口(51)与脱氰池(4)的脱氰池氧化剂加入口(43)相连通;所述计量泵(6)设置在脱氰氧化剂加入装置(5)的脱氰氧化剂制备输出口(51)，用于将脱氰氧化剂定量输送至脱氰池(4)。
2.根据权利要求1所述的高炉煤气洗涤排污水处理系统，其特征在于：所述斜板沉淀池(2)与脱氰池(4)之间还设置有脱氰调节池(3)，所述脱氰调节池(3)的脱氰调节池进水口(31)、脱氰调节池出水口(32)分别与斜板沉淀池溢流水出口(22)、脱氰池进水口(41)相连通。
3.根据权利要求1或2所述的高炉煤气洗涤排污水处理系统，其特征在于：所述脱氰池(4)还设置有ORP电位仪，所述ORP电位仪与计量泵(6)连锁，以自动控制脱氰氧化剂的投加量。
4.根据权利要求1或2所述的高炉煤气洗涤排污水处理系统，其特征在于：还设置有出水调节池，所述出水调节池与脱氰池(4)的脱氰池出水口(42)相连通。
说明书
高炉煤气洗涤排污水处理系统
技术领域
本实用新型涉及一种废水处理工艺，特别是指一种高炉煤气洗涤排污水处理系统。
背景技术
高炉煤气洗涤系统是将来自高炉冶炼过程中产生的煤气通过水洗涤使之净化，以便煤气回收利用。在此过程中，因水和煤气接触时大量有害物质如氰、固体杂质等进入水中，使得洗涤后排出的工业废水中氰化物、悬浮物等指标不符合环保要求，需要进行达标治理才能排放。
目前，大多数钢铁企业将高炉煤气洗涤水进行净化、降温和水质稳定处理后循环使用，但由于循环水钙镁离子富集到一定程度，超过阻垢剂性能极限后，依然会造成系统管道和设备结垢，因此，高炉煤气洗涤水日常运行需要排污，以控制系统含盐量和总硬度。根据水质检测，高炉煤气洗涤排污水中氰化物含量一般为0.5～6mg/L，悬浮物为30～100mg/L，不符合钢铁企业水污染物排放标准(GB13456-2012)的要求。要达标排放，需采取措施降低悬浮物和总氰化物的含量，悬浮物一般在沉淀池中加入絮凝剂进行处理，而氰化物可利用氧化剂将其氧化为无毒的二氧化碳和氮气。
为降低总氰化物含量，国内钢铁行业普遍采用氯碱氧化法对废水进行处理，其主要步骤如下：1)利用NaOH调整洗涤废水pH值至10-11，过量投加氧化剂次氯酸钠，将氰化物转化为氰酸根;2)再加酸将洗涤废水pH值调整至7-8，投加次氯化钠氧化剂，将废水中的氰酸盐氧化为二氧化碳和氮气。与该方法相对应，所采用的高炉煤气洗涤排污水处理系统包括两级中和池和脱氰池，其不足之处在于：脱氰处理需分两级，一级在强碱性环境下投加次氯酸钠(钙)，二级在弱酸性条件下投加次氯酸钠(钙)，药剂成本高，工程投资和占地较大。
发明内容
本实用新型的目的在于提供一种废水综合处理成本较低的高炉煤气洗涤排污水处理系统，该系统能够将氰化物含量0.5～6mg/L，悬浮物30～100mg/L，pH值6.5～8.5的高炉煤气洗涤排污水中的氰化物、悬浮物的含量降低，使其符合钢铁企业水污染物排放标准(GB13456-2012)的要求，即悬浮物低于30mg/L、氰化物含量低于0.5mg/L。
为实现上述目的，本实用新型所设计的高炉煤气洗涤排污水处理系统，包括辐流沉淀池、斜板沉淀池、脱氰池、脱氰氧化剂加入装置和计量泵;所述辐流沉淀池的辐流沉淀池溢流水出口与斜板沉淀池的斜板沉淀池污水入口相连通;所述斜板沉淀池上设置有用于加入絮凝剂的斜板沉淀池絮凝剂加入口，所述斜板沉淀池的斜板沉淀池溢流水出口与脱氰池的脱氰池进水口相连通;所述脱氰氧化剂加入装置的脱氰氧化剂制备输出口与脱氰池的脱氰池氧化剂加入口相连通;所述计量泵设置在脱氰氧化剂加入装置的脱氰氧化剂制备输出口，用于将脱氰氧化剂定量输送至脱氰池。上述流程中，污水或清水可通过高差自然流向下一设备或通过增设泵输送至下一设备，具体根据设备安装现场而定。该高炉煤气洗涤排污水处理系统的处理流程如下：来自上游的高炉煤气洗涤排污水从辐流沉淀池污水入口进入，依次在辐流沉淀池和斜板沉淀池内进行沉淀，其中在斜板沉淀池中加入絮凝剂(通常为PAM)，沉淀后悬浮物降至30mg/L以下，沉淀下来的污泥送至脱水站，由于絮凝吸附作用，沉淀时氰化物浓度也有所降低;随后，斜板沉淀池的出水送至脱氰池，在脱氰池中与加入的脱氰氧化剂发生氧化还原反应，使总氰化物含量降至0.5mg/L，达标排放。由于高炉煤气洗涤排污水的pH值接近中性，且氰化物含量很低，在脱氰池中反应时产生的有毒气体极少，不会对环境造成二次污染。
优选地，所述斜板沉淀池与脱氰池之间还设置有脱氰调节池，所述脱氰调节池的脱氰调节池进水口、脱氰调节池出水口分别与斜板沉淀池溢流水出口、脱氰池进水口相连通。脱氰调节池能够缓冲来自斜板沉淀池的澄清水流，起到均质和均量的作用，避免因水流量大幅波动导致难以准确加入脱氰氧化剂。
优选地，所述脱氰池还设置有ORP(氧化还原)电位仪，所述ORP电位仪与计量泵连锁，自动控制脱氰氧化剂的投加量，实现药剂量自动调整。
优选地，该系统还设置有出水调节池，所述出水调节池与脱氰池的脱氰池出水口相连通。出水调节池可缓冲脱氰池出水，防止因水量波动过大等原因导致某些时段总氰化物含量超标;当出水调节池中的水不符合排放标准时，可返回再次沉淀或脱氰处理。
本实用新型的有益效果是：1)该系统通过辐流沉淀池和斜板沉淀池的沉淀，以及脱氰池的除氰，使出水悬浮物≤30mg/L，总氰化物含量≤0.5mg/L，达标排放;2)采用一级氧化脱氰，在保证达标的同时，大幅降低了工程投资和处理成本;3)脱氰前先对废水进行絮凝沉淀处理，可避免脱氰出水因余氯含量较高对斜板沉淀池钢结构的腐蚀;4)针对单个煤气洗涤系统排污水量较小的特点，同一公司的多个煤气洗涤水系统可共用一套脱氰处理设施，以减少总图用地，节约工程投资。
