申请日2015.12.11
公开(公告)日2016.06.08
IPC分类号C02F9/14
摘要
本实用新型提出了一种分段进水多级AO-MBR一体化污水处理设备，包括：厌氧区、第一缺氧区、好氧区、第二缺氧区、MBR区;采取分点供水方式，进水管分别接厌氧区、第一缺氧区和第二缺氧区，厌氧区到第一缺氧区为上部溢流，第一缺氧区到好氧区为底部联通，好氧区到第二缺氧区为底部联通，第二缺氧区到MBR区为上部溢流。本实用新型的分段进水多级AO-MBR一体化污水处理设备，其处理效率高、节约能耗、占地面积小、使用及维护方便。

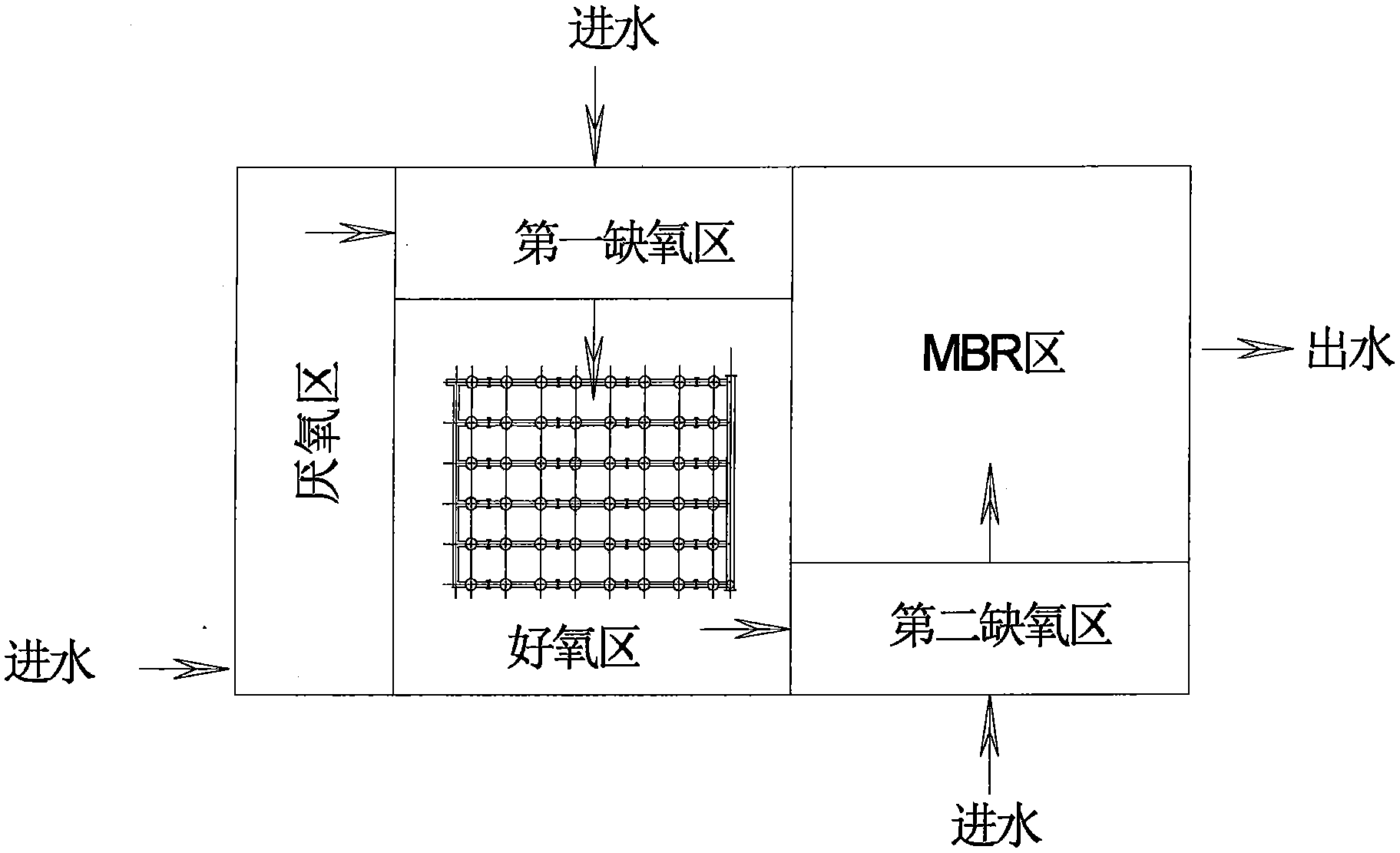

摘要附图
权利要求书
1.一种分段进水多级AO-MBR一体化污水处理设备，其特征在于，包括：厌氧区、第一缺氧区、好氧区、第二缺氧区、MBR区;
采取分点供水方式，进水管分别接厌氧区、第一缺氧区和第二缺氧区，厌氧区到第一缺氧区为上部溢流，第一缺氧区到好氧区为底部联通，好氧区到第二缺氧区为底部联通，第二缺氧区到MBR区为上部溢流。
2.如权利要求1所述一种分段进水多级AO-MBR一体化污水处理设备，其特征在于，所述厌氧区、第一缺氧区、好氧区、第二缺氧区、MBR区，各反应区内设置半软性组合填料。
说明书
一种分段进水多级AO-MBR一体化污水处理设备
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水处理设备。
背景技术
随着我国经济的稳定持续发展，工业化和城市化的不断推进，带来用水量的节节攀升，污水处理的压力也逐渐加大，然而部分地区污水处理设施配套尚不完善，排水管网未能覆盖，这些分散存在的污染源急需解决。针对这种现状，地埋式一体化污水处理设备开始得到应用。
目前，市场上的小型地埋式一体化污水处理设备种类繁多，主要处理工艺涉及到生物接触氧化法、A/O法以及A2/O法等。但该种设备普遍存在一些弊病，如水力停留时间较长、碳源利用率不高、氮磷去除不稳定。
实用新型内容
为了克服现有小型地埋式一体化污水处理设备的不足，本实用新型从优化处理工艺及设备结构、提高处理效率、降低能耗方面入手，创新研制出分段进水多级AO-MBR一体化污水处理设备。
本实用新型的技术方案是这样实现的：
一种分段进水多级AO-MBR一体化污水处理设备，包括：厌氧区、第一缺氧区、好氧区、第二缺氧区、MBR区;
采取分点供水方式，进水管分别接厌氧区、第一缺氧区和第二缺氧区，厌氧区到第一缺氧区为上部溢流，第一缺氧区到好氧区为底部联通，好氧区到第二缺氧区为底部联通，第二缺氧区到MBR区为上部溢流。
可选地，所述厌氧区、第一缺氧区、好氧区、第二缺氧区、MBR区，各反应区内设置半软性组合填料。
本实用新型的有益效果是：
处理效率高、节约能耗、占地面积小、使用及维护方便。
