申请日2015.12.11
公开(公告)日2016.05.11
IPC分类号F04B53/00
摘要
本实用新型公开了一种水泵，所述水泵包括壳体，所述水泵还包括位于所述壳体内的声音吸附装置和声音反射装置，所述声音吸附装置临近所述壳体的内壁设置，所述声音反射装置临近所述声音吸附装置设置。所述声音反射装置临近于所述声音吸附装置背向所述壳体的一面。本申请的实施例采用上述结构至少具有以下优点：由水泵产生的噪音首先经过声音反射装置降噪后，被声音吸附装置进一步吸收，从而提高了水泵的静音程度;水泵可以设置有阻尼装置，可以降低水泵的震动;水泵可以在其水管接头和/或限位部上设置有橡胶件，从而减少该部分引起的噪音和震动。

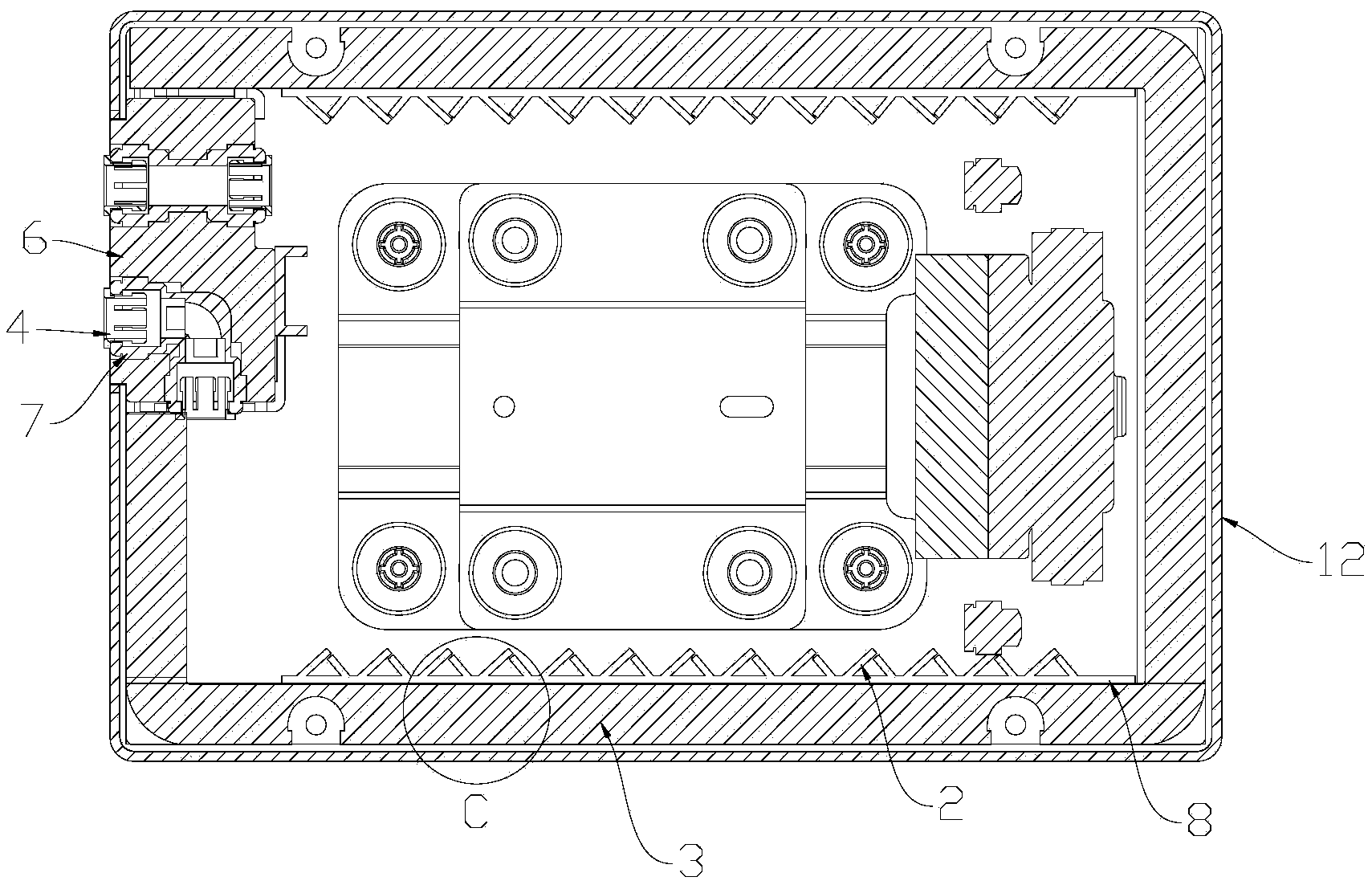

摘要附图
权利要求书
1.一种水泵，所述水泵包括壳体，其特征在于，所述水泵还包括位于所述壳体内的声音吸附装置和声音反射装置，所述声音吸附装置临近所述壳体的内壁设置，所述声音反射装置临近所述声音吸附装置设置。
2.根据权利要求1所述的水泵，其特征在于，所述声音反射装置临近于所述声音吸附装置背向所述壳体的一面。
3.根据权利要求1所述的水泵，其特征在于，所述声音吸附装置包括阻尼装置、PVC部以及吸音棉中的一种或几种。
4.根据权利要求1所述的水泵，其特征在于，所述声音吸附装置包括阻尼装置、PVC部、吸音棉，所述阻尼装置临近所述壳体的内壁设置，所述吸音棉临近所述声音吸附装置设置，所述PVC部位于所述吸音棉与所述阻尼装置之间。
5.根据权利要求1所述的水泵，其特征在于，所述声音反射装置具有褶皱部。
6.根据权利要求1所述的水泵，其特征在于，所述声音反射装置具有蜂窝部。
7.根据权利要求1所述的水泵，其特征在于，所述壳体内还设置有支撑件，所述声音反射装置固设在所述支撑件上。
8.根据权利要求1所述的水泵，其特征在于，所述壳体包括能拆卸地连接的底座和面罩，所述声音吸附装置和所述声音反射装置设置在所述底座和/或所述面罩内。
9.根据权利要求8所述的水泵，其特征在于，所述底座内包括第一声音吸附装置或第一声音反射装置，所述面罩内包括第二声音吸附装置或第二声音反射装置;当所述底座和所述面罩固定时，所述第一声音吸附装置和所述第二声音吸附装置相对设置，所述第一声音反射装置和所述第二声音反射装置相对设置。
10.根据权利要求1所述的水泵，其特征在于，所述水泵还包括水管接头，所述壳体具 有对所述水管接头进行限位的限位部，所述限位部处设置有第一橡胶件。
11.根据权利要求1所述的水泵，其特征在于，所述水泵还包括水管接头，所述壳体具有对所述水管接头进行限位的限位部，所述水管接头在与所述限位部接触的部分外设置有第二橡胶件。
12.根据权利要求1所述的水泵，其特征在于，所述水泵还包括水管接头，所述壳体具有对所述水管接头进行限位的限位部，所述限位部具有第一橡胶件;所述水管接头在与所述第一橡胶件接触的部分外设置有第二橡胶件。
13.一种水处理装置，其特征在于，它包括如权利要求1至12之一的水泵。
14.根据权利要求13所述的水处理装置，其特征在于，所述水处理装置为无桶式净水器，所述无桶式净水器的额定流量大于1L/min。
说明书
水泵以及水处理装置
技术领域
本实用新型涉及了水处理装置，尤其涉及一种水泵。
背景技术
在一些水处理装置中，水泵常常作为一种动力装置。在水泵驱动作用下，水被引导至预定位置。
现有技术中的水泵一般包括电机等零件。在电机的高速旋转下，可能会引起水泵产生震动，从而发出噪音。特别是对于一些额定流量较大的水处理装置，就需要较高的电机转速，因而更容易引起水泵发出噪音。
综上所述，需要研究出一种静音程度较好的水泵。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型所要解决的技术问题是提供了一种水泵以及水处理装置，其具有较好的静音程度。
本实用新型的具体技术方案是：
一种水泵，所述水泵包括壳体，所述水泵还包括位于所述壳体内的声音吸附装置和声音反射装置，所述声音吸附装置临近所述壳体的内壁设置，所述声音反射装置临近所述声音吸附装置设置。
优选地，所述声音反射装置临近于所述声音吸附装置背向所述壳体的一面。
优选地，所述声音吸附装置包括阻尼装置、PVC部以及吸音棉中的一种或几种。
优选地，所述声音吸附装置包括阻尼装置、PVC部、吸音棉，所述阻尼装置临近所述壳体的内壁设置，所述吸音棉临近所述声音吸附装置设置，所述PVC部位于所述吸音棉与所述阻尼装置之间。
优选地，所述声音反射装置具有褶皱部。
优选地，所述声音反射装置具有蜂窝部。
优选地，所述壳体内还设置有支撑件，所述声音反射装置固设在所述支撑件上。
优选地，所述壳体包括能拆卸地连接的底座和面罩，所述声音吸附装置和所述声音反射装置设置在所述底座和/或所述面罩内。
优选地，所述底座内包括第一声音吸附装置或第一声音反射装置，所述面罩内包括第二声音吸附装置或第二声音反射装置;当所述底座和所述面罩固定时，所述第一声音吸附装置和所述第二声音吸附装置相对设置，所述第一声音反射装置和所述第二声音反射装置相对设置。
优选地，所述水泵还包括水管接头，所述壳体具有对所述水管接头进行限位的限位部，所述限位部处设置有第一橡胶件。
优选地，所述水泵还包括水管接头，所述壳体具有对所述水管接头进行限位的限位部，所述水管接头在与所述限位部接触的部分外设置有第二橡胶件。
优选地，所述水泵还包括水管接头，所述壳体具有对所述水管接头进行限位的限位部，所述限位部具有第一橡胶件;所述水管接头在与所述第一橡胶件接触的部分外设置有第二橡胶件。
一种水处理装置，它包括如上述的水泵。
优选地，所述水处理装置为无桶式净水器，所述无桶式净水器的额定流量大于1L/min。
本申请的实施例采用上述结构至少具有以下优点：
1、由水泵产生的噪音首先经过声音反射装置降噪后，被声音吸附装置进一步吸收，从而提高了水泵的静音程度;
2、水泵可以设置有阻尼装置，可以降低水泵的震动;
3、水泵可以在其水管接头和/或限位部上设置有橡胶件，从而减少该部分引起的噪音和震动。
