申请日2015.11.27
公开(公告)日2016.02.17
IPC分类号C02F7/00
摘要
本发明提供了一种用于污水处理的曝气溶气装置，其能使得空气和水溶解更充分，以提供更加高效、稳定的溶气水。罐体内安装有支撑轴，支撑轴上套设有螺旋叶片，螺旋叶片的径向外缘面上嵌设有与罐体内壁贴合的密封条，螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，罐体安装有进水接管、出水接管，进水接管、出水接管分别联通导流通道的两端，进水接管倾斜设置并与导流通道的螺旋方向相切;支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机。
权利要求书
1.一种用于污水处理的曝气溶气装置，其包括具有圆柱形内腔的罐体，其特征在于：所述罐体内安装有支撑轴，支撑轴上套设有螺旋叶片，所述螺旋叶片的径向外缘面上嵌设有与罐体内壁贴合的密封条、其轴向两侧设有防止其在罐体内滑动的固定件，所述螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，所述罐体安装有进水接管、出水接管，所述进水接管、出水接管分别联通所述导流通道的两端，所述进水接管倾斜设置并与所述导流通道的螺旋方向相切;
所述支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，所述螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，所述第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机。
2.根据权利要求1所述的一种用于污水处理的曝气溶气装置，其特征在于：所述密封条的横截面为倒U形，所述密封条包括顶部和位于顶部两侧的连接部，所述连接部下端设有朝向内侧的凸起，所述螺旋叶片的径向外缘面上设有与所述密封条配合的卡槽。
3.根据权利要求1所述的一种用于污水处理的曝气溶气装置，其特征在于：所述第二通孔为锥形孔，其开口较小的一端朝向螺旋叶片外侧。
4.根据权利要求3所述的一种用于污水处理的曝气溶气装置，其特征在于：所述第二通孔的锥角为30°～35°。
说明书
一种用于污水处理的曝气溶气装置
技术领域
本发明涉及污水净化技术领域，具体涉及一种用于污水处理的曝气溶气装置。
背景技术
现有的溶气罐包括中空结构的罐体，罐体上设有进水口、出水口、进气口、压力表和安全阀，罐体内设有一个与进水口连接的射流器，与传统的曝气设备相比，空气与水的溶解程度稍有提高，但溶气水的效果仍不理想。
发明内容
针对上述问题，本发明提供了一种用于污水处理的曝气溶气装置，其能使得空气和水溶解更充分，以提供更加高效、稳定的溶气水。

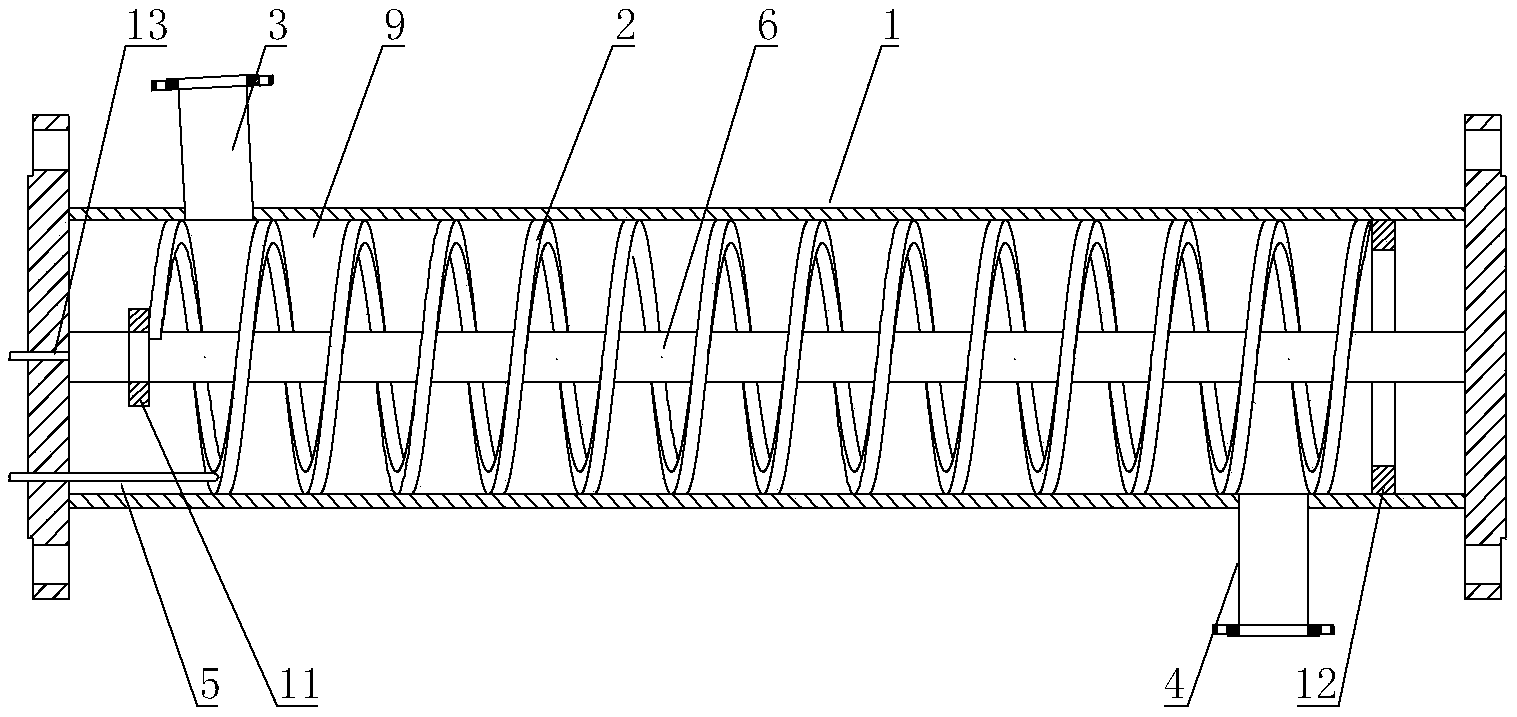

其技术方案是这样的，其包括具有圆柱形内腔的罐体，其特征在于：所述罐体内安装有支撑轴，支撑轴上套设有螺旋叶片，所述螺旋叶片的径向外缘面上嵌设有与罐体内壁贴合的密封条、其轴向两侧设有防止其在罐体内滑动的固定件，所述螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，所述罐体安装有进水接管、出水接管，所述进水接管、出水接管分别联通所述导流通道的两端，所述进水接管倾斜设置并与所述导流通道的螺旋方向相切;
所述支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，所述螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，所述第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机。
进一步地，所述密封条的横截面为倒U形，所述密封条包括顶部和位于顶部两侧的连接部，所述连接部下端设有朝向内侧的凸起，所述螺旋叶片的径向外缘面上设有与所述密封条配合的卡槽。
进一步地，所述第二通孔为锥形孔，其开口较小的一端朝向螺旋叶片外侧。
更进一步地，所述第二通孔的锥角为30°～35°。
采用本发明的曝气溶气装置，所述螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，并且进水接管倾斜设置并与导流通道的螺旋方向相切，使得清水进入罐体内后沿导流通道呈螺旋状前进，减少阻力;支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，使得高压空气以细小气泡的形式进入水中，提高空气与水的接触面接，使得空气和水溶解更充分，以提供更加高效、稳定的溶气水。
