申请日2015.11.27
公开(公告)日2016.02.17
IPC分类号C02F9/08
摘要
本发明提供了一种用于污水处理的曝气溶气罐，其能使得空气和水溶解更充分，以提供更加高效、稳定的溶气水。其包括具有圆柱形内腔的罐体，罐体内安装有支撑轴和超声波发生器，支撑轴上安装有螺旋叶片，螺旋叶片的径向外缘面上嵌设有与罐体内壁贴合的密封条，螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，罐体安装有进水接管、出水接管，进水接管、出水接管分别联通导流通道的两端;支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机。
权利要求书
1.一种用于污水处理的曝气溶气罐，其包括具有圆柱形内腔的罐体，其特征在于：所述罐体内安装有支撑轴，支撑轴上安装有螺旋叶片，所述螺旋叶片的宽度与所述螺旋叶片径向内缘面到支撑轴外缘面的距离的比值为1/5～2/3，所述螺旋叶片的径向外缘面上嵌设有与罐体内壁贴合的密封条、其轴向两侧设有防止其在罐体内滑动的固定件，所述螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，所述罐体安装有进水接管、出水接管，所述进水接管、出水接管分别联通所述导流通道的两端，所述进水接管倾斜设置并与所述导流通道的螺旋方向相切;所述支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，所述螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，所述第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机;所述罐体靠近出水接管一侧设有若干围绕支撑轴均布的超声波发生器，所述超声波发生器的前端朝向螺旋叶片围绕支撑轴所形成的空间。
2.根据权利要求1所述的一种用于污水处理的曝气溶气罐，其特征在于：所述密封条的横截面为倒U形，所述密封条包括顶部和位于顶部两侧的连接部，所述连接部下端设有朝向内侧的凸起，所述螺旋叶片的径向外缘面上设有与所述密封条配合的卡槽。
说明书
一种用于污水处理的曝气溶气罐
技术领域
本发明涉及污水净化技术领域，具体涉及一种用于污水处理的曝气溶气罐。
背景技术
现有的溶气罐包括中空结构的罐体，罐体上设有进水口、出水口、进气口、压力表和安全阀，罐体内设有一个与进水口连接的射流器，与传统的曝气设备相比，空气与水的溶解程度稍有提高，但溶气水的效果仍不理想。
发明内容
针对上述问题，本发明提供了一种用于污水处理的曝气溶气罐，其能使得空气和水溶解更充分，以提供更加高效、稳定的溶气水。

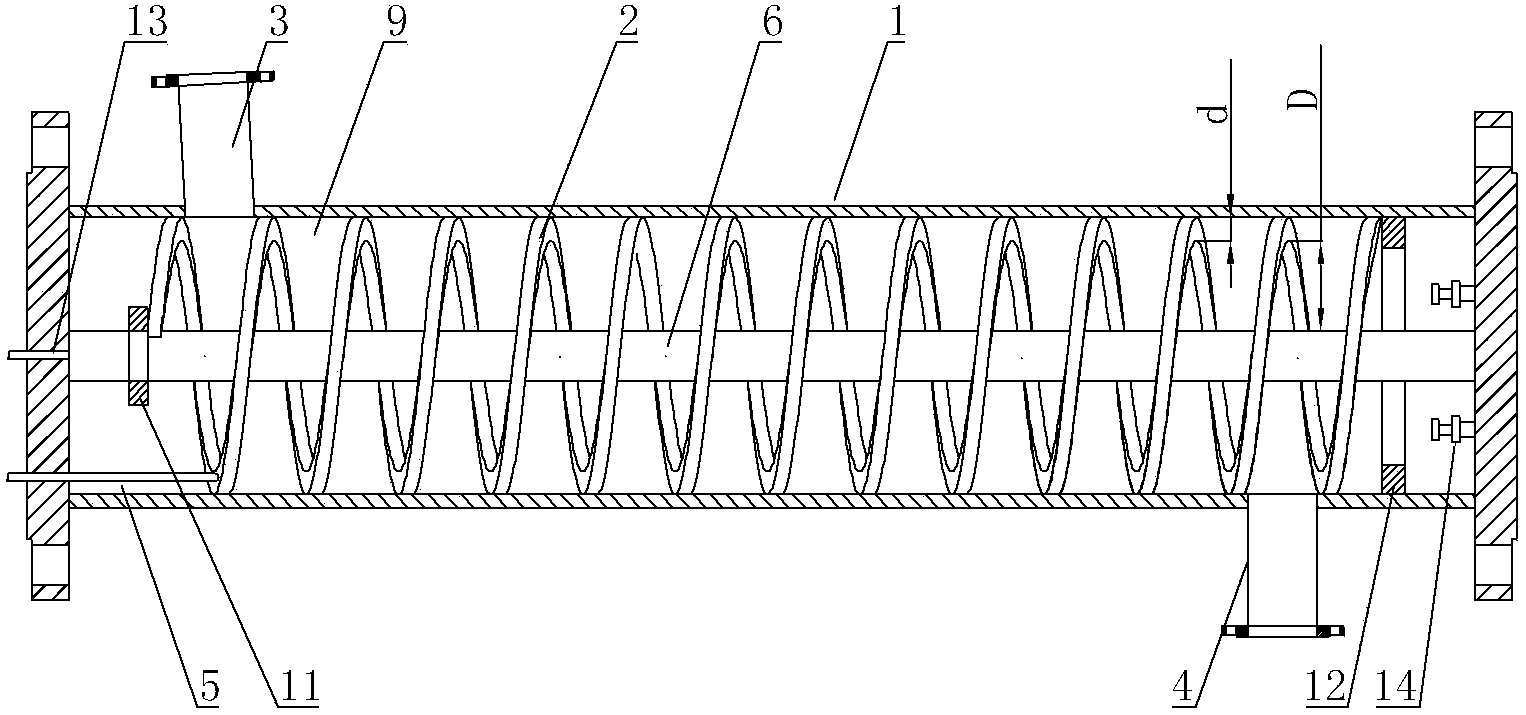

其技术方案是这样的，其包括具有圆柱形内腔的罐体，其特征在于：所述罐体内安装有支撑轴，支撑轴上安装有螺旋叶片，所述螺旋叶片的宽度与所述螺旋叶片径向内缘面到支撑轴外缘面的距离的比值为1/5～2/3，所述螺旋叶片的径向外缘面上嵌设有与罐体内壁贴合的密封条、其轴向两侧设有防止其在罐体内滑动的固定件，所述螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，所述罐体安装有进水接管、出水接管，所述进水接管、出水接管分别联通所述导流通道的两端，所述进水接管倾斜设置并与所述导流通道的螺旋方向相切;
所述支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，所述螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，所述第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机;
所述罐体靠近出水接管一侧设有若干围绕支撑轴均布的超声波发生器，所述超声波发生器的前端朝向螺旋叶片围绕支撑轴所形成的空间。
进一步地，所述密封条的横截面为倒U形，所述密封条包括顶部和位于顶部两侧的连接部，所述连接部下端设有朝向内侧的凸起，所述螺旋叶片的径向外缘面上设有与所述密封条配合的卡槽。
进一步地，所述第一通孔、所述的第二通孔为圆柱形通孔。
采用本发明的曝气溶气装置，螺旋叶片、密封条和罐体内壁构成螺旋状的导流通道，并且进水接管倾斜设置并与导流通道的螺旋方向相切，使得清水进入罐体内后沿导流通道呈螺旋状前进，减少阻力;支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片厚度方向的两侧表面分布有与第二腔体联通的第二通孔，使得高压空气以细小气泡的形式进入水中，罐体靠近出水接管一侧设有若干围绕支撑轴均布的超声波发生器，超声波发生器的前端朝向螺旋叶片围绕支撑轴所形成的空间，气泡在超声波的作用下进一步破裂为更为微小的气泡，从而提高空气与水的接触面接，使得空气和水溶解更充分，以提供更加高效、稳定的溶气水。
