申请日2015.11.27
公开(公告)日2016.02.17
IPC分类号B65D90/00; E03F5/10
摘要
本发明提供了一种污水蓄水池的液位调节机构，其结构简单，液位调节方便，并且能够确保整个污水处理系统的正常运行。其包括外置的液位调节器，液位调节器包括槽体、能够弹性伸缩的软管、拉簧、硬质的伸缩套管、连接块和升降装置，槽体的底部设有污水进口和污水出口，污水蓄水池一侧分隔为两个出水区，每个出水区的侧壁上各设有一出水接管，两个出水接管通过三通接头、管道与污水进口联通、并分别设有阀门;软管的两端分别与连接块的中心通孔、槽体的污水进口联通、并且密封连接，软管外依次套设有拉簧和伸缩套管，拉簧的两端、伸缩套管的两端均分别与连接块、槽体的底壁固定连接，连接块连接升降装置。
权利要求书
1.一种污水蓄水池的液位调节机构，其包括外置的液位调节器，所述液位调节器包括槽体、能够弹性伸缩的软管、拉簧、硬质的伸缩套管、连接块和升降装置，所述槽体的底部设有污水进口和污水出口，污水蓄水池一侧通过纵向隔板、横向隔板分隔为两个出水区，所述纵向隔板对应每个出水区分别设有闸门，每个出水区的侧壁上各设有一出水接管，两个出水接管通过三通接头、管道与所述污水进口联通、并分别设有阀门;所述软管的两端分别与所述连接块的中心通孔、所述槽体的污水进口联通、并且密封连接，所述软管外依次套设有拉簧和伸缩套管，所述拉簧的两端、所述伸缩套管的两端均分别与所述连接块、所述槽体的底壁固定连接，所述连接块连接升降装置、并在升降装置的作用下带动所述软管、拉簧和伸缩套管沿液位的深度方向伸缩。
2.根据权利要求1所述的一种污水蓄水池的液位调节机构，其特征在于：所述升降装置包括连接架、支撑梁、丝杆、丝杆螺母和手轮，所述连接架固定于所述连接块上、并与连接块的中心通孔之间设有空隙以供液体流出，所述支撑梁固定于槽体上部，丝杆螺母与所述手轮固定连接，所述丝杆上端与所述丝杆螺母螺纹连接、其下端穿过所述支撑梁后与所述连接架固定连接。
3.根据权利要求1所述的一种污水蓄水池的液位调节机构，其特征在于：所述连接块的下端面沿中心通孔的外周设有第一环槽，所述拉簧的上端固定于所述第一环槽内。
4.根据权利要求3所述的一种污水蓄水池的液位调节机构，其特征在于：所述软管的两端分别设有环状凸缘，所述中心通孔的上部、所述污水进口的上部分别对应环状凸缘设有第二环槽、第三环槽，所述软管穿过所述连接块的中心通孔，其上端的环状凸缘通过第一压盖压装于第二环槽内、其下端的环状凸缘通过第二压盖压装于第三环形槽内。
5.根据权利要求4所述的一种污水蓄水池的液位调节机构，其特征在于：所述第一压盖的下端面、第二压盖的下端面分别设有凸起。
说明书
一种污水蓄水池的液位调节机构
技术领域
本发明涉及液位调节装置，具体涉及一种污水蓄水池的液位调节机构。
背景技术
污水蓄水池内设置的液位调节装置包括出水管、铁皮和卡箍，出水管的管壁设有沿轴向延伸的出水孔，铁皮包裹部分出水孔、并通过卡箍与出水管紧固连接。通过出水孔裸露部分的高度调节液位。调节时，需松动卡箍，然后沿出水管轴向平移铁皮，再紧固卡箍，操作较为繁琐。此外，该出水管易被污水中的颗粒堵塞，清理时间长，导致整个污水处理系统的瘫痪。
发明内容
针对上述问题，本发明提供了一种污水蓄水池的液位调节机构，其结构简单，液位调节方便，并且能够确保整个污水处理系统的正常运行。
其技术方案是这样的，其包括外置的液位调节器，所述液位调节器包括槽体、能够弹性伸缩的软管、拉簧、硬质的伸缩套管、连接块和升降装置，所述槽体的底部设有污水进口和污水出口，污水蓄水池一侧通过纵向隔板、横向隔板分隔为两个出水区，所述纵向隔板对应每个出水区分别设有闸门，每个出水区的侧壁上各设有一出水接管，两个出水接管通过三通接头、管道与所述污水进口联通、并分别设有阀门;所述软管的两端分别与所述连接块的中心通孔、所述槽体的污水进口联通、并且密封连接，所述软管外依次套设有拉簧和伸缩套管，所述拉簧的两端、所述伸缩套管的两端均分别与所述连接块、所述槽体的底壁固定连接，所述连接块连接升降装置、并在升降装置的作用下带动所述软管、拉簧和伸缩套管沿液位的深度方向伸缩。
进一步地，所述升降装置包括连接架、支撑梁、丝杆、丝杆螺母和手轮，所述连接架固定于所述连接块上、并与连接块的中心通孔之间设有空隙以供液体流出，所述支撑梁固定于槽体上部，丝杆螺母与所述手轮固定连接，所述丝杆上端与所述丝杆螺母螺纹连接、其下端穿过所述支撑梁后与所述连接架固定连接。
进一步地，所述连接块的下端面沿中心通孔的外周设有第一环槽，所述拉簧的上端固定于所述第一环槽内。
进一步地，所述软管的两端分别设有环状凸缘，所述中心通孔的上部、所述污水进口的上部分别对应环状凸缘设有第二环槽、第三环槽，所述软管穿过所述连接块的中心通孔，其上端的环状凸缘通过第一压盖压装于第二环槽内、其下端的环状凸缘通过第二压盖压装于第三环形槽内。
更进一步地，所述第一压盖的下端面、第二压盖的下端面分别设有凸起。

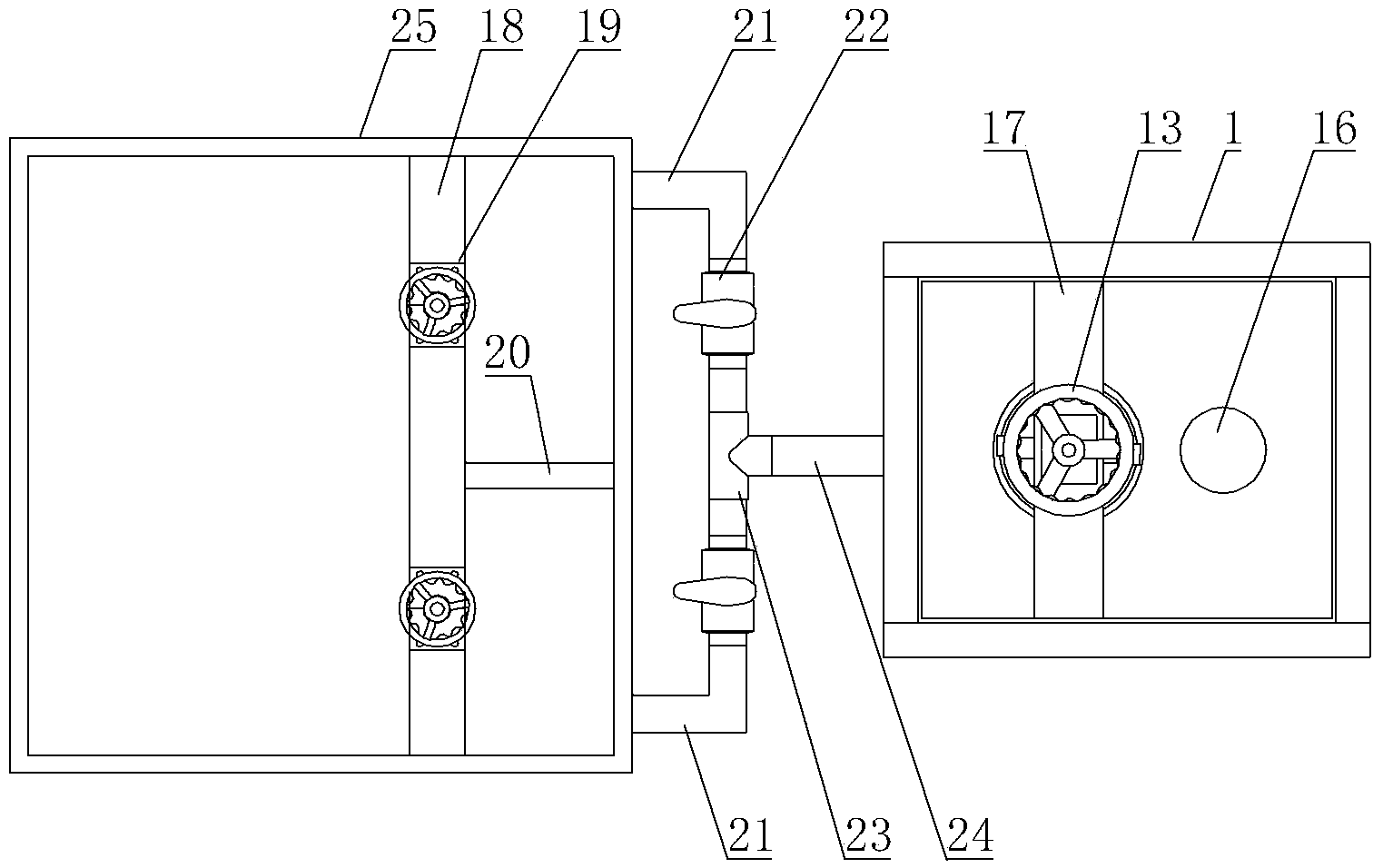

采用本发明的液位调节机构，液位调节器的升降装置带动软管、拉簧和伸缩套管相沿液位的深度方向伸缩，根据连通管原理，气浮池内的液位与软管内的液位保持一致，通过软管的伸缩移动改变气浮池内的液位高度，其结构简单，液位调节方便;污水蓄水池一侧通过纵向隔板、横向隔板分隔为两个出水区，纵向隔板对应每个出水区分别设有闸门，每个出水区的侧壁上各设有一出水接管，两个出水接管通过三通接头、管道与污水进口联通、并分别设有阀门，在常规使用时，打开其中一个出水区的闸门和阀门，堵塞后，打开另一个出水区的闸门和阀门，同时对堵塞的区域进行清堵，以确保整个污水处理系统的正常运行。
