申请日2015.11.27
公开(公告)日2016.02.17
IPC分类号C02F1/20; C02F101/16
摘要
本发明公开了一种采用气提法去除兰炭废水中氨气的装置，属于兰炭中废水处理技术领域。包括废水罐、冷凝器及氨水罐，废水罐通过连接管与冷凝器相连，冷凝器通过冷凝管与氨水罐相连;在废水罐一侧壁底部设有用于通入兰炭废水的进水管，在同侧壁上部设有用于通入水蒸气的蒸汽管。由于水蒸汽中氨气浓度为零，而兰炭废水中的氨气浓度较高，氨气在浓度差作用下从兰炭废水中溢入到蒸汽中，随蒸汽的流动被带入到冷凝器中，被冷凝器中的循环冷却水通过冷凝管流入到氨水罐中被回收利用。该装置结构简单紧凑、节能环保、氨气回收效率高。
权利要求书

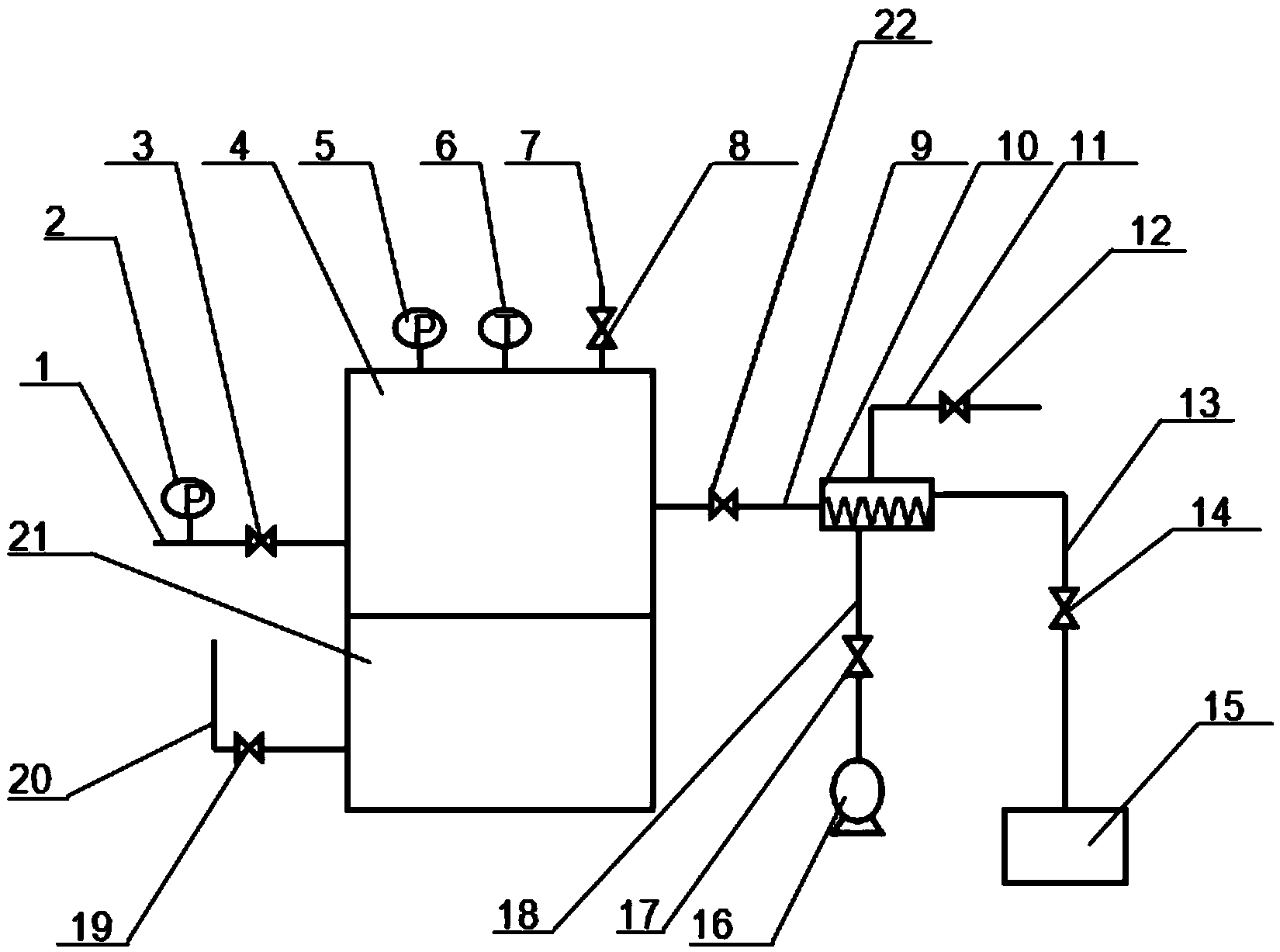

1.一种采用气提法去除兰炭废水中氨气的装置，其特征在于，包括废水罐 (4)、冷凝器(10)及氨水罐(15)，废水罐(4)通过连接管(9)与冷凝器(10) 相连，冷凝器(10)通过冷凝管(13)与氨水罐(15)相连;在冷凝器(10) 底部设有冷水管(18)，冷水管(18)末端连接循环水泵(16)，在冷水管(18) 上还设有冷水截止阀(17);在废水罐(4)一侧壁底部设有用于通入兰炭废水 (21)的进水管(20)，在同侧壁上部设有用于通入水蒸气的蒸汽管(1);在废水罐(4)顶部还设有混合压力表(5)及混合气温表(6)。
2.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，在冷凝器(10)顶部设有排水管(11)，在排水管(11)顶部设有排水阀 (12)。
3.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，在废水罐(4)顶部设有排气管(7)，在排气管(7)上设有排气阀(8)。
4.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，在蒸汽管(1)上设有蒸汽压力表(2)及蒸汽截止阀(3)。
5.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，在冷凝管(13)上设有冷凝阀(14)。
6.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，在进水管(20)上设有进水阀(19)。
7.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，在连接管(9)上设有截止阀(22)。
8.根据权利要求1所述的采用气提法去除兰炭废水中氨气的装置，其特征在于，蒸汽管(1)的管口高于兰炭废水(21)的液面。
说明书
一种采用气提法去除兰炭废水中氨气的装置
技术领域
本发明属于煤低温干馏制备兰炭中废水处理技术领域，涉及一种采用气提法去除兰炭废水中氨气的装置。
背景技术
在陕西榆林、神府等地，采用神府煤低温干馏制备兰炭以及荒煤气冷凝产生煤焦油时会排放大量的熄焦废水和煤焦油冷凝废水，其中溶解有高浓度的氨气，这些废水如果不加以处理而排放入环境中，溶解在废水中的氨会挥发到大气中，造成厂区氨气浓度较高，工人和周围居民大量吸入会严重损害身体健康，有必要采取有效措施来去除兰炭废水中的氨气。尽管目前已有研究机构提出采用MPA法和渗透膜技术对兰炭废水中的污染物进行处理，但该技术对兰炭废水中酚类处理的效果较好，而对兰炭废水中的氨气仅能去除50%，去除能力有限。为此有必要提出更加先进的处理装置加强兰炭废水中氨气的处理。
发明内容
为了克服上述现有技术存在的缺陷，本发明的目的在于提供一种采用气提法去除兰炭废水中氨气的装置，该装置结构设计合理，简单紧凑，节能环保，氨气回收效率高。
本发明是通过以下技术方案来实现：
一种采用气提法去除兰炭废水中氨气的装置，包括废水罐、冷凝器及氨水罐，废水罐通过连接管与冷凝器相连，冷凝器通过冷凝管与氨水罐相连;在冷凝器底部设有冷水管，冷水管末端连接循环水泵，在冷水管上还设有冷水截止阀;在废水罐一侧壁底部设有用于通入兰炭废水的进水管，在同侧壁上部设有用于通入水蒸气的蒸汽管;在废水罐顶部还设有混合压力表及混合气温表。
在冷凝器顶部设有排水管，在排水管顶部设有排水阀。
在废水罐顶部设有排气管，在排气管上设有排气阀。
在蒸汽管上设有蒸汽压力表及蒸汽截止阀。
在冷凝管上设有冷凝阀。
在进水管上设有进水阀。
在连接管上设有截止阀。
蒸汽管的管口高于兰炭废水的液面。
与现有技术相比，本发明具有以下有益的技术效果：
本发明公开的采用气提法去除兰炭废水中氨气的装置，设有通过管路依次相连的废水罐、冷凝器及氨水罐，并且在废水罐侧壁上设有蒸汽管，能够将水蒸汽通入到该装有兰炭废水的废水罐中，由于水蒸汽中氨气浓度为零，而兰炭废水中的氨气浓度较高。氨气在浓度差作用下从兰炭废水中溢入到蒸汽中，随蒸汽的流动被带入到冷凝器中(冷凝器底部设有与循环水泵相连的冷水管，能够向冷凝器提供循环冷却水)，被冷凝器中的循环冷却水通过冷凝管流入到氨水罐中被回收利用。同时，在废水罐顶部还设有混合压力表和混合气温表，能够读出反应时的压力及温度，可以监控反应，同时保证装置使用安全该装置结构简单紧凑、节能环保、回收效率高。
