申请日2015.11.27
公开(公告)日2016.02.17
IPC分类号C02F7/00; C02F1/24
摘要
本发明提供了一种用于污水处理的溶气罐的结构，其能大幅提高空气的溶解率，从而确保气浮效果。其包括中空的罐体，罐体一侧的上部安装有进水接管、另一侧的下部安装有出水接管，其特征在于：罐体内固定有支撑轴，支撑轴上设置有螺旋叶片，螺旋叶片的径向外周与罐体间设有空隙，支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片表面分布有与第二腔体联通的第二通孔，第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机。
权利要求书
1.一种用于污水处理的溶气罐的结构，其包括罐体，其特征在于：其包括中空的罐体，所述罐体一侧的上部安装有进水接管、另一侧的下部安装有出水接管，其特征在于：所述罐体内固定有沿轴向设置的支撑轴，所述支撑轴上设置有螺旋叶片，所述螺旋叶片的径向外周与罐体间设有空隙，所述支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，所述螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片表面分布有与第二腔体联通的第二通孔，所述第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机，所述罐体靠近进水接管的侧壁上固定有第一超声波发生器，所述第一超声波发生器位于螺旋叶片的径向上沿与罐体顶壁之间，所述罐体靠近出水接管的侧壁上固定有第二超声波发生器，所述第二超声波发生器位于螺旋叶片的径向下沿与罐体底壁之间。
2.根据权利要求1所述的一种用于污水处理的溶气罐的结构，其特征在于：所述第一通孔、第二通孔为圆柱形通孔。
3.根据权利要求1所述的一种用于污水处理的溶气罐的结构，其特征在于：所述罐体的两侧壁上分别安装有法兰。
说明书
一种用于污水处理的溶气罐的结构
技术领域
本发明涉及污水处理技术领域，具体涉及一种用于污水处理的溶气罐的结构。
背景技术
现有的溶气罐包括中空结构的罐体，罐体上设有进水口、出水口、进气口、压力表和安全阀，罐体内设有一个与进水口连接的射流器，与传统的曝气设备相比，空气的溶解率虽有一定提高，但气浮效果仍不理想。
发明内容
针对上述问题，本发明提供了一种用于污水处理的溶气罐的结构，其能大幅提高空气的溶解率，从而确保气浮效果。

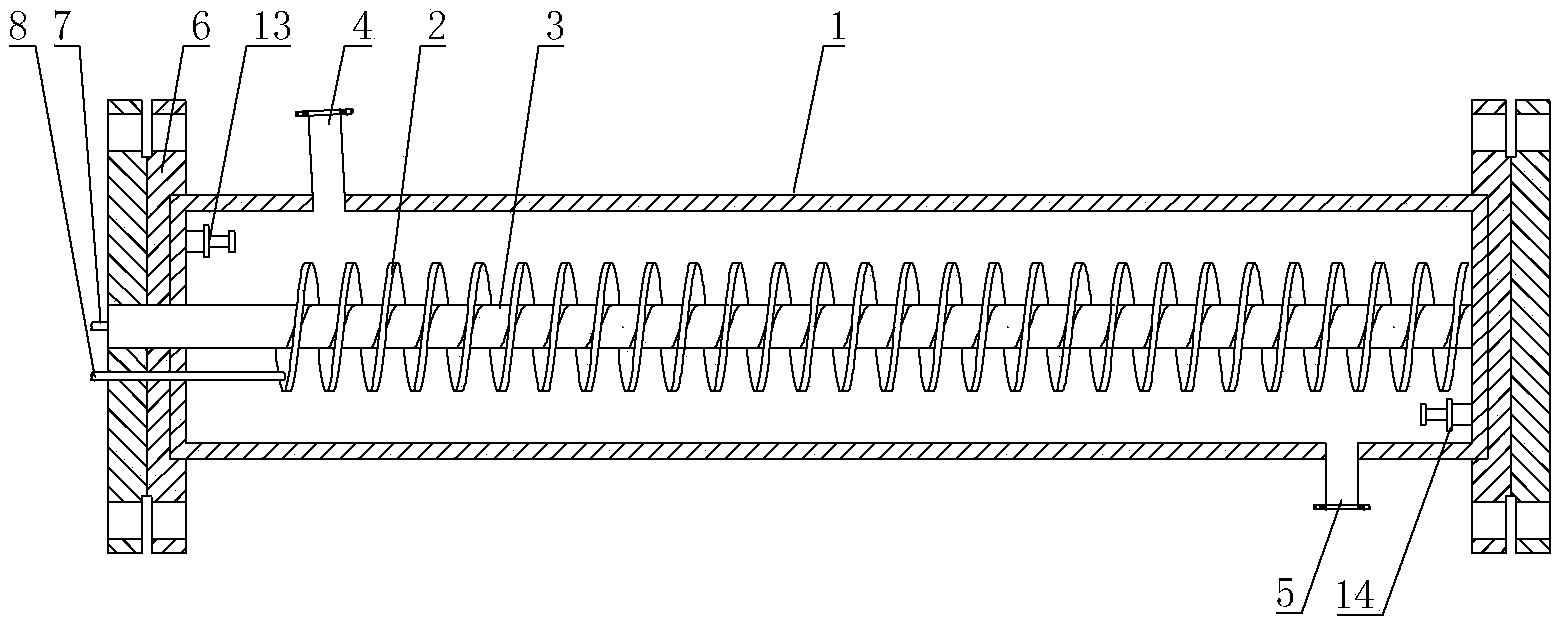

其技术方案是这样的，其包括中空的罐体，所述罐体一侧的上部安装有进水接管、另一侧的下部安装有出水接管，其特征在于：所述罐体内固定有沿轴向设置的支撑轴，所述支撑轴上设置有螺旋叶片，所述螺旋叶片的径向外周与罐体间设有空隙，所述支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，所述螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片表面分布有与第二腔体联通的第二通孔，所述第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机，所述罐体靠近进水接管的侧壁上固定有第一超声波发生器，所述第一超声波发生器位于螺旋叶片的径向上沿与罐体顶壁之间，所述罐体靠近出水接管的侧壁上固定有第二超声波发生器，所述第二超声波发生器位于螺旋叶片的径向下沿与罐体底壁之间。
进一步地，所述第一通孔、第二通孔为圆柱形通孔。
进一步地，所述罐体的两侧壁上分别安装有法兰。
采用本发明的溶气罐的结构，罐体内固定有沿轴向设置的支撑轴，支撑轴上设置有螺旋叶片，螺旋叶片的径向外周与罐体间设有空隙，支撑轴设有沿轴向延伸的第一腔体、并在轴体表面分布有与第一腔体联通的第一通孔，螺旋叶片设有沿螺旋弯曲方向延伸的第二腔体、并在叶片表面分布有与第二腔体联通的第二通孔，第一腔体、第二腔体均通过高压空气接管连接高压空气压缩机，使得高压空气以细小气泡的形式进入水中，使得空气的溶解率大幅提高;罐体靠近进水接管的侧壁上固定有第一超声波发生器，第一超声波发生器位于螺旋叶片的径向上沿与罐体顶壁之间，罐体靠近出水接管的侧壁上固定有第二超声波发生器，第二超声波发生器位于螺旋叶片的径向下沿与罐体底壁之间，使得气泡在超声波的作用下破裂为更多的小气泡，增大空气与水的接触面积，进一步提高空气的溶解率，从而确保气浮效果。
