申请日2015.12.11
公开(公告)日2016.05.11
IPC分类号B01D24/02; B01D24/46
摘要
一种污水处理厂用的活性砂过滤器，包括滤池，所述滤池中央设有提升轴，所述提升轴上设有螺旋提升叶片，所述螺旋提升叶片外部套设有套筒;所述滤池上部设有塑料滤料，滤池下部设有石英砂，所述塑料滤料和石英砂之间设置有滤网;所述滤池的顶部设有洗砂器和集水堰，所述洗砂器包括内筒，所述内筒和套筒的外侧壁之间设有若干洗砂板，所述洗砂板交错设置在内筒和套筒的外侧壁之间;所述内筒的上方为污水溢流堰，所述污水溢流堰底部设有一连通到滤池外部的污水管，所述洗砂器的下端口设有环形曝气管。本实用新型的有益效果是布水装置的布水效果好，有利于污水的处理;利用螺旋提升叶片可以避免提砂管的堵塞。

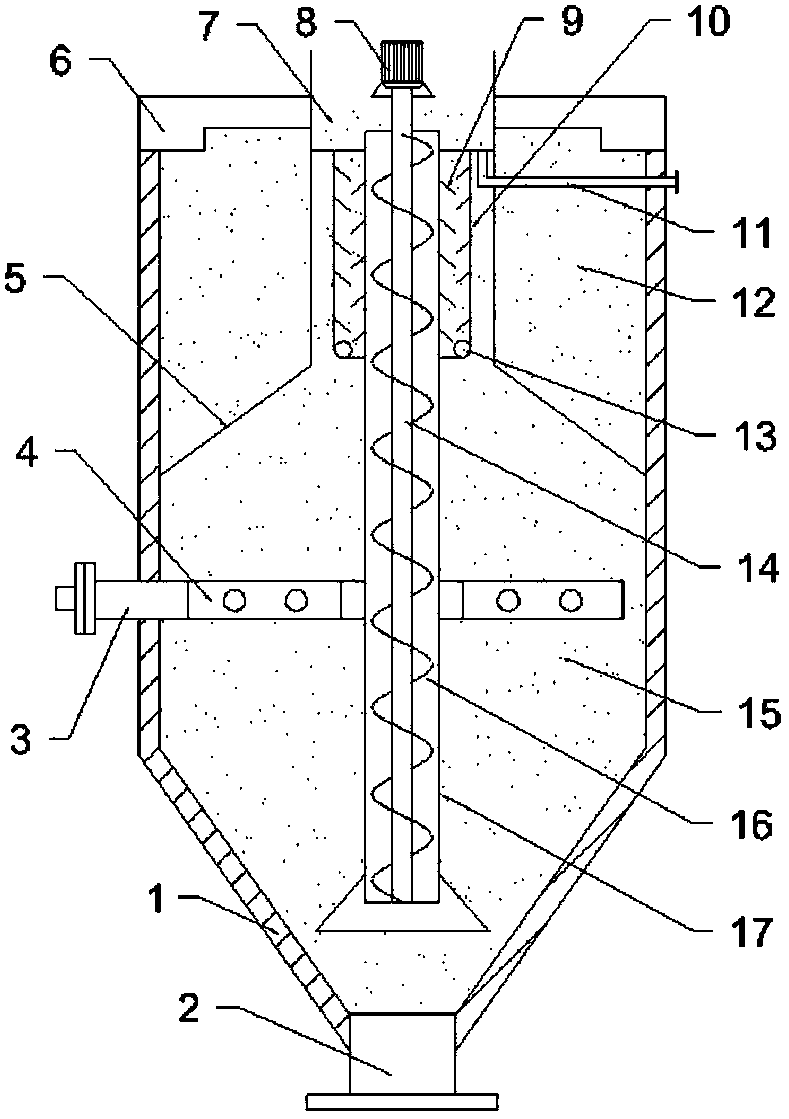

摘要附图
权利要求书
1.一种污水处理厂用的活性砂过滤器，包括滤池，其特征在于，所述滤池中央设有提升轴，所述提升轴上设有螺旋提升叶片，所述螺旋提升叶片外部套设有套筒;所述滤池上部设有塑料滤料，滤池下部设有石英砂，所述塑料滤料和石英砂之间设置有滤网;所述滤池的顶部设有洗砂器和集水堰，所述洗砂器包括内筒，所述内筒和套筒的外侧壁之间设有若干洗砂板，所述洗砂板交错设置在内筒和套筒的外侧壁之间;所述内筒的上方为污水溢流堰，所述污水溢流堰底部设有一连通到滤池外部的污水管，所述洗砂器的下端口设有环形曝气管;所述滤池中部设有布水装置，所述布水装置与进水管相连接，所述布水装置包括外环水管、内环水管和若干连接水管，所述外环水管和内环水管通过若干连接水管相连通，所述外环水管、内环水管和连接水管上均匀设有若干布水孔。
2.根据权利要求1所述的一种污水处理厂用的活性砂过滤器，其特征在于，所述提升轴与位于滤池上方的电机相连接。
3.根据权利要求1所述的一种污水处理厂用的活性砂过滤器，其特征在于，所述污水溢流堰的高度低于集水堰的高度。
4.根据权利要求1或2所述的一种污水处理厂用的活性砂过滤器，其特征在于，所述滤池的底部设有排空口。
说明书
一种污水处理厂用的活性砂过滤器
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种污水处理厂用的活性砂过滤器。
背景技术
活性砂过滤器是使污水流过一定厚度的滤料砂，利用滤料砂吸附水中的细小污物，并通过压缩空气将滤料砂提升到洗砂器中进行清洗，然后再将洗净的滤料砂回流到过滤层循环使用的一种水处理方法。目前，活性砂过滤器通常由底部呈倒锥形结构的罐体、位于该罐体中的集水堰和洗砂器、位于该洗砂器下方的布水装置、导砂装置、以及与所述洗砂器连通的气提管。
现有技术中，布水装置将污水送入滤池内时，其污水分布不均匀，造成滤料砂的处理效果不佳;此外，通过气提石英砂会容易导致提砂管的堵塞;清洗动力小，石英砂的清洗不彻底，影响过滤效果。
实用新型内容
本实用新型的目的在于提供一种污水处理厂用的活性砂过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理厂用的活性砂过滤器，包括滤池，所述滤池中央设有提升轴，所述提升轴上设有螺旋提升叶片，所述螺旋提升叶片外部套设有套筒;所述滤池上部设有塑料滤料，滤池下部设有石英砂，所述塑料滤料和石英砂之间设置有滤网;所述滤池的顶部设有洗砂器和集水堰，所述洗砂器包括内筒，所述内筒和套筒的外侧壁之间设有若干洗砂板，所述洗砂板交错设置在内筒和套筒的外侧壁之间;所述内筒的上方为污水溢流堰，所述污水溢流堰底部设有一连通到滤池外部的污水管，所述洗砂器的下端口设有环形曝气管;所述滤池中部设有布水装置，所述布水装置与进水管相连接，所述布水装置包括外环水管、内环水管和若干连接水管，所述外环水管和内环水管通过若干连接水管相连通，所述外环水管、 内环水管和连接水管上均匀设有若干布水孔。
作为本实用新型进一步的方案：所述提升轴与位于滤池上方的电机相连接。
作为本实用新型再进一步的方案：所述污水溢流堰的高度低于集水堰的高度。
作为本实用新型再进一步的方案：所述滤池的底部设有排空口。
本实用新型的有益效果是布水装置的布水效果好，有利于污水的处理;利用螺旋提升叶片可以避免提砂管的堵塞;增加了石英砂与洗砂板之间的碰撞次数，从而更容易使吸附在石英砂上的污物脱离并随气泡上升，然后通过污水溢流堰排出，清洗更彻底。
