申请日2015.11.27
公开(公告)日2016.03.02
IPC分类号C02F9/04; C02F1/50; B05B13/02; B05B3/10
摘要
本发明公开一种杀菌的污水处理装置，包括依次连接的初沉池、接触氧化池、二沉池、消毒池和污泥池，所述消毒池内设有喷洒旋嘴组件，所述喷洒旋嘴组件包括转轴、与转轴转动连接的上喷嘴组和下喷嘴组;上喷嘴组包括与转轴连接的两根长横杆一和两根短横杆一，长横杆一和短横杆一的末端均连接有一上喷嘴;下喷嘴组包括与转轴连接的两根长横杆二和两根短横杆二，长横杆二和短横杆二的末端均连接有一下喷嘴;二沉池与消毒池间设有连通管，连通管上设有水泵，连通管通过水接口与转轴连接，所述水接口呈T型，水接口包括横杆部和纵杆部，横杆部设有中空的横杆通道，纵杆部设有中空的纵杆通道。本发明提供一种消毒效率高效稳定的医疗杀菌的污水处理装置。
权利要求书

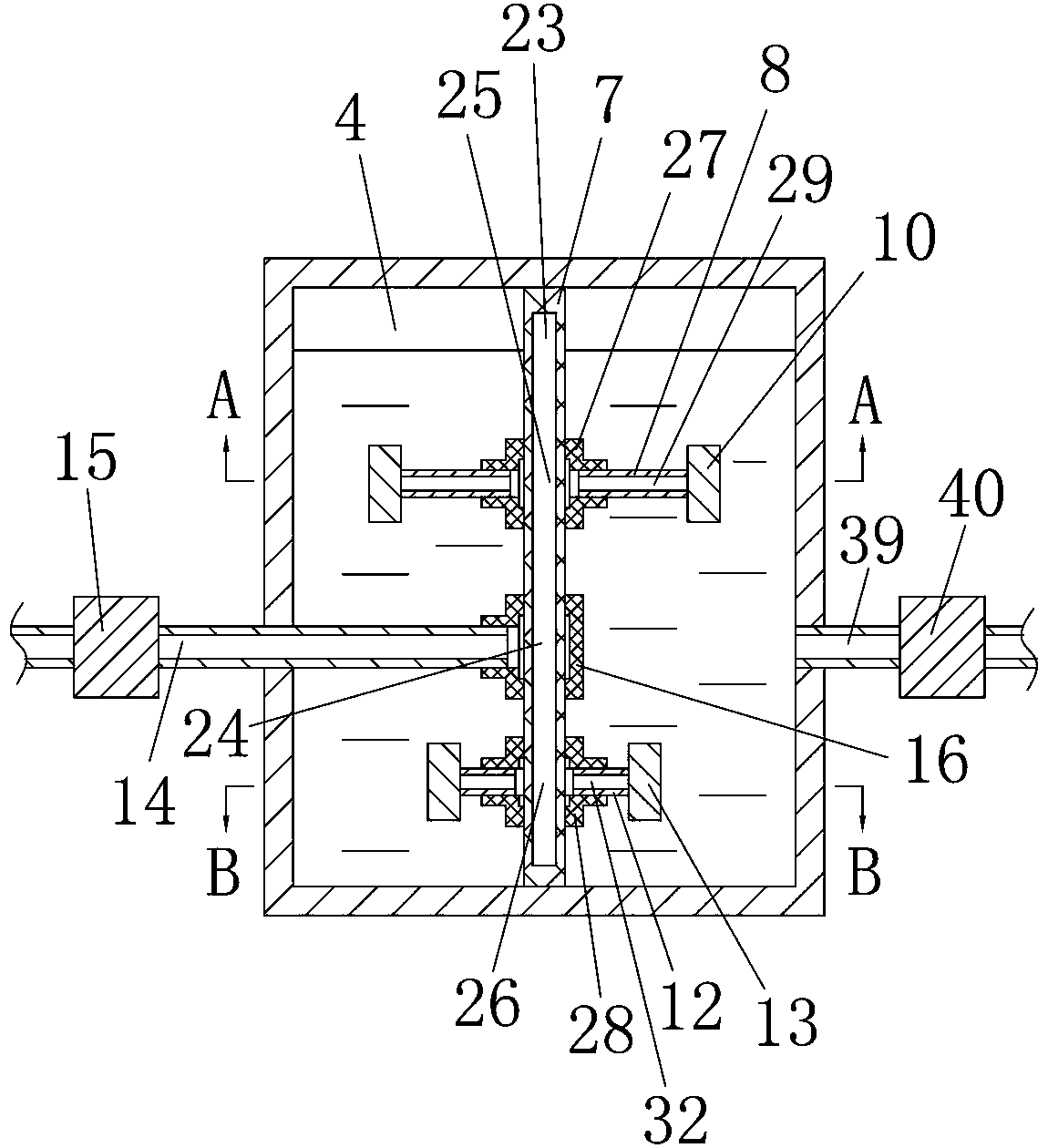

1.一种杀菌的污水处理装置，包括依次连接的初沉池(1)、接触氧化池(2)、二沉池(3)、消毒池(4)和污泥池(5)，其特征在于，所述消毒池(4)内设有喷洒旋嘴组件(6)，所述喷洒旋嘴组件(6)包括转轴(7)、与转轴(7)固定连接的上喷嘴组和下喷嘴组，转轴(7)由电机带动;上喷嘴组包括与转轴固定连接的两根长横杆一(8)和两根短横杆一(9)，长横杆一(8)和短横杆一(9)的末端均转动连接有一上喷嘴(10);下喷嘴组包括与转轴(7)固定连接的两根长横杆二(11)和两根短横杆二(12)，长横杆二(11)和短横杆二(12)的末端均转动连接有一下喷嘴(13);二沉池(3)与消毒池(4)间设有连通管(14)，连通管(14)上设有水泵(15)，连通管(14)通过水接口(16)与转轴(7)转动连接，所述水接口(16)呈T型，水接口(16)包括横杆部(17)和纵杆部(18)，横杆部(17)设有中空的横杆通道(19)，纵杆部(18)设有中空的纵杆通道(20)，横杆通道(19)设有螺纹，纵杆通道(20)的两端分别设有一内轴承(21)，内轴承(21)两侧设有密封胶圈，纵杆部(18)与连通管(14)通过螺纹固定连接，横杆部(17)通过内轴承(21)与转轴(7)转动连接，横杆通道(19)中部设有内径大小大于内轴承(21)内径大小的缓冲空间(22)，横杆通道(19)与纵杆通道(20)通过缓冲空间(22)连通，转轴(7)内设有中空的转轴通道(23)，转轴通道(23)两端部为封口，转轴(7)上设有连通管孔组(24)、上喷嘴组孔组(25)和下喷嘴组孔组(26)，连通管孔组(24)包括等圆心角分布的三个连通管孔，上喷嘴组孔组(25)包括等圆心角分布的三个上喷嘴组孔，下喷嘴组孔组(26)包括等圆心角分布的三个下喷嘴组，连通孔组(24)与水接口(16)连通，上喷嘴组孔组(25)与上四出水接口(27)连通，下喷嘴组孔组(26)与下四出水接口(28)连通;连通管孔组(24)与缓冲空间(22)、纵杆通道(20)连通，连通管(14)通过纵杆通道(20)、缓冲空间(22)、连通管孔组(24)与转轴通道(23)连通，长横杆一(8)内设有中空的长横杆一通道(29)，短横杆一(9)内设有中空的短横杆一通道(30)、长横杆二(11)内设有中空的长横杆二通道(31)、短横杆二(12)内设有中空的短横杆二通道(32);上四出水接口(27)包括四个水平面的上出水口(33)和一个竖直方向的上转轴套管(34)，上转轴套管(34)内通道两端部各设有一上内轴套(35)，上转轴套管(34)内通道中部设有内径大小大于上内轴套内径大小的上缓冲空间(36)，上四出水接口(27)通过上内轴套(35)与转轴(7)固定连接，上喷嘴组孔组与上缓冲空间连通，转轴通道(23)通过上喷嘴组孔组(25)与上缓冲空间(36)连通，上缓冲空间(36)与所述四个上出水口(33)连通，四个上出水口(33)分别通过两根长横杆一(8)通道、两根短横杆一(9)通道与四个上喷嘴(10)连通，两个长横杆一(8)分别通过轴承(37)与两个上喷嘴(10)转动连接，两个短横杆一(9)分别通过轴承(37)与两个上喷嘴(10)转动连接，所述上喷嘴(10)具有三个抛物线形喷道(38)，所述上喷嘴(10)和下喷嘴(13)的外形为圆柱形;下四出水接口(28)包括四个水平面的下出水口和一个竖直方向的下转轴套管，下转轴套管内通道两端部各设有一下内轴套，下转轴套管内通道中部设有内径大小大于下内轴套内径大小的下缓冲空间，下四出水接口(28)通过下内轴套与转轴(7)固定连接，下喷嘴组孔组(26)与下缓冲空间连通，转轴通道(23)通过下喷嘴组孔组与下缓冲空间连通，下缓冲空间与所述四个下出水口连通，四个下出水口分别通过两根长横杆二通道(31)、两根短横杆二通道(32)与四个下喷嘴连通，两个长横杆二(11)分别通过轴承与两个下喷嘴转动连接，两个短横杆二(12)分别通过轴承与两个下喷嘴转动连接，所述下喷嘴具有三个抛物线形喷道;所述长横杆一(8)和长横杆二(11)上各固定连接有两块用于竖直方向上搅动医疗污水与消毒剂混合体的竖向长划水板(41)，所述竖向长划水板(41)是截面为长方形的片状体，所述短横杆一(9)和短横杆二(12)上各固定连接有两块用于竖直方向上搅动医疗污水与消毒剂混合体的竖向短划水板(42)，所述竖向短划水板(42)是截面为等腰梯形的片状体，转轴(7)上固定连接有四组横向划水板组，横向划水板组包括两根横向长划水板(43)和两根横向短划水板(44)，四组横向划水板组分别是位于上喷嘴组孔组上方的第一横向划水板组、位于上喷嘴组孔组与连通管孔组间的第二横向划水板组、位于连通管孔组与下喷嘴组孔组间的第三横向划水板组和位于下喷嘴组孔组下方的第四横向划水板组，竖向长划水板的长度的两倍大于相邻两组横向划水板组的间距;所述消毒池(4)内的消毒剂中添加有杀菌剂，所述杀菌剂包括如下质量份数的原料：艾20-25份;大蒜20-25份;菖蒲20-25份;柠檬桉25-30份。
2.根据权利要求1所述的杀菌的污水处理装置，其特征在于，所述二沉池(5)通过第二连通管(39)与消毒池(4)连通，第二连通管(39)上设有参数规格与所述水泵(15)相同的第二水泵(40)，水泵(15)和第二水泵(40)与同一个控制开关连接。
3.根据权利要求1所述的杀菌的污水处理装置，其特征在于，所述杀菌剂首先按照质量份数将艾、大蒜、菖蒲和柠檬桉按照原料鲜重质量比1：5加入质量份数55%的乙醇溶液进行组织破碎，然后将破碎后的混合液放入提取设备中进行单级浸出工艺的操作，接着对混合液进行过滤，将过滤后收集的滤渣按照原料鲜重1：3加入质量份数4-5%的乙醚溶液再次放入提取设备中进行单级浸出工艺操作并再次进行过滤，最后将两次过滤的滤液混合后利用减压蒸馏法对液体进行浓缩，最终获得水分质量分数为25%-35%的浓缩液，即得本发明所述的植物源杀菌剂。
4.根据权利要求1所述的杀菌的污水处理装置，其特征在于，所述消毒池(14)呈长方体状，消毒池(4)六面密封，消毒池(4)内设置有避免短流的导流墙，第二连通管(39)设置有余氯监测设备，消毒池(4)顶面设有检修门和消毒剂入口，水接口(16)处设有第一流量计，消毒剂入口设有第二流量计和水阀。
5.根据权利要求1所述的杀菌的污水处理装置，其特征在于，所述抛物线形喷道上设有单向阀。
说明书
一种杀菌的污水处理装置
技术领域
本发明涉及污水处理领域，特别是关于一种关于医疗污水的处理装置。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。
沉淀池出水进入消毒接触池，使污水与消毒剂保持一定的接触停留时间，保证消毒剂有效地杀死水中细菌，出水排放至市政管网。根据《医疗机构水污染物排放标准》(GB18466-2005)要求传染病医院污水接触时间不宜小于1.5小时，综合医院污水接触时间不宜小于1.0小时。北京某医院是含有传染科的综合医院，所以，消毒接触池的水力停留时间采用1.5小时。采用地埋式钢筋混凝土结构，与其它处理单元合建在一起，节省基建投资，池顶上覆土，为检查维修方便，在接触氧化池的边角处设有检查孔，可定期对调节池进行维护。《医疗机构水污染物排放标准》(GB18466-2005)之所以要求传染病医院污水接触时间不宜小于1.5小时，综合医院污水接触时间不宜小于1.0小时，主要原因为消毒是医疗污水的关键环节，通过延长污水接触时间，从而确保污水与消毒剂充分接触，尽可能保证污水得到充分消毒;消毒接触池中较长的污水接触时间，造成消毒接触池处理污水的效率下降，为保证医院的污水能够得到及时的排污和处理，只能将消毒接触池的尺寸做得很大，但由于医疗污水处理装置大多位于寸土寸金的城市中心地带，只能采用地埋式结构，但占地面积过大的消毒接触池无疑使得医疗污水处理装置整体过大，容易引发现代都市最担心的地陷问题，此外，面积过大的医疗污水处理装置会承受更大的水压以及更强的污水、污水处理剂的腐蚀问题，对医疗污水处理装置的强度具有更高的要求，既增大了技术难度，又增加了建设成本。
广义的细菌即为原核生物是指一大类细胞核无核膜包裹，只存在称作拟核区(或拟核)的裸露DNA的原始单细胞生物。人们通常所说的即为狭义的细菌，狭义的细菌为原核微生物的一类，是一类形状细短，结构简单，多以二分裂方式进行繁殖的原核生物，是在自然界分布最广和个体数量最多的有机体，是大自然物质循环的主要参与者。但是很多细菌带有致病性，损害人畜健康，对于污水中的细菌在污水处理的过程中一定要将其除灭，尤其是医院这种病原体集中的地方，污水处理过程中一定要严格控制细菌对外的侵害。
发明内容
有鉴于此，本发明为解决上述技术问题，提供一种消毒效率高效稳定的医疗杀菌的污水处理装置。
本发明的目的通过以下技术方案实现：
一种杀菌的污水处理装置，包括依次连接的初沉池、接触氧化池、二沉池、消毒池和污泥池，所述消毒池内设有喷洒旋嘴组件，所述喷洒旋嘴组件包括转轴、与转轴固定连接的上喷嘴组和下喷嘴组，转轴由电机带动;上喷嘴组包括与转轴固定连接的两根长横杆一和两根短横杆一，长横杆一和短横杆一的末端均转动连接有一上喷嘴;下喷嘴组包括与转轴固定连接的两根长横杆二和两根短横杆二，长横杆二和短横杆二的末端均转动连接有一下喷嘴;二沉池与消毒池间设有连通管，连通管上设有水泵，连通管通过水接口与转轴转动连接，所述水接口呈T型，水接口包括横杆部和纵杆部，横杆部设有中空的横杆通道，纵杆部设有中空的纵杆通道，横杆通道设有螺纹，纵杆通道的两端分别设有一内轴承，内轴承两侧设有密封胶圈，纵杆部与连通管通过螺纹固定连接，横杆部通过内轴承与转轴转动连接，横杆通道中部设有内径大小大于内轴承内径大小的缓冲空间，横杆通道与纵杆通道通过缓冲空间连通，转轴内设有中空的转轴通道，转轴通道两端部为封口，转轴上设有连通管孔组、上喷嘴组孔组和下喷嘴组孔组，连通管孔组包括等圆心角分布的三个连通管孔，上喷嘴组孔组包括等圆心角分布的三个上喷嘴组孔，下喷嘴组孔组包括等圆心角分布的三个下喷嘴组，连通孔组与水接口连通，上喷嘴组孔组与上四出水接口连通，下喷嘴组孔组与下四出水接口连通;连通管孔组与缓冲空间、纵杆通道连通，连通管通过纵杆通道、缓冲空间、连通管孔组与转轴通道连通，长横杆一内设有中空的长横杆一通道，短横杆一内设有中空的短横杆一通道、长横杆二内设有中空的长横杆二通道、短横杆二内设有中空的短横杆二通道;上四出水接口包括四个水平面的上出水口和一个竖直方向的上转轴套管，上转轴套管内通道两端部各设有一上内轴套，上转轴套管内通道中部设有内径大小大于上内轴套内径大小的上缓冲空间，上四出水接口通过上内轴套与转轴固定连接，上喷嘴组孔组与上缓冲空间连通，转轴通道通过上喷嘴组孔组与上缓冲空间连通，上缓冲空间与所述四个上出水口连通，四个上出水口分别通过两根长横杆一通道、两根短横杆一通道与四个上喷嘴连通，两个长横杆一分别通过轴承与两个上喷嘴转动连接，两个短横杆一分别通过轴承与两个上喷嘴转动连接，所述上喷嘴具有三个抛物线形喷道，所述上喷嘴和下喷嘴的外形为圆柱形;下四出水接口包括四个水平面的下出水口和一个竖直方向的下转轴套管，下转轴套管内通道两端部各设有一下内轴套，下转轴套管内通道中部设有内径大小大于下内轴套内径大小的下缓冲空间，下四出水接口通过下内轴套与转轴固定连接，下喷嘴组孔组与下缓冲空间连通，转轴通道通过下喷嘴组孔组与下缓冲空间连通，下缓冲空间与所述四个下出水口连通，四个下出水口分别通过两根长横杆二通道、两根短横杆二通道与四个下喷嘴连通，两个长横杆二分别通过轴承与两个下喷嘴转动连接，两个短横杆二分别通过轴承与两个下喷嘴转动连接，所述下喷嘴具有三个抛物线形喷道;所述长横杆一和长横杆二上各固定连接有两块用于竖直方向上搅动医疗污水与消毒剂混合体的竖向长划水板，所述竖向长划水板是截面为长方形的片状体，所述短横杆一和短横杆二上各固定连接有两块用于竖直方向上搅动医疗污水与消毒剂混合体的竖向短划水板，所述竖向短划水板是截面为等腰梯形的片状体，转轴上固定连接有四组横向划水板组，横向划水板组包括两根横向长划水板和两根横向短划水板，四组横向划水板组分别是位于上喷嘴组孔组上方的第一横向划水板组、位于上喷嘴组孔组与连通管孔组间的第二横向划水板组、位于连通管孔组与下喷嘴组孔组间的第三横向划水板组和位于下喷嘴组孔组下方的第四横向划水板组，竖向长划水板的长度的两倍大于相邻两组横向划水板组的间距;所述消毒池内的消毒剂中添加有杀菌剂，所述杀菌剂包括如下质量份数的原料：艾20-25份;大蒜20-25份;菖蒲20-25份;柠檬桉25-30份。
所述二沉池通过第二连通管与消毒池连通，第二连通管上设有参数规格与所述水泵相同的第二水泵，水泵和第二水泵与同一个控制开关连接。
所述杀菌剂首先按照质量份数将艾、大蒜、菖蒲和柠檬桉按照原料鲜重质量比1：5加入质量份数55%的乙醇溶液进行组织破碎，然后将破碎后的混合液放入提取设备中进行单级浸出工艺的操作，接着对混合液进行过滤，将过滤后收集的滤渣按照原料鲜重1：3加入质量份数4-5%的乙醚溶液再次放入提取设备中进行单级浸出工艺操作并再次进行过滤，最后将两次过滤的滤液混合后利用减压蒸馏法对液体进行浓缩，最终获得水分质量分数为25%-35%的浓缩液，即得本发明所述的植物源杀菌剂。
所述消毒池呈长方体状，消毒池六面密封，消毒池内设置有避免短流的导流墙，第二连通管设置有余氯监测设备，消毒池顶面设有检修门和消毒剂入口，水接口处设有第一流量计，消毒剂入口设有第二流量计和水阀。
所述抛物线形喷道上设有单向阀。
本发明相较于现有技术的有益效果是：
与传统的污水处理装置消毒接触池的污水接触需要大量时间、污水消毒效率低下不同，本发明的杀菌的污水处理装置通过喷洒旋嘴组件将医疗污水与消毒剂充分接触，确保消毒水在短时间内得到充分消毒，提升医疗污水的消毒效率。喷洒旋嘴组件的上喷嘴和下喷嘴在喷水时，设置在上下喷嘴内的抛物线形喷道内壁受到污水的压力，由于圆柱形的喷嘴在转动时受到水的阻力小，因此该压力能够推动上下喷嘴发生竖直方向的转动，随着上下喷嘴的转动，由上下喷嘴喷出的医疗污水便从竖直面均匀地喷射到消毒池中的消毒剂溶液中;喷洒旋嘴组件的上下喷嘴还随着转轴的转动而发生水平方向的转动，即，由上下喷嘴中的医疗污水同时在竖直面和水平面均匀喷射，由上下喷嘴喷出的医疗污水完整覆盖消毒池的各个区域，提高了医疗污水与消毒剂接触的均匀程度，提升医疗污水的消毒效率。
本发明杀菌剂提取于植物的有效成分，能够有效的破坏细菌细胞膜上的功能性蛋白的正常生理活性，使病毒失去传播和复制的能力，阻止起对人畜的伤害，经过验证本发明效果显著，每立方污水中加入本发明杀菌剂5-7ml，充分混合半小时至一小时即可起到理想的杀菌效果;而且暴露在空气和阳光下1-3天，本植物源杀菌剂可自然氧化分解，不对人畜造成伤害，不过需要注意的是，本发明的杀菌剂需要在密闭的容器中保存，长时间与空气接触会影响杀菌效果。
为了更进一步提升医疗污水的消毒效率，本发明的杀菌的污水处理装置在保证医疗污水均匀喷射入消毒池内的同时，还通过横向划水板组、竖向长短划水板搅动消毒池内的混合液，从而更好地提高医疗污水与消毒剂接触的均匀程度，有效地再次提高污水的消毒效率;转轴上还设置有四组横向划水板组，横向划水板组从水平方向上搅动消毒池内的污水与消毒剂混合液，使得混合液处于水平面流动的活水状态，长横杆一二上设置有竖向长划水板、短横杆一二上设置有竖向短划水板，竖向长短划水板从竖直方向上搅动消毒池内的污水与消毒剂混合液，使得混合液处于竖直面流动的活水状态。
