申请日2015.12.11
公开(公告)日2016.05.18
IPC分类号C02F9/08
摘要
本实用新型公开了一种新型水处理净水系统，包括进水装置、预处理单元、超滤单元、反渗透单元、生活水箱和纯水箱，所述进水装置与预处理单元连接，所述预处理单元与超滤单元连接，所述超滤单元的一级水出水端和二级水出水端分别与反渗透单元和生活水箱连接，所述反渗透单元的纯水出水端与纯水箱连接，所述反渗透单元的净水出水端与生活水箱连接。本实用新型提供一种新型水处理净水系统，具备高效的水净化能力，结构简单。

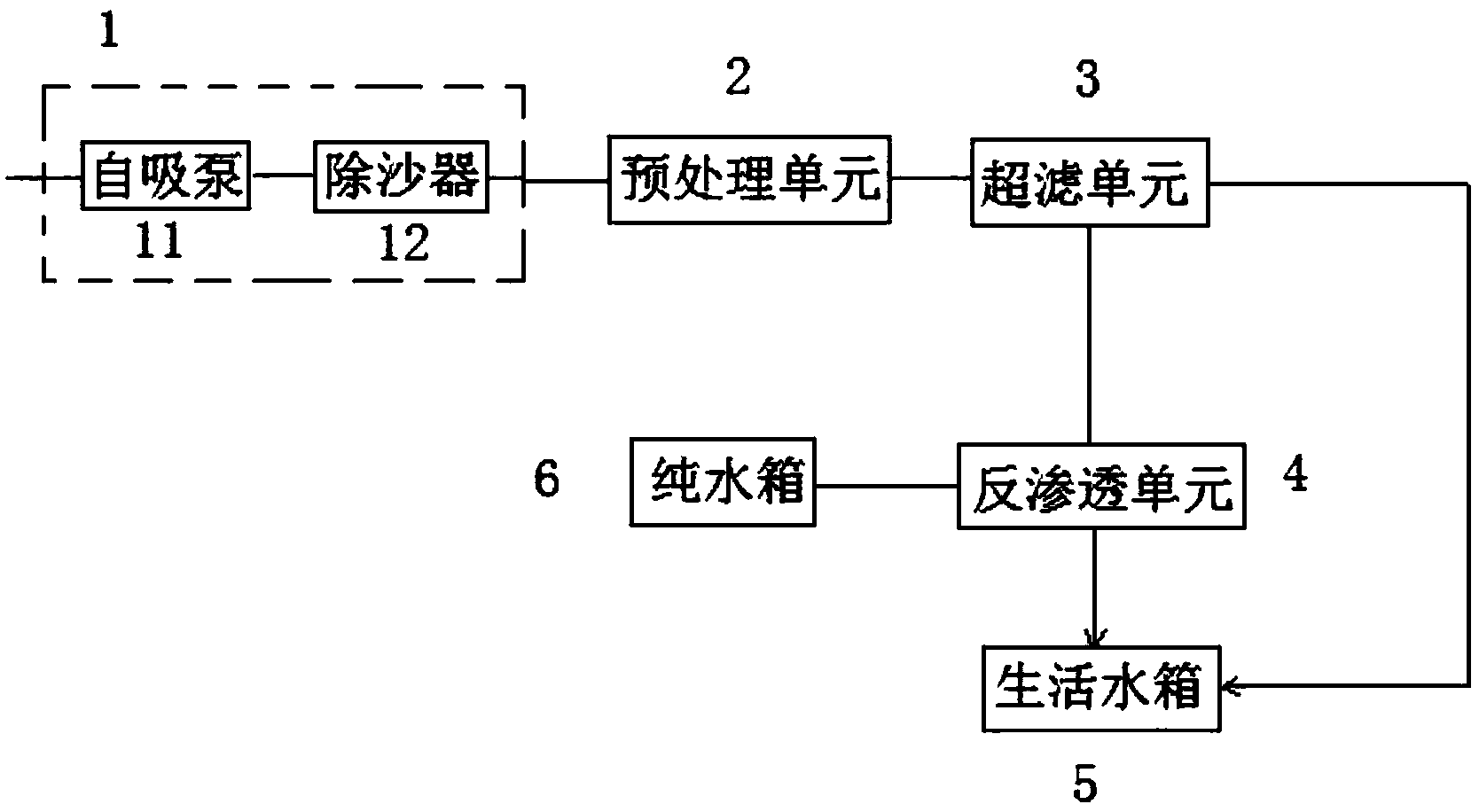

摘要附图
权利要求书
1.一种新型水处理净水系统，其特征在于：包括进水装置(1)、预处理单元(2)、超滤单元(3)、反渗透单元(4)、生活水箱(5)和纯水箱(6)，所述进水装置(1)与预处理单元(2)连接，所述预处理单元(2)与超滤单元(3)连接，所述超滤单元(3)的一级水出水端和二级水出水端分别与反渗透单元(4)和生活水箱(5)连接，所述反渗透单元(4)的纯水出水端与纯水箱(6)连接，所述反渗透单元(4)的净水出水端与生活水箱(5)连接。
2.根据权利要求1所述的一种新型水处理净水系统，其特征在于：所述进水装置(1)包括自吸泵(11)和除沙器(12)，所述自吸泵(11)进水端与取水源连接，所述自吸泵(11)的出水端与除沙器(12)连接，所述除沙器(12)出水端与预处理单元(2)连接。
3.根据权利要求2所述的一种新型水处理净水系统，其特征在于：所述自吸泵(11)进水端与取水源之间的水管长度为8-10m。
4.根据权利要求2所述的一种新型水处理净水系统，其特征在于：所述预处理单元(2)包括一备一用袋式过滤单元、模块更换式多介质过滤单元和模块更换式活性炭过滤单元，所述一备一用袋式过滤单元的进水端与除沙器(12)的出水端连接，所述一备一用袋式过滤单元的出水端与模块更换式多介质过滤单元的进水端连接，所述模块更换式多介质过滤单元的出水端与模块更换式活性炭过滤单元的进水端连接。
5.根据权利要求4所述的一种新型水处理净水系统，其特征在于：所述除沙器(12)与一备一用袋式过滤单元之间设置有第一水压力传感器;所述一备一用袋式过滤单元与模块更换式多介质过滤单元之间设置有第二水压力传感器;所述模块更换式多介质过滤单元与模块更换式活性炭过滤单元之间设置有第三水压力传感器。
6.根据权利要求1所述的一种新型水处理净水系统，其特征在于：所述反渗透单元(4)与纯水箱(6)之间串接设置有臭氧杀菌装置和紫外线杀菌装置。
说明书
一种新型水处理净水系统
技术领域
本实用新型涉及净水技术领域。
背景技术
由于人类活动、自然灾害等原因对饮用水源造成不同程度污染，通常使野外作业、探险旅游、抗震救灾的人员的饮用水水质较难得到保证。野外和灾害地区情况复杂，水质各种各样，水中溶解性物质成分难分辨，浓度难分辨，在野外作业特别是抗震救灾之类行动，为了保证队伍人员的身体健康，现有的净水系统净化的饮用水并不可靠。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种新型水处理净水系统，具备高效的水净化能力，结构简单。
技术方案：为实现上述目的，本实用新型的技术方案如下：
一种新型水处理净水系统，包括进水装置、预处理单元、超滤单元、反渗透单元、生活水箱和纯水箱，所述进水装置与预处理单元连接，所述预处理单元与超滤单元连接，所述超滤单元的一级水出水端和二级水出水端分别与反渗透单元和生活水箱连接，所述反渗透单元的纯水出水端与纯水箱连接，所述反渗透单元的净水出水端与生活水箱连接。
本实用新型更进一步的技术改进，所述进水装置包括自吸泵和除沙器，所述自吸泵进水端与取水源连接，所述自吸泵的出水端与除沙器连接，所述除沙器出水端与预处理单元连接。
本实用新型更进一步的技术改进，所述自吸泵进水端与取水源之间的水管长度为8-10m。
本实用新型更进一步的技术改进，所述预处理单元包括一备一用袋式过滤单元、模块更换式多介质过滤单元和模块更换式活性炭过滤单元，所述一备一用袋式过滤单元的进水端与除沙器的出水端连接，所述一备一用袋式过滤单元的出水端与模块更换式多介质过滤单元的进水端连接，所述模块更换式多介质过滤单元的出水端与模块更换式活性炭过滤单元的进水端连接。
本实用新型更进一步的技术改进，所述除沙器与一备一用袋式过滤单元之间设置有第一水压力传感器;所述一备一用袋式过滤单元与模块更换式多介质过滤单元之间设置有第二水压力传感器;所述模块更换式多介质过滤单元与模块更换式活性炭过滤单元之间设置有第三水压力传感器。
本实用新型更进一步的技术改进，所述反渗透单元与纯水箱之间串接设置有臭氧杀菌装置和紫外线杀菌装置。
有益效果：本实用新型具备高效的水净化能力，结构简单。与此同时，还设置有臭氧杀菌装置和紫外线杀菌装置，进一步提高杀菌去污能力
