申请日2015.11.27
公开(公告)日2016.04.13
IPC分类号C02F1/32; C02F101/30
摘要
本实用新型公开了一种降解熄焦废水的装置，属于煤化工技术领域。包括降解室和循环水管，循环水管的进水端设于降解室底部，出水端设于降解室顶部;在降解室顶部还设有放料口、污水管及光电管，且光电管伸入降解室内，在降解室的一侧壁底部设有抽水管，在降解室内设有若干个搅拌装置。在降解室的内部安装了旋转器和循环水系统，可以使降解室中的污水充分循环流动，在降解室内插入了光电管，可以发射紫外线。这些措施可使纳米氧化锌粉末与污水充分有效混合接触，在紫外线的作用下，可促进大分子有机物的降解，有效清洁污水。该装置节能环保，结构紧凑，污水清除效率较高。
权利要求书

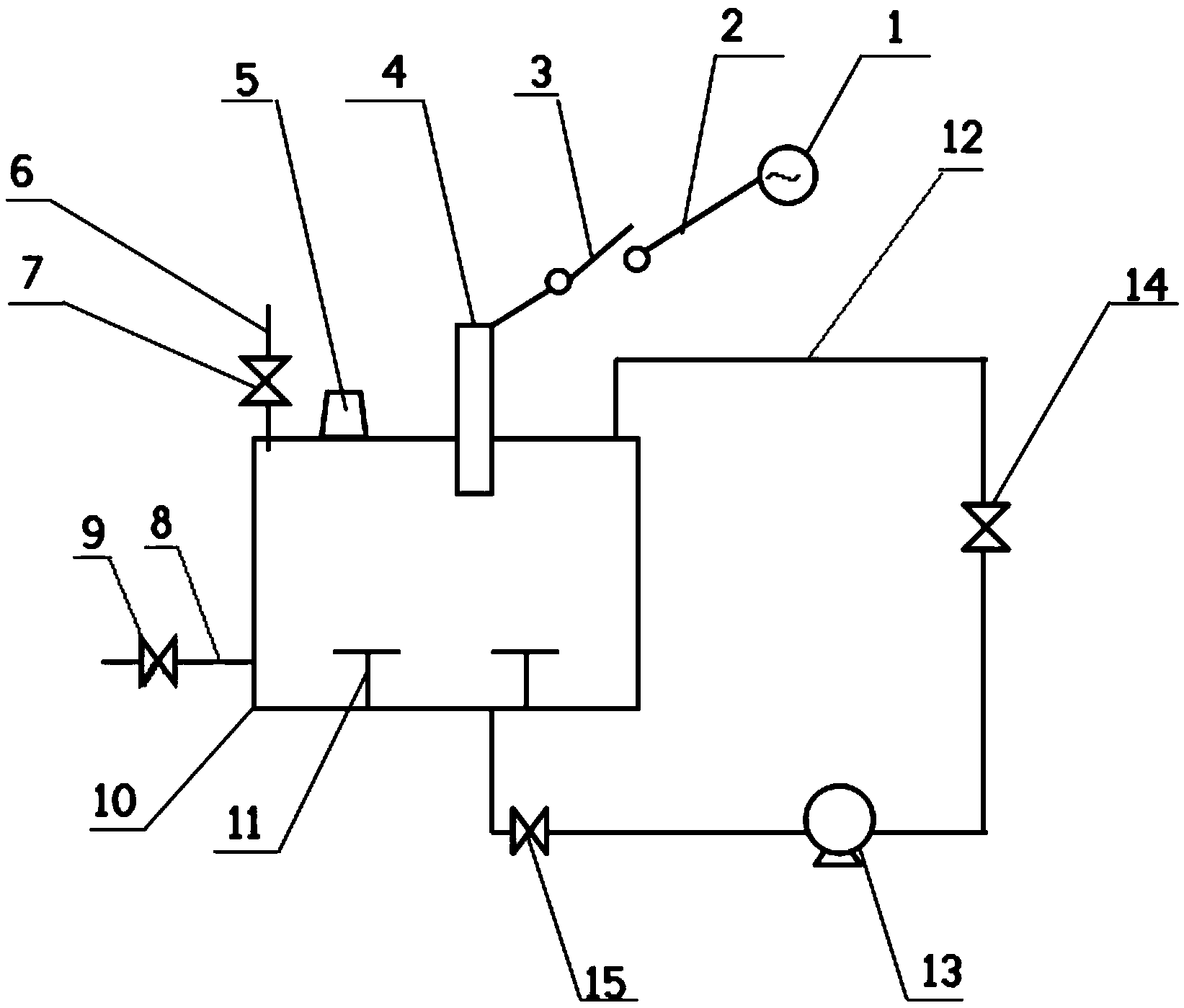

1.一种降解熄焦废水的装置，其特征在于，包括降解室(10)和循环水管(12)，循环水管(12)的进水端设于降解室(10)底部，出水端设于降解室(10)顶部;在降解室(10)顶部还设有放料口(5)、污水管(6)及光电管(4)，且光电管(4)伸入降解室内，在降解室(10)的一侧壁底部设有抽水管(8)，在降解室(10)内设有若干个搅拌装置。
2.根据权利要求1所述的降解熄焦废水的装置，其特征在于，所述搅拌装置为安装于降解室(10)内底板上的旋转器(11)。
3.根据权利要求1所述的降解熄焦废水的装置，其特征在于，在循环水管(12)上设有循环水泵(13)。
4.根据权利要求3所述的降解熄焦废水的装置，其特征在于，在循环水泵(13)两侧分别设有第一截止阀(14)和第二截止阀(15)，第一截止阀靠近循环水管(12)的出水端，第二截止阀(15)靠近循环水管(12)的进水端。
5.根据权利要求1所述的降解熄焦废水的装置，其特征在于，光电管(4)通过电线(2)外接电源(1)，电线(2)上还设有开关(3)。
6.根据权利要求1所述的降解熄焦废水的装置，其特征在于，污水管(6)上设有污水阀(7)。
7.根据权利要求1所述的降解熄焦废水的装置，其特征在于，抽水管(8)上还设有放水阀(9)。
说明书
一种降解熄焦废水的装置
技术领域
本实用新型属于煤化工技术领域，涉及一种降解熄焦废水的装置。
背景技术
在山西、内蒙和陕西等地的煤化工领域，常采用煤低温干馏来制备兰炭和煤焦油。在兰炭和煤焦油的制备过程中将产生熄焦废水，这些废水中含有许多有机大分子的有害物质，如氨氮和酚类物质，如果将这些污水排入环境中，将严重影响周围居民的生活质量。目前的水处理技术多采用渗透膜来吸附污水中的这些有害的大分子物质，然而存在有害物去除效率较低的问题。
实用新型内容
为了克服上述现有技术存在的缺陷，本实用新型的目的在于提供一种降解熄焦废水的装置，该装置设计合理，结构紧凑，节能环保，污水处理效率高。
本实用新型是通过以下技术方案来实现：
本实用新型公开的一种降解熄焦废水的装置，包括降解室和循环水管，循环水管的进水端设于降解室底部，出水端设于降解室顶部;在降解室顶部还设有放料口、污水管及光电管，且光电管伸入降解室内，在降解室的一侧壁底部设有抽水管，在降解室内设有若干个搅拌装置。
所述搅拌装置为安装于降解室内底板上的旋转器。
在循环水管上设有循环水泵。
在循环水泵两侧分别设有第一截止阀和第二截止阀，第一截止阀靠近循环水管的出水端，第二截止阀靠近循环水管的进水端。
光电管通过电线外接电源，电线上还设有开关。
污水管上设有污水阀。
抽水管上还设有放水阀。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型公开的降解熄焦废水的装置，包括降解室和循环水管，熄焦废水能够通过循环水管从降解室底部流出再从降解室顶部流入，可以使降解室内的熄焦污水充分循环流动。同时，在降解室内插入了光电管，可以发射紫外线，处理熄焦污水时，通过放料口加入纳米氧化锌粉末，在搅拌装置的作用下，纳米氧化锌粉末能够与熄焦污水充分混合、接触，从而促进熄焦污水中大分子有机物的降解，达到清洁熄焦污水的目的。该装置设计合理，结构紧凑，节能环保，对熄焦废水的清除效率高。
