申请日2015.11.27
公开(公告)日2016.05.25
IPC分类号C02F3/28; C10L3/10
摘要
本实用新型主要公开了一种带有沼气回收装置的污水处理系统，其技术方案：包括厌氧处理塔，所述厌氧处理塔包括塔盖、塔身和塔底，所述塔身内设有搅拌装置，搅拌装置包括转动电机、螺旋杆和叶片组，转动电机带动螺旋杆和叶片组转动，所述塔盖内设有出气孔和沼气管，沼气管通过安装架固定在塔盖内，安装架包括一对相互对称的支架、半圆形锁紧件和锁紧套，半圆形锁紧件分别位于沼气管的两侧，锁紧套将两个半圆形锁紧件活动连接成一个完整的圆形并将沼气管固定在塔盖内，所述沼气管内设有带制冷剂和第一导流槽的吸水层，所述沼气管包括第一管道和具有伸缩性的第二管道。本实用新型利用厌氧反应处理污水，并将产生的沼气收集回收，工作效率高，成本降低。
权利要求书
1.一种带有沼气回收装置的污水处理系统，包括厌氧处理塔，其特征在于：所述厌氧处理塔包括塔盖(1)、塔身(2)和塔底(3)，所述塔身(2)由内筒(21)和外筒(22)构成，所述外筒(22)上设有连通内筒(21)的进料管(221)和出料管(222)，所述进料管(221)位于外筒(22)的下端，所述出料管(222)位于外筒(22)的上端，所述内筒(21)内设有搅拌装置(4)，所述搅拌装置(4)包括转动电机(41)、螺旋杆(42)和位于螺旋杆(42)上的至少两对叶片组(43)，所述转动电机(41)位于内筒(21)的顶端，所述螺旋杆(42)一端与转动电机(41)连接，所述转动电机(41)带动螺旋杆(42)和叶片组(43)转动，所述塔盖(1)内设有出气孔(11)和沼气管(5)，所述沼气管(5)一端与塔身(2)连接，所述沼气管(5)另一端穿过出气孔(11)，所述沼气管(5)通过安装架(6)固定在塔盖(1)内，所述安装架(6)包括一对相互对称的支架(61)、连接在支架(61)上的半圆形锁紧件(62)和锁紧套(63)，所述半圆形锁紧件(62)分别位于沼气管(5)的两侧，所述锁紧套(63)将两个半圆形锁紧件(62)活动连接成一个完整的圆形并将沼气管(5)固定在塔盖(1)内，所述沼气管(5)内设有吸水层(7)，所述吸水层(7)上设有制冷剂(71)和第一导流槽(72)，所述沼气管(5)上位于吸水层(7)的下方设有第二导流槽(12)，所述沼气管(5)包括第一管道(51)和第二管道(52)，所述第一管道(51)呈上小下大状，所述第二管道(52)由内管(521)和外管(522)构成，所述内管(521)和外管(522)活动连接。
2.根据权利要求1所述的一种带有沼气回收装置的污水处理系统，其特征在于：所述支架(61)上设有安装孔，所述塔盖(1)内侧与安装孔对应处设有长盲孔(13)，通过螺栓(14)穿过安装孔与长盲孔(13)连接从而将支架(61)固定在塔盖(1)上。
3.根据权利要求1所述的一种带有沼气回收装置的污水处理系统，其特征在于：所述塔盖(1)、外筒(22)和塔底(3)外侧均设有耳室(81)，所述相邻耳室(81)之间设有电梯(82)。
4.根据权利要求1所述的一种带有沼气回收装置的污水处理系统，其特征在于：所述螺旋杆(42)上位于相邻叶片组(43)之间设有过滤网(421)。

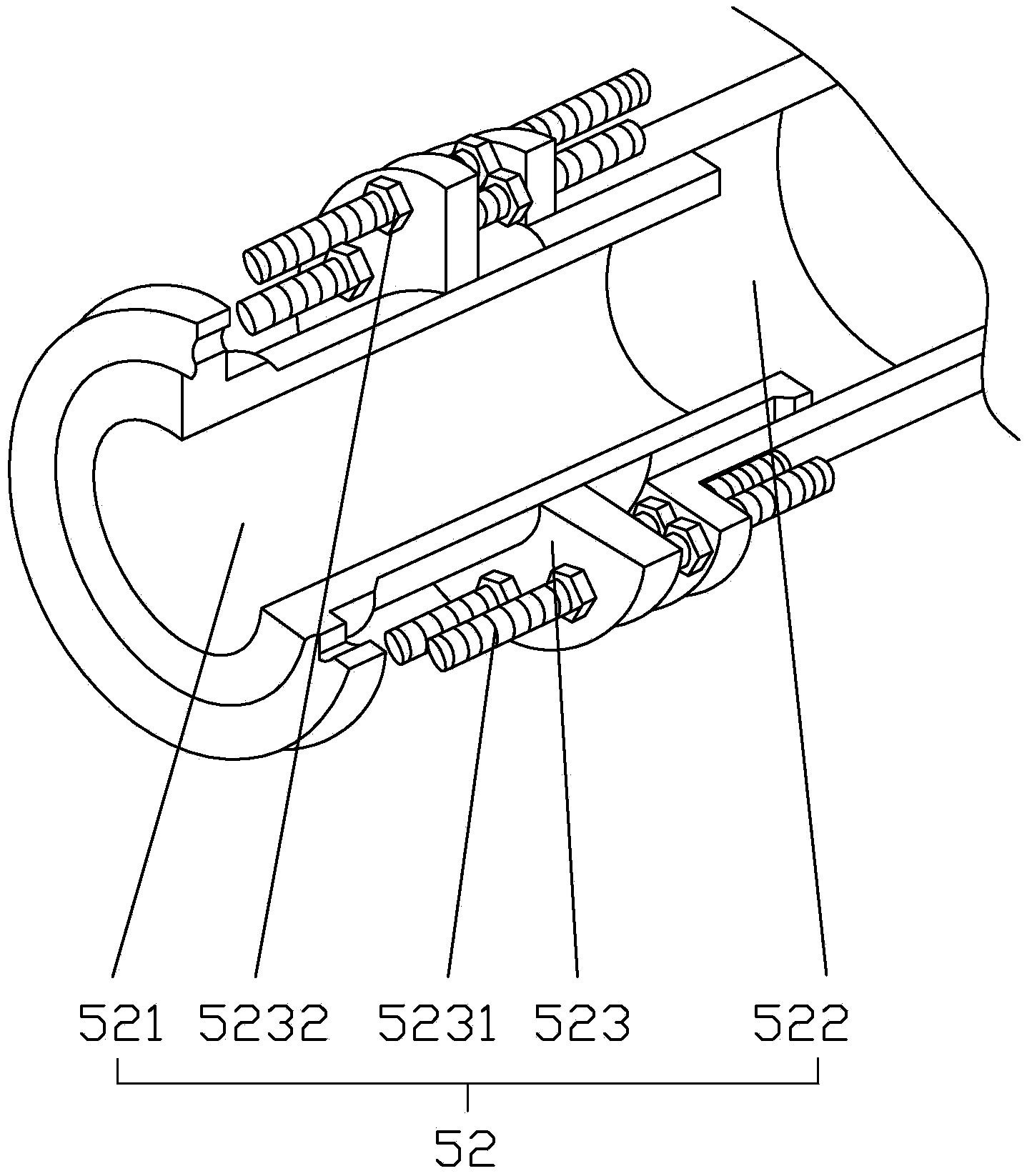

5.根据权利要求1所述的一种带有沼气回收装置的污水处理系统，其特征在于：所述内管(521)套设在外管(522)内部，所述内管(521)中间位置和外管(522)的连接端上均设有法兰(523)，所述法兰(523)上均对应设有至少四个连接孔，所述连接孔内设有双头螺杆(5231)，所述双头螺杆(5231)上位于法兰(523)的左右两侧均设有螺母(5232)。
说明书
一种带有沼气回收装置的污水处理系统
技术领域
本实用新型涉及污水处理领域，特别是一种带有沼气回收装置的污水处理系统。
背景技术
现有技术中的造纸车间，在制造纸浆过程中由于废纸上会残留大量的污渍，在打碎形成纸浆后，纸浆中污染物较多，导致纸浆不纯净，制成的纸不卫生，不干净，因此带有需要将纸浆进行过滤、净化等处理使纸浆变得干净。一般的处理方法成本较高，回收工艺较为复杂，效率低，处理时间长，得不到良好的净化效果。厌氧处理是利用厌氧微生物将纸浆污水中的有机污染物降解，分解成以甲烷为主的沼气，其中沼气作为可燃气体，现有处理系统，处理污水效果差，效率低，产生的沼气得不到很好的利用，浪费资源，另一方面在厌氧反应过程中产生的沼气会含有一定比例重量的水蒸汽，会影响沼气的燃烧效果。
实用新型内容
针对现有技术存在的不足，本实用新型提供一种带有沼气回收装置的污水处理系统，利用厌氧反应处理污水，并将产生的沼气收集回收，工作效率高，成本降低，沼气的质量高，沼气管更换便利的优点。
为了达到上述目的，本实用新型通过以下技术方案来实现：一种带有沼气回收装置的污水处理系统，包括厌氧处理塔，所述厌氧处理塔包括塔盖、塔身和塔底，所述塔身由内筒和外筒构成，所述外筒上设有连通内筒的进料管和出料管，所述进料管位于外筒的下端，所述出料管位于外筒的上端，所述内筒内设有搅拌装置，所述搅拌装置包括转动电机、螺旋杆和位于螺旋杆上的至少两对叶片组，所述转动电机位于内筒的顶端，所述螺旋杆一端与转动电机连接，所述转动电机带动螺旋杆和叶片组转动，所述塔盖内设有出气孔和沼气管，所述沼气管一端与塔身连接，所述沼气管另一端穿过出气孔，所述沼气管通过安装架固定在塔盖内，所述安装架包括一对相互对称的支架、连接在支架上的半圆形锁紧件和锁紧套，所述半圆形锁紧件分别位于沼气管的两侧，所述锁紧套将两个半圆形锁紧件活动连接成一个完整的圆形并将沼气管固定在塔盖内，所述沼气管内设有吸水层，所述吸水层上设有制冷剂和第一导流槽，所述沼气管上位于吸水层的下方设有第二导流槽，所述沼气管包括第一管道和第二管道，所述第一管道呈上小下大状，所述第二管道由内管和外管构成，所述内管和外管活动连接。
本实用新型进一步设置为：所述支架上设有安装孔，所述塔盖内侧与安装孔对应处设有长盲孔，通过螺栓穿过安装孔与长盲孔连接从而将支架固定在塔盖上。将螺栓连接到长盲孔的不同位置处，可将支架和沼气管上下移动，使沼气管位置可调，以适应不同的反应情况。
本实用新型进一步设置为：所述塔盖、外筒和塔底外侧均设有耳室，所述相邻耳室之间设有电梯，方便工作人员维修和检察厌氧处理塔，方便工作人员控制厌氧反应，提高厌氧处理塔的攀登安全性和便捷性。
本实用新型进一步设置为：所述螺旋杆上位于相邻叶片组之间设有过滤网。将纸浆污水中的大颗粒杂质进行过滤，提高纸浆的清洁度。
本实用新型进一步设置为：所述内管套设在外管内部，所述内管中间位置和外管的连接端上均设有法兰，所述法兰上均对应设有至少四个连接孔，所述连接孔内设有双头螺杆，所述双头螺杆上位于法兰的左右两侧均设有螺母。将内管和外管在双头螺杆上移动，从而调节内管和外管之间的距离，使沼气管可伸缩使用，使沼气管可伸缩以及更换方便。
本实用新型具有有益效果为：
所述厌氧处理塔内设有搅拌装置，所述搅拌装置将纸浆旋转搅拌，使纸浆中的污染物与微生物充分接触、反应，提高反应效率和污水处理效果;所述塔盖内设有出气孔和沼气管，厌氧反应产生的沼气通过沼气管输出，可以将这种沼气收集回收，输送到锅炉燃烧产生蒸汽，用于造纸车间，环保节能，降低成本;所述沼气管通过安装架固定在塔盖内，所述安装架包括两个半圆形锁紧件和锁紧套，所述半圆形锁紧件位于沼气管的两侧，所述锁紧套将半圆形锁紧件连接从而将沼气管固定在塔盖内，安装拆卸方便，便于维修和调整，所述半圆形锁紧件之间活动连接，调节半圆形锁紧件之间的距离，从而适用于各种管径不同的沼气管，适用范围较广，降低了设备成本;所述沼气管内设有吸水层，所述吸水层上设有制冷剂和第一导流槽，所述吸水层吸除沼气中带有的水蒸汽，使沼气变得干燥，更利于燃烧，所述制冷剂将水蒸汽冷凝，使气态水变成液体水，然后液体水通过第一导流槽和第二导流槽留下，降低吸水层的饱和度，提高吸水层的使用寿命，所述沼气管具有伸缩结构，实用性强。
