申请日2015.11.27
公开(公告)日2016.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种市政污水回用系统，包括污泥处理罐、污泥滤出罐和污水处理罐，所述污泥滤出罐的顶部中间位置设有第一搅拌电机，第一搅拌电机的输出轴端部于污泥滤出罐的内部设有卸料板，卸料板的下侧设有第一滤网，第一滤网的上侧于污泥滤出罐上设有排污管，排污管的另一端连接于污泥处理罐上，污泥处理罐的内部于排污管的下侧设有第二滤网，第二滤网的下部空间内填充有过滤填充料层，污泥滤出罐和污泥处理罐的底部中间位置均设有污水输送管，污水输送管的另一端连接于污水处理罐的顶部。本实用新型通过对污泥进行预处理，提升了系统整体的污水处理效率，降低了工作负荷，提升了污水净化回用效果。
权利要求书
1.一种市政污水回用系统，包括污泥处理罐、污泥滤出罐和污水处理罐，其特征在于，所述污泥滤出罐的顶部左侧设有进水管，污泥滤出罐的顶部中间位置设有第一搅拌电机，第一搅拌电机的输出轴端部于污泥滤出罐的内部设有卸料板，卸料板的上侧于污泥滤出罐的内部设有支撑杆，支撑杆的中心位置通过轴承与第一搅拌电机的输出轴转动连接，卸料板的下侧设有第一滤网，第一滤网的上侧于污泥滤出罐上设有排污管，排污管的另一端连接于污泥处理罐上，所述污泥处理罐的内部于排污管的下侧设有第二滤网，第二滤网的下部空间内填充有过滤填充料层，第二滤网的上侧于污泥处理罐上设有排污口，所述污泥滤出罐和污泥处理罐的底部中间位置均设有污水输送管，污水输送管上设有提升泵，污水输送管的另一端连接于污水处理罐的顶部，污水处理罐的顶部左侧设有混凝剂加药管，污水处理罐的顶部中间位置设有第二搅拌电机，第二搅拌电机的输出轴端部于污水处理罐的内部设有搅拌器，搅拌器的下侧设有第三滤网，所述污水处理罐的左侧底部设有鼓风机，污水处理罐的底部中间位置设有臭氧发生装置，臭氧发生装置的输出管连接于水解酸化池上，水解酸化池通过连接管与生物接触氧化池连接，生物接触氧化池通过连接管与清水池连接，清水池上设有排水管。
2.根据权利要求1所述的市政污水回用系统，其特征在于，所述卸料板的纵截面为矩形。
3.根据权利要求1所述的市政污水回用系统，其特征在于，所述支撑杆为十字形结构。
4.根据权利要求1所述的市政污水回用系统，其特征在于，所述过滤填充料层为碎石层。
5.根据权利要求1所述的市政污水回用系统，其特征在于，所述生物接触氧化池内设有弹性填充和曝气机系统，弹性填料呈圆形毛刷状，且弹性填料由丝条和绞绳制成。
说明书
一种市政污水回用系统
技术领域
本实用新型涉及污水处理技术领域，具体是一种市政污水回用系统。
背景技术
在城市用水中，会产生大量污水、废水，通常此类水带有大量病菌和杂物无法被再使用，造成水资源的大量浪费。在现有技术中，对城市污水进行净化处理回用的装置因不能对污水中的生活杂物进行有效去除，导致整个系统工作效率较低，工作负荷较大，进而造成污水净化回用效果不佳，无法满足生活需求。
实用新型内容
本实用新型的目的在于提供一种市政污水回用系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

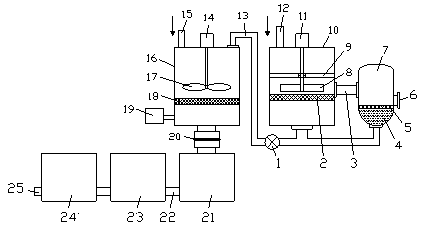

一种市政污水回用系统，包括污泥处理罐、污泥滤出罐和污水处理罐，所述污泥滤出罐的顶部左侧设有进水管，污泥滤出罐的顶部中间位置设有第一搅拌电机，第一搅拌电机的输出轴端部于污泥滤出罐的内部设有卸料板，卸料板的上侧于污泥滤出罐的内部设有支撑杆，支撑杆的中心位置通过轴承与第一搅拌电机的输出轴转动连接，卸料板的下侧设有第一滤网，第一滤网的上侧于污泥滤出罐上设有排污管，排污管的另一端连接于污泥处理罐上，所述污泥处理罐的内部于排污管的下侧设有第二滤网，第二滤网的下部空间内填充有过滤填充料层，第二滤网的上侧于污泥处理罐上设有排污口，所述污泥滤出罐和污泥处理罐的底部中间位置均设有污水输送管，污水输送管上设有提升泵，污水输送管的另一端连接于污水处理罐的顶部，污水处理罐的顶部左侧设有混凝剂加药管，污水处理罐的顶部中间位置设有第二搅拌电机，第二搅拌电机的输出轴端部于污水处理罐的内部设有搅拌器，搅拌器的下侧设有第三滤网，所述污水处理罐的左侧底部设有鼓风机，污水处理罐的底部中间位置设有臭氧发生装置，臭氧发生装置的输出管连接于水解酸化池上，水解酸化池通过连接管与生物接触氧化池连接，生物接触氧化池通过连接管与清水池连接，清水池上设有排水管。
作为本实用新型进一步的方案：所述卸料板的纵截面为矩形。
作为本实用新型进一步的方案：所述支撑杆为十字形结构。
作为本实用新型进一步的方案：所述过滤填充料层为碎石层。
作为本实用新型进一步的方案：所述生物接触氧化池内设有弹性填充和曝气机系统，弹性填料呈圆形毛刷状，且弹性填料由丝条和绞绳制成。
与现有技术相比，本实用新型的有益效果是：通过第一滤网对污水中的泥污进行过滤，并通过卸料板转动将泥污排出到污泥处理罐内，通过过滤填充料层和第二滤网配合滤出泥污中的水分，通过絮凝剂使废水中的胶体和细微悬浮物凝聚成絮凝状，以进行分离，通过搅拌器转动，以对污水进行搅拌，加速混匀，通过鼓风机动作加速污水处理罐内的污水流动，通过臭氧发生装置能够强化除去细菌和病毒，保证出水水质达标，在水解酸化池中长链、复杂有机物断链成为较简单、分子量较小的易生物降解物质，提高废水的可生化性，生物接触氧化池采用低负荷曝气运行方式，且水体停留时间较长，以较好地降解废水中的各种有机物，综上，该装置通过对污泥进行预处理，提升了系统整体的污水处理效率，降低了工作负荷，提升了污水净化回用效果。
