申请日2015.11.19
公开(公告)日2016.05.25
IPC分类号C02F9/14
摘要
本实用新型属于废水处理技术领域，具体涉及一种垃圾渗滤液废水处理系统。所述的垃圾渗滤液废水处理系统包括第一pH调节池、PAC-粉煤灰混凝吸附池、第一沉淀池、第二pH调节池、回流式紫外灯光催化设备、第三pH调节池、第二沉淀池和人工湿地;其中，所述的第一pH调节池、PAC-粉煤灰混凝吸附池、第一沉淀池、第二pH调节池、回流式紫外灯光催化设备、第三pH调节池、第二沉淀池和人工湿地依次连接;所述的回流式紫外灯光催化设备与第二沉淀池构成循环回路。本实用新型具有高效率、处理更彻底、工艺简单和使用经济方便等特点以及景观价值，具有很好的应用前景，值得推广。
权利要求书
1.一种垃圾渗滤液废水处理系统，其特征在于：包括第一pH调节池、PAC-粉煤灰混凝吸附池、第一沉淀池、第二pH调节池、回流式紫外灯光催化设备、第三pH调节池、第二沉淀池和人工湿地;
其中，所述的第一pH调节池、PAC-粉煤灰混凝吸附池、第一沉淀池、第二pH调节池、回流式紫外灯光催化设备、第三pH调节池、第二沉淀池和人工湿地依次连接;所述的回流式紫外灯光催化设备与第二沉淀池构成循环回路。
2.根据权利要求1所述的垃圾渗滤液废水处理系统，其特征在于：
所述的回流式紫外灯光催化设备包括至少三个由上向下依次连接的紫外光催化氧化反应池;其中，位于最上方的紫外光催化氧化反应池与其他紫外光催化氧化反应池分别构成循环回路;位于最上方的紫外光催化氧化反应池与第二pH调节池连接;位于最下方的紫外光催化氧化反应池与第三pH调节池连接。
3.根据权利要求1所述的垃圾渗滤液废水处理系统，其特征在于：
所述的垃圾渗滤液废水处理系统还包括出水监测器;
所述的出水监测器与第二沉淀池连接。
4.根据权利要求1所述的垃圾渗滤液废水处理系统，其特征在于：
所述的垃圾渗滤液废水处理系统还包括鼓风机;所述的鼓风机与PAC-粉煤灰混凝吸附池连接。
5.根据权利要求4所述的垃圾渗滤液废水处理系统，其特征在于：
所述的鼓风机还与回流式紫外灯光催化设备连接。
6.根据权利要求1所述的垃圾渗滤液废水处理系统，其特征在于：
所述的人工湿地包括潜流式人工湿地植物种植区和鱼塘人工湿地;
所述的潜流式人工湿地植物种植区的进水口与第二沉淀池的出水口连接;
所述的潜流式人工湿地植物种植区的出水口与鱼塘人工湿地的进水口连接。
7.根据权利要求6所述的垃圾渗滤液废水处理系统，其特征在于：
所述的植物为芦苇、香蒲、花叶芦竹、风车草、菖蒲和水葱中的至少一种。
8.根据权利要求1所述的垃圾渗滤液废水处理系统，其特征在于：
所述的紫外灯为低压高强紫外灯、中压紫外灯或高压球形紫外灯。
说明书
一种垃圾渗滤液废水处理系统
技术领域
本实用新型属于废水处理技术领域，具体涉及一种垃圾渗滤液废水处理系统。
背景技术
随着我国城市化进程的加快和人民生活水平的不断提高，城市生活垃圾产生量以每年4.8%的速率增长，其中一部分的垃圾以填埋方式处理掉。而且随着时间的推移，填埋的垃圾已经步入老龄化的阶段。
老龄垃圾渗滤液中的有机物主要以腐殖质为主，其可生化性极差，无机离子含量高，碳氮比值严重失调，高浓度的氨离子对生物处理产生抑制，这使得“老龄”垃圾渗滤液成为渗滤液处理中的难点。
目前国内垃圾渗滤液处理应用比较普遍的工艺是“生化处理+深度处理”，生化处理以采用MBR工艺为主，深度处理多采用纳滤/反渗透，他们都存在需要投加碳源、运行成本高的问题，而且后期浓缩液难于处理。而采用氨吹脱和厌氧氨氧化可以有效去除氨氮，节省能耗，但是这几种处理工艺的局限性很大。氨吹脱技术石灰的运输、储存给运行管理带来很多不便，另外吹脱塔的填料很容易堵塞，吹脱出的氨气需要回收;厌氧氨氧化工艺启动时间漫长、微生物生长条件苛刻等。高级氧化技术也有一定的应用，虽然其处理效果彻底，但是运行成本较高。
因此，垃圾渗滤液的达标处理和彻底无害化成为迫在眉睫的环保技术问题，而寻找一种经济、快速、高效、处理彻底的方法是垃圾无害化处理技术发展的关键。
实用新型内容
为了克服现有技术中垃圾渗滤液处理成本高、处理不彻底和低效等缺点和不足，本实用新型的目的在于提供一种垃圾渗滤液废水处理系统。
本实用新型的目的通过下述技术方案实现：

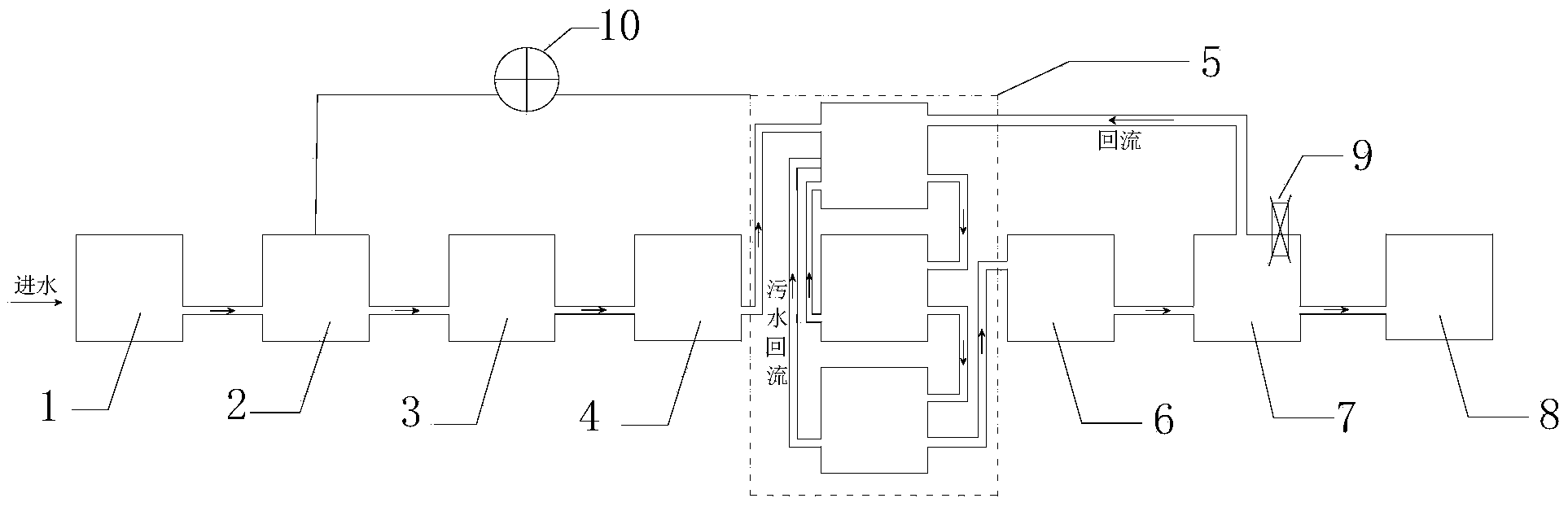

一种垃圾渗滤液废水处理系统，包括第一pH调节池、PAC-粉煤灰混凝吸附池、第一沉淀池、第二pH调节池、回流式紫外灯光催化设备、第三pH调节池、第二沉淀池和人工湿地;
其中，所述的第一pH调节池、PAC-粉煤灰混凝吸附池、第一沉淀池、第二pH调节池、回流式紫外灯光催化设备、第三pH调节池、第二沉淀池和人工湿地依次连接;所述的回流式紫外灯光催化设备与第二沉淀池构成循环回路;
所述的回流式紫外灯光催化设备优选包括至少三个由上向下依次连接的紫外光催化氧化反应池;其中，位于最上方的紫外光催化氧化反应池与其他紫外光催化氧化反应池分别构成循环回路;位于最上方的紫外光催化氧化反应池与第二pH调节池连接;位于最下方的紫外光催化氧化反应池与第三pH调节池连接;废水进入上一个紫外光催化氧化反应池中反应后，流入下一个紫外光催化氧化反应池;每一个紫外光催化氧化反应池的废水由顶端溢出后回流至最上方的紫外光催化氧化反应池;
所述的垃圾渗滤液废水处理系统还包括出水监测器;
所述的出水监测器与第二沉淀池连接;
所述的垃圾渗滤液废水处理系统还包括鼓风机;
所述的鼓风机与PAC-粉煤灰混凝吸附池连接;
所述的鼓风机还与回流式紫外灯光催化设备连接;所述的鼓风机对PAC-粉煤灰混凝吸附池和回流式紫外灯催化氧化设备的每个紫外光催化氧化反应池中的废水进行曝气;
所述的紫外灯优选为低压高强紫外灯、中压紫外灯或高压球形紫外灯;
所述的人工湿地优选包括潜流式人工湿地植物种植区和鱼塘人工湿地;
所述的潜流式人工湿地植物种植区的进水口与第二沉淀池的出水口连接;
所述的潜流式人工湿地植物种植区的出水口与鱼塘人工湿地的进水口连接;
所述的植物优选为芦苇、香蒲、花叶芦竹、风车草、菖蒲和水葱中的至少一种;
本实用新型相对于现有技术具有如下的优点及效果：
(1)本实用新型中的PAC-粉煤灰混凝吸附池采用粉煤灰和PAC处理垃圾渗滤液，原材料价格便宜，使用方便，特别是粉煤灰可以大量免费获得，经济的同时也达到了废物循环的效果。
(2)与传统催化湿式氧化法需在高温(150～350℃)和高压(0.5～20MPa)的反应条件相比，本实用新型采用紫外光催化氧化反应池，可以使湿式氧化反应在常温常压的温和条件下进行;
(3)本实用新型采用的回流式紫外灯光催化设备较传统的氧化工艺，可以将有机物彻底氧化成水和二氧化碳等无害成分，达到无害化;同时具有除臭、脱色及杀菌消毒的效果。
(4)本实用新型采用回流式紫外灯光催化设备，可以连续性运行处理垃圾渗滤液，具有更高的效率。
(5)本实用新型中的人工湿地包括潜流式人工湿地种植区和生态鱼塘，在彻底处理垃圾渗滤液的同时可以实现景观作用，具有很好的生态效益。
(6)本实用新型采用的处理垃圾渗滤液的组合工艺具有高效率、处理更彻底、工艺简单和使用经济方便的特点以及景观价值，具有很好的应用前景，值得推广。
