申请日2015.11.19
公开(公告)日2016.06.08
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种非常规气压裂及油田水处理系统，涉及低渗透油田开发领域，包括混凝沉淀池、反应罐、单阀过滤罐、缓冲水罐、油罐和回收水池，所述混凝沉淀池、反应罐、单阀过滤罐、缓冲水罐依次通过管线连接，所述反应罐上设有加药装置，所述混凝沉淀池和反应罐的出口端均与油罐连接，所述反应罐的出口端还与回收水池连接，所述混凝沉淀池的入口端也与回收水池连接，本实用新型水处理系统不仅能够较好地实现除油、杀菌，净化水质的作用，而且通过其独特的回收系统，即油罐和回收水池的作用，一方面便于回收处理后的废油，另一方面，也提高了废水的除油效果，降低进入单阀过滤罐内的废水含油量，降低了设备维护保养的成本。
权利要求书
1.一种非常规气压裂及油田水处理系统，其特征在于，包括混凝沉淀池、反应罐、单阀过滤罐、缓冲水罐、油罐和回收水池，所述混凝沉淀池、反应罐、单阀过滤罐、缓冲水罐依次通过管线连接，所述反应罐上设有加药装置，所述混凝沉淀池和反应罐的出口端均与油罐连接，所述反应罐的出口端还与回收水池连接，所述混凝沉淀池的入口端也与回收水池连接。
2.根据权利要求1所述的一种非常规气压裂及油田水处理系统，其特征在于：所述加药装置包括加药斗、搅拌器、电磁阀、控制器和无线信号接收器，搅拌器安装在加药斗内，电磁阀设于加药斗与混凝沉淀池之间，控制器与电磁阀连接，无线信号接收器与控制器连接。
3.根据权利要求1或2所述的一种非常规气压裂及油田水处理系统，其特征在于：所述单阀过滤罐内设有两个过滤层，分别为石英砂过滤层和磁铁矿过滤层。
4.根据权利要求3所述的一种非常规气压裂及油田水处理系统，其特征在于：所述石英砂过滤层位于磁铁矿过滤层的上方。
5.根据权利要求1所述的一种非常规气压裂及油田水处理系统，其特征在于：所述缓冲水罐的出口端连接有杀菌装置。
说明书
一种非常规气压裂及油田水处理系统
技术领域
本实用新型涉及低渗透油田开发领域，具体涉及一种非常规气压裂及油田水处理系统。
背景技术
低渗透油田是指油层储层渗透率低、丰度低、单井产能低的油田。由于低压、低丰、低渗透的现状，一直以来都要依靠压裂地层产生人工导流缝进行开采，所谓压裂地层是指采油过程中，利用水力作用，使油层形成裂缝的一种方法，压裂后的油井地层经过憋压后，要依靠地层压力将地裂缝和油套管中的残余废液返排至地面，返排出的废水中含有大量的细砂粒、悬浮物、机杂、压裂液残渣、溶解性有机物等物质，需要进行有效处理后备用。
目前的废水处理采用的一般都是混凝沉淀、加药除油等操作来实现废水的净化处理，虽然达到了一定的净化效果，但是经混凝沉淀和加药除油后的废油回收不便，且经加药除油后的废水直接排至下一道工序，对于含油量较高的废水，除油后的废水还会含有不少废油，容易堵塞下一道工序的设备，增大了设备维护保养的费用，加药装置也需要人为手动控制，较为不便。
发明内容
本实用新型目的在于提供一种非常规气压裂及油田水处理系统，以解决现有技术不足导致的诸多缺陷。

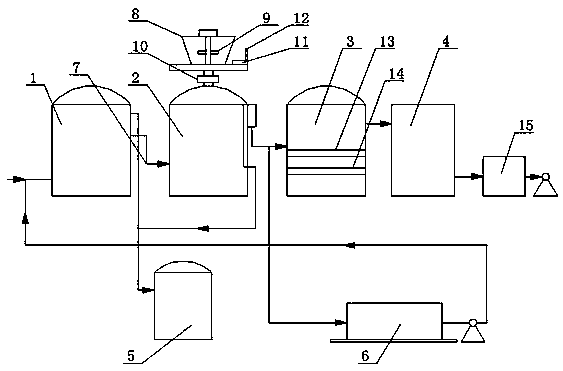

一种非常规气压裂及油田水处理系统，包括混凝沉淀池、反应罐、单阀过滤罐、缓冲水罐、油罐和回收水池，所述混凝沉淀池、反应罐、单阀过滤罐、缓冲水罐依次通过管线连接，所述反应罐上设有加药装置，所述混凝沉淀池和反应罐的出口端均与油罐连接，所述反应罐的出口端还与回收水池连接，所述混凝沉淀池的入口端也与回收水池连接。
优选的，所述加药装置包括加药斗、搅拌器、电磁阀、控制器和无线信号接收器，搅拌器安装在加药斗内，电磁阀设于加药斗与混凝沉淀池之间，控制器与电磁阀连接，无线信号接收器与控制器连接。
优选的，所述单阀过滤罐内设有两个过滤层，分别为石英砂过滤层和磁铁矿过滤层。
优选的，所述石英砂过滤层位于磁铁矿过滤层的上方。
优选的，所述缓冲水罐的出口端连接有杀菌装置。
本实用新型的优点在于：该种水处理系统不仅能够较好地实现除油、杀菌，净化水质的作用，而且通过其独特的回收系统，即油罐和回收水池的作用，一方面便于回收处理后的废油，另一方面，也提高了废水的除油效果，降低进入单阀过滤罐内的废水含油量，降低该设备被堵塞的几率，降低设备维护保养的成本，所述加药装置包括加药斗、搅拌器、电磁阀、控制器和无线信号接收器，搅拌器安装在加药斗内，电磁阀设于加药斗与混凝沉淀池之间，控制器与电磁阀连接，无线信号接收器与控制器连接，采用无线操作来实现对加药装置的加药量的控制，省时省力，智能程度高，所述单阀过滤罐内设有两个过滤层，分别为石英砂过滤层和磁铁矿过滤层，采用双重过滤，提高了过滤效果，净化效果好，所述缓冲水罐的出口端连接有杀菌装置，对废水进行杀菌操作，进一步净化水质。
