申请日2015.12.11
公开(公告)日2016.08.10
IPC分类号C02F9/02
摘要
本实用新型涉及净水器的技术领域，它涉及一种智能零废水排放RO机，包括机体，机体上设有用于连接自来水管的进水口及纯净水出水的出水口，进水口与出水口之间通过浓水管联通，机体上设有智能冲洗出水口及生活用水口，机体内设有对RO膜进行二次冲洗的循环水路，智能冲洗出水口及生活用水口跟循环水路联通，循环水路上设有用于检测水质的TDS测试探针，机体还上设有控制面板，循环水路上还设有与控制面板电性连接的智能电磁阀，当TDS测试探针检测到水质超过设定值，循环水路开始对RO进行冲洗;当高压开关检测压力桶内的水压低于设定值，开始制纯净水;当高压开关检测压力桶内的水压达到设定值，完成制水。

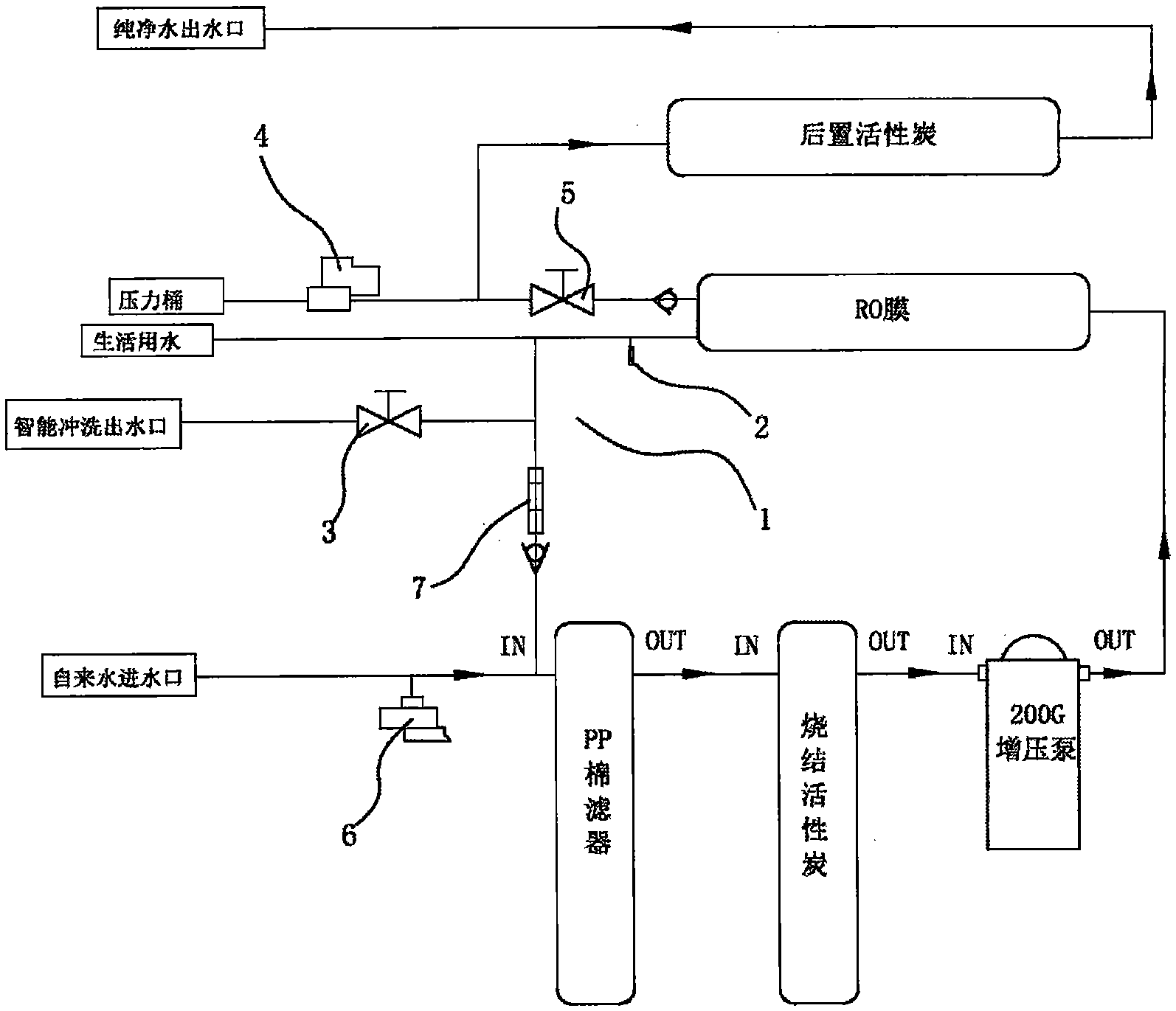

摘要附图
权利要求书
1.一种智能零废水排放RO机，包括机体，机体上设有用于连接自来水管的进水口及纯净水出水的出水口，进水口与出水口之间通过浓水管联通，浓水管上自进水口至出水口依次联通有PP棉滤器、烧结活性炭、增压泵、RO膜及后置活性炭，位于进水口与PP棉滤器之间的浓水管上设有低压开关，进水口上设有进水阀，其特征在于：所述机体上设有智能冲洗出水口及生活用水口，机体内设有对RO膜进行二次冲洗的循环水路，智能冲洗出水口及生活用水口跟循环水路联通，循环水路上设有用于检测水质的TDS测试探针，机体还上设有控制面板，控制面板与增压泵及TDS测试探针电性连接，循环水路上还设有与控制面板电性连接的智能电磁阀。
2.根据权利要求1所述的一种智能零废水排放RO机，其特征是：所述循环水路的输入端与RO膜联通，循环水路的输出端与浓水管联通，循环水路上通过两个水管分别与生活用水口及智能冲洗出水口联通，TDS测试探针设于循环水路与RO膜联通的出口处上。
3.根据权利要求1所述的一种智能零废水排放RO机，其特征是：所述RO膜与后置活性炭之间的浓水管上还设有制水水路，制水水路包括压力桶、控制压力桶的高压开关及纯水电磁阀，其中，高压开关及纯水电磁阀与控制面板电性连接，制水水路上还设有防止水回流至RO膜的单向阀。
4.根据权利要求3所述的一种智能零废水排放RO机，其特征是：所述控制面板内设有控制电路，且所述控制电路包括智能控制电脑板及电压转换器，电压转换器分别通过红色火线及白色零线与控制电脑板连接、纯水电磁阀通过两根黑色零线与电脑板连接、高压开关通过两根蓝色零线与电脑板连接、智能电磁阀通过两根红色火线与电脑板连接、增压泵通过两根绿色火线与电脑板连接、TDS测试探针分别通过黑色零线及红色火线与电脑板连接、低压开关通过两根黄色地线与电脑板连接。
5.根据权利要求1所述的一种智能零废水排放RO机，其特征是：所述机体上设有显示工作状态的显示屏幕，显示屏幕与电脑板电性连接。
6.根据权利要求5所述的一种智能零废水排放RO机，其特征是：所述显示屏幕内分别显示有冲洗、制水、水满、缺水及检修该些状态。
7.根据权利要求2所述的一种智能零废水排放RO机，其特征是：所述循环水路与浓水管之间依次设有废水比例器及单向阀。
说明书
一种智能零废水排放RO机
技术领域
本实用新型涉及净水器的技术领域，更具体地说，它涉及一种智能零废水排放RO机。
背景技术
人们对生活水平提出更高的要求，对健康也越来越重视，对饮用水的要求也越来越高。反渗透水处理技术逐渐从工业领域被引入到人们日常生活领域，特别是适用于处理饮用水，以终端净化的形式，让人们饮用到健康、安全的净水。
目前的零废水排放RO机在工作中会浪费很多的自来水，而且自来水进入反渗透RO膜的效率低，故纯净水的效率也降低，而且对清洗反渗透RO膜后的浓水不能回收利用，造成水资源的浪费。
针对上述问题专利号201520072749.7公开了一种零废水排放RO机，但是该种RO机在净水的过程中，无论水质好坏，制一份纯净水会有三份废水被排放，造成了大量的水资源的浪费，出水的水质的好坏由原水水质决定，而且RO膜在过滤当中容易结垢，降低了制成净水后的水质及RO的自身的使用寿命。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种结构合理简单、节约水、运行稳定的零废水排放RO机。
为实现上述目的，本实用新型提供了如下技术方案：
一种智能零废水排放RO机，包括机体，机体上设有用于连接自来水管的进水口及纯净水出水的出水口，进水口与出水口之间通过浓水管联通，浓水管上自进水口至出水口依次联通有PP棉滤器、烧结活性炭、增压泵、RO膜及后置活性炭，位于进水口与PP棉滤器之间的浓水管上设有低压开关，进水口上设有进水阀，其特征在于：所述机体上设有智能冲洗出水口及生活用水口，机体内设有对RO膜进行二次冲洗的循环水路，智能冲洗出水口及生活用水口跟循环水路联通，循环水路上设有用于检测水质的TDS测试探针，机体还上设有控制面板，控制面板与增压泵及TD8测试探针电性连接，循环水路上还设有与控制面板电性连接的智能电磁阀。
本实用新型进一步设置为：所述循环水路的输入端与RO膜联通，循环水路的输出端与浓水管联通，循环水路上通过两个水管分别与生活用水口及智能冲洗出水口联通，TDS测试探针设于循环水路与RO膜联通的出口处上。
本实用新型进一步设置为：所述RO膜与后置活性炭之间的浓水管上还设有制水水路，制水水路包括压力桶、控制压力桶的高压开关及纯水电磁阀，其中，高压开关及纯水电磁阀与控制面板电性连接，制水水路上还设有防止水回流至RO膜的单向阀。
本实用新型进一步设置为：所述控制面板内设有控制电路，且所述控制电路包括智能控制电脑板及电压转换器，电压转换器分别通过红色火线及白色零线与控制电脑板连接、纯水电磁阀通过两根黑色零线与电脑板连接、高压开关通过两根蓝色零线与电脑板连接、智能电磁阀通过两根红色火线与电脑板连接、增压泵通过两根绿色火线与电脑板连接、TDS测试探针分别通过黑色零线及红色火线与电脑板连接、低压开关通过两根黄色地线与电脑板连接。
本实用新型进一步设置为：所述机体上设有显示工作状态的显示屏幕，显示屏幕与电脑板电性连接。
本实用新型进一步设置为：所述显示屏幕内分别显示有冲洗、制水、水满、缺水及检修该些状态。
本实用新型进一步设置为：所述循环水路与浓水管之间依次设有废水比例器及单向阀。
通过采用上述技术方案的有益效果为：通过电脑板智能化对RO机检测及控制，在制水的过程当中，RO膜将过滤好的部分净水流至压力桶内，剩余的废水通过循环水路重新进入浓水管内进行制水，大大提高了废水的利用力，减少了水资源的浪费。在此期间，TDS测试探针检测循环水路内废水的水质，将数据传递至电脑板后，电脑板对比预设值与实际检测数值，控制是否打开智能电磁阀，进而通过智能冲洗出水口的水对RO膜进行冲洗。防止了RO膜出现结垢的状况。其智能的控制方法有效针对RO机出现的状况进行自动处理，特别是在停水情况下，自动停机，保护了增压泵不会因为空转导致烧机的情况，而且智能化的将各个工作状态实时反映，大大提高人性化。
