申请日2015.12.11
公开(公告)日2016.07.06
IPC分类号E03F1/00; E03F5/10
摘要
本实用新型提供一种地下室顶板积水处理装置，包括集水容器、支管和主管，集水容器用于安装在地下室顶板的下表面上并位于地下室顶板的设置有泄水孔的位置或用于安装在泄水孔中从而聚集地下室顶板上并经由泄水孔流下的积水，集水容器通过支管管路连通主管，主管用于与集水井管路连通。较佳地，集水容器的数目为2个以上，2个以上集水容器均通过支管管路连通主管。还包括加固绳索，一端用于连接地下室顶板的下表面，另一端连接支管。本实用新型的地下室顶板积水处理装置能有效处理地下室顶板积水，有效解决地下室积水问题，避免地下室积水造成巨大损失，设计巧妙，结构简洁，安装简单快速，成本低，适于大规模推广应用。

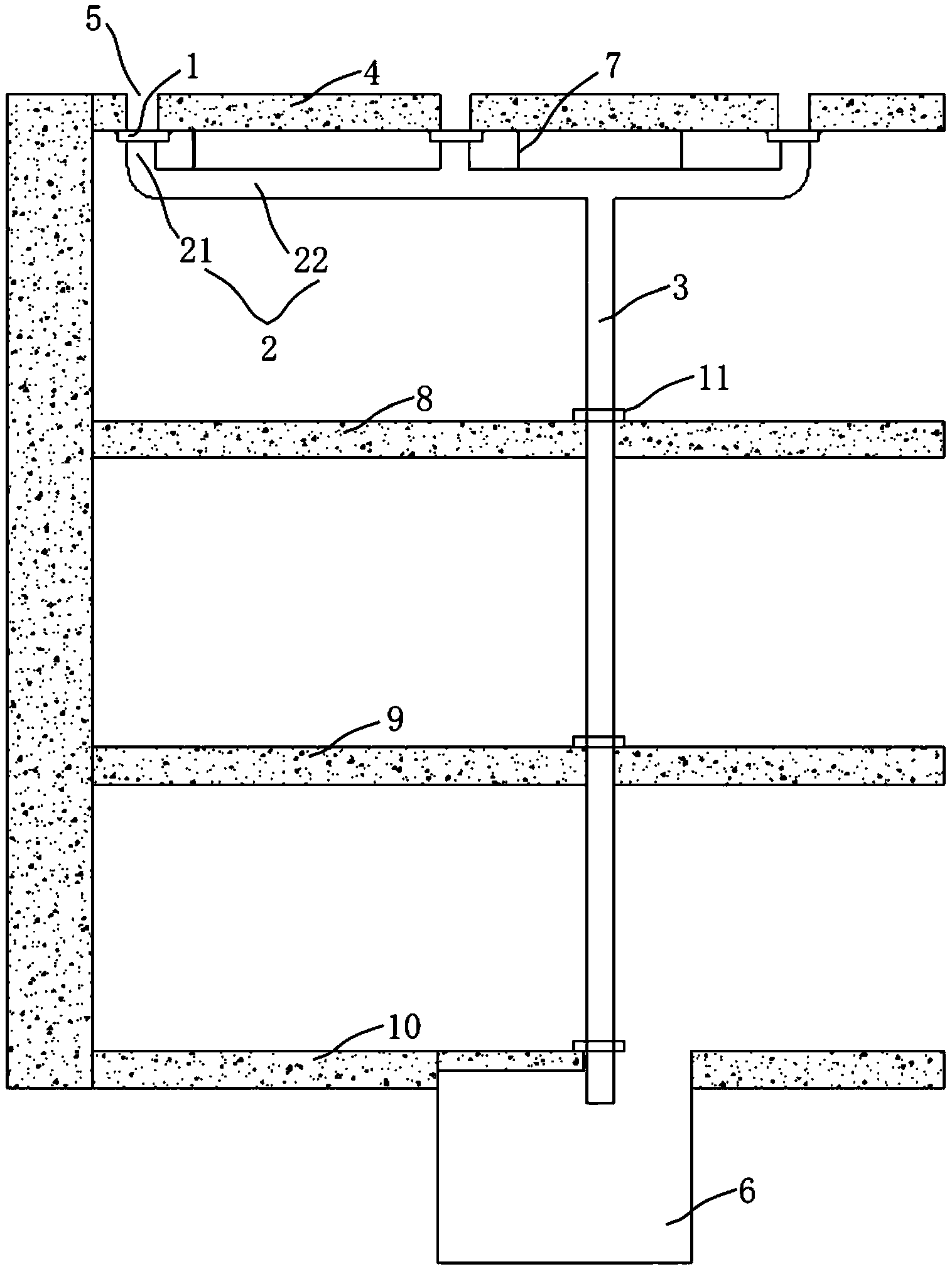

摘要附图
权利要求书
1.一种地下室顶板积水处理装置，其特征在于，所述地下室顶板积水处理装置包括：
集水容器，所述集水容器用于安装在地下室顶板的下表面上并位于所述地下室顶板的设置有泄水孔的位置或用于安装在所述泄水孔中从而聚集所述地下室顶板上并经由所述泄水孔流下的积水;
支管;以及
主管，所述集水容器通过所述支管管路连通所述主管，所述主管用于与集水井管路连通。
2.根据权利要求1所述的地下室顶板积水处理装置，其特征在于，所述集水容器为漏斗。
3.根据权利要求2所述的地下室顶板积水处理装置，其特征在于，所述漏斗为圆柱形漏斗。
4.根据权利要求1所述的地下室顶板积水处理装置，其特征在于，所述集水容器的数目为2个以上，2个以上所述集水容器均通过所述支管管路连通所述主管。
5.根据权利要求1所述的地下室顶板积水处理装置，其特征在于，所述集水容器用于通过自攻螺钉固定在所述的地下室顶板的下表面上。
6.根据权利要求1所述的地下室顶板积水处理装置，其特征在于，所述集水容器与所述的地下室顶板的下表面的安装处密封设置。
7.根据权利要求1所述的地下室顶板积水处理装置，其特征在于，所述支管与所述集水容器的连接处密封设置。
8.根据权利要求1所述的地下室顶板积水处理装置，其特征在于，所述地下室顶板积水处理装置还包括加固绳索，所述加固绳索的一端用于连接所述的地下室顶板的下表面，所述加固绳索的另一端连接所述支管。
9.根据权利要求8所述的地下室顶板积水处理装置，其特征在于，所述支管具有相互连接的竖向部和水平部，所述竖向部与所述集水容器管路连通，所述水平部与所述主管管路连通，所述的加固绳索的另一端连接所述水平部。
10.根据权利要求8所述的地下室顶板积水处理装置，其特征在于，所述加固绳索是钢丝。
说明书
地下室顶板积水处理装置
技术领域
本实用新型涉及积水处理装置技术领域，特别涉及地下室积水处理装置技术领域，具体是指一种地下室顶板积水处理装置。
背景技术
目前大多数工程地下室顶板均设计有景观绿化工程，一般会在地下室顶板上预留50～80cm的景观施工面，从而造成地下室顶板标高普遍低于市政道路，地下室顶板形成了一片洼地，积水无法顺利排出。
特别是在雨季、台风季节，短时间的排水压力极大，施工过程中在台风、雨季容易出现地表水回灌地下室的现象，因此在工程施工阶段做好地下室顶板积水处理势在必行。尤其在地下室装饰装修阶段顶棚、墙面腻子、地面装修、设备安装过程中，出现地下室积水将会造成巨大的损失。
因此，需要提供一种地下室顶板积水处理装置，其能有效处理地下室顶板积水，有效解决地下室积水问题，避免地下室积水造成巨大损失，且结构简洁，安装简单快速，成本低。
实用新型内容
为了克服上述现有技术中的缺点，本实用新型的一个目的在于提供一种地下室顶板积水处理装置，其能有效处理地下室顶板积水，有效解决地下室积水问题，避免地下室积水造成巨大损失，适于大规模推广应用。
本实用新型的另一目的在于提供一种地下室顶板积水处理装置，其设计巧妙，结构简洁，安装简单快速，成本低，适于大规模推广应用。
为达到以上目的，本实用新型提供了一种地下室顶板积水处理装置，其特点是，所述地下室顶板积水处理装置包括：
集水容器，所述集水容器用于安装在地下室顶板的下表面上并位于所述地下室顶板的设置有泄水孔的位置或用于安装在所述泄水孔中从而聚集所述地下室顶板上并经由所述泄水孔流下的积水;
支管;以及
主管，所述集水容器通过所述支管管路连通所述主管，所述主管用于与集水井管路连通。
较佳地，所述集水容器为漏斗。
更佳地，所述漏斗为圆柱形漏斗。
较佳地，所述集水容器的数目为2个以上，2个以上所述集水容器均通过所述支管管路连通所述主管。
较佳地，所述集水容器用于通过自攻螺钉固定在所述的地下室顶板的下表面上。
较佳地，所述集水容器与所述的地下室顶板的下表面的安装处密封设置。
较佳地，所述支管与所述集水容器的连接处密封设置。
较佳地，所述地下室顶板积水处理装置还包括加固绳索，所述加固绳索的一端用于连接所述的地下室顶板的下表面，所述加固绳索的另一端连接所述支管。
更佳地，所述支管具有相互连接的竖向部和水平部，所述竖向部与所述集水容器管路连通，所述水平部与所述主管管路连通，所述的加固绳索的另一端连接所述水平部。
更佳地，所述加固绳索是钢丝。
本实用新型的有益效果主要在于：
1、本实用新型的地下室顶板积水处理装置包括集水容器、支管和主管，集水容器用于安装在地下室顶板的下表面上并位于地下室顶板的设置有泄水孔的位置或用于安装在泄水孔中从而聚集地下室顶板上并经由泄水孔流下的积水，集水容器通过支管管路连通主管，主管用于与集水井管路连通，从而能有效处理地下室顶板积水，有效解决地下室积水问题，避免地下室积水造成巨大损失，适于大规模推广应用。
2、本实用新型的地下室顶板积水处理装置包括集水容器、支管和主管，集水容器用于安装在地下室顶板的下表面上并位于地下室顶板的设置有泄水孔的位置或用于安装在泄水孔中从而聚集地下室顶板上并经由泄水孔流下的积水，集水容器通过支管管路连通主管，主管用于与集水井管路连通，设计巧妙，结构简洁，安装简单快速，成本低，适于大规模推广应用。
本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现，并可通过所附权利要求中特地指出的手段、装置和它们的组合得以实现
