申请日2015.12.11
公开(公告)日2016.08.17
IPC分类号G01N33/18
摘要
本实用新型涉及环保检测笔设计技术领域，尤其涉及一种废水检测专用环保测试笔。一种废水检测专用笔，包括试剂管，所述试剂管的上部设有固定套，其特征在于：所述固定套上活动连接有关于固定套呈对称分布的固定杆。本实用新型通过设置可拉伸的固定杆，有助于将检测笔固定在废水检测装置上，且固定杆的末端设有卡套，使用时可使检测笔更牢固的固定在废水检测装置上，方便检测人员操作;另外本实用新型在试管体上设置刻度，方便操作人员对所用试剂的量准确记录，且结构简单，操作方便，经济实用。

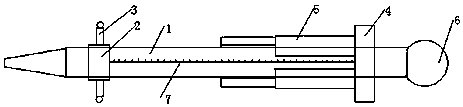

摘要附图
权利要求书
1.一种废水检测专用笔，包括试剂管，所述试剂管的上部设有固定套，其特征在于：所述固定套上活动连接有关于固定套呈对称分布的固定杆;所述固定杆为可拉伸固定杆;所述固定杆的末端设有卡套;所述卡套通过转轴与固定杆相连;所述固定杆与固定套为螺纹连接、焊接或胶接;所述固定杆与固定套的连接方式为螺纹连接，所述固定杆的一端有外螺纹，所述固定套上与固定杆的相应位置处有内螺纹;所述试剂管的中部设有阶梯螺套，所述阶梯螺套的右端设有限位推盘，所述试剂管的下部设有橡胶囊;所述试剂管的材质为透明玻璃或透明塑料中的任一种;所述试剂管上设有刻度。
说明书
一种废水检测专用环保测试笔
技术领域
本实用新型涉及环保检测笔设计技术领域，尤其涉及一种废水检测专用环保测试笔。
背景技术
进入新世纪以来，中国的经济发展取得了巨大的成就，但是我们的环境也遭受到了前所未有的破坏。环境问题一直是举国上下关注的焦点，尤其是水污染，已对人类的生存安全构成重大威胁，成为人类健康、经济和社会可持续发展的重大障碍。然而，现有的废水检测专用环保测试笔上没有刻度，操作人员在使用过程中很难精确确定所用试剂的量，此外，测试笔上缺少有助于将本体固定在废水检测设备上的装置，还有的废水检测专用环保测试笔上缺少有助于调节伸缩杆的伸缩的装置，这既不便于试剂管的拆卸，还不利于操作人员及时固定调节螺杆的位置，不能满足人们的需要。
CN201420454969.1也提供了一种废水检测专用环保测试笔，其通过设置带有伸缩杆的固定块将试剂管固定在废水检测装置上，通过设置带有弧形推块及固定螺母的调节螺杆调节伸缩杆的伸缩，虽然解决了测试笔的固定及伸缩杆的伸缩问题，但其结构复杂，且伸缩杆的伸长量有局限性，即若使伸缩杆的伸长量足够长就必须增加伸缩杆的长度或弹簧自然然状态下的长度，这无疑增加了测试笔固定装置的宽度，操作人员使用起来不方便。
发明内容
为了克服上述缺点，本实用新型提供了一种水检测专用环保测试笔，其结构简单，使用方便。
所述的废水检测专用笔，试剂管的上部设有固定套，固定套上活动连接有关于固定套呈对称分布的固定杆。
所述的废水检测专用笔，固定杆为可拉伸固定杆。
所述的废水检测专用笔，固定杆的末端设有卡套。
所述的废水检测专用笔，卡套通过转轴与固定杆相连。
所述的废水检测专用笔，固定杆与固定套为螺纹连接、焊接或胶接。
所述的废水检测专用笔，固定杆与固定套的连接方式优选为螺纹连接，固定杆的一端有外螺纹，固定套上与固定杆的相应位置处有内螺纹。
所述的废水检测专用笔，试剂管的中部设有阶梯螺套，阶梯螺套的右端设有限位推盘，试剂管的下部设有橡胶囊。
所述的废水检测专用笔，试剂管的材质为透明玻璃或透明塑料中的任一种。
所述的废水检测专用笔，试剂管上设有刻度。
本实用新型通过设置可拉伸的固定杆，有助于将检测笔固定在废水检测装置上，且固定杆的末端设有卡套，使用时可使检测笔更牢固的固定在废水检测装置上，方便检测人员操作;另外本实用新型在试管体上设置刻度，方便操作人员对所用试剂的量准确记录，且结构简单，操作方便，经济实用。
