申请日2015.12.10
公开(公告)日2016.03.02
IPC分类号C02F1/48
摘要
本发明公开了一种立式磁分离污水处理设备，包括机架，及设置在机架上方的外筒，及设置在外筒两侧的集水槽，及设置在集水槽单的出水口，及设置在外筒内侧的挡水圈，及设置在外筒内的鼓皮，及设置在鼓皮内的磁芯，及贯穿磁芯的主轴，及设置在主轴上端部的轮毂，及设置在轮毂上的传动机构，及与传动机构相连的电机，及设置在鼓皮下方的磁性待处理污染物出口;此款立式磁分离污水处理设备具有使用寿命长、使用成本低，且下沉速度快的优点。

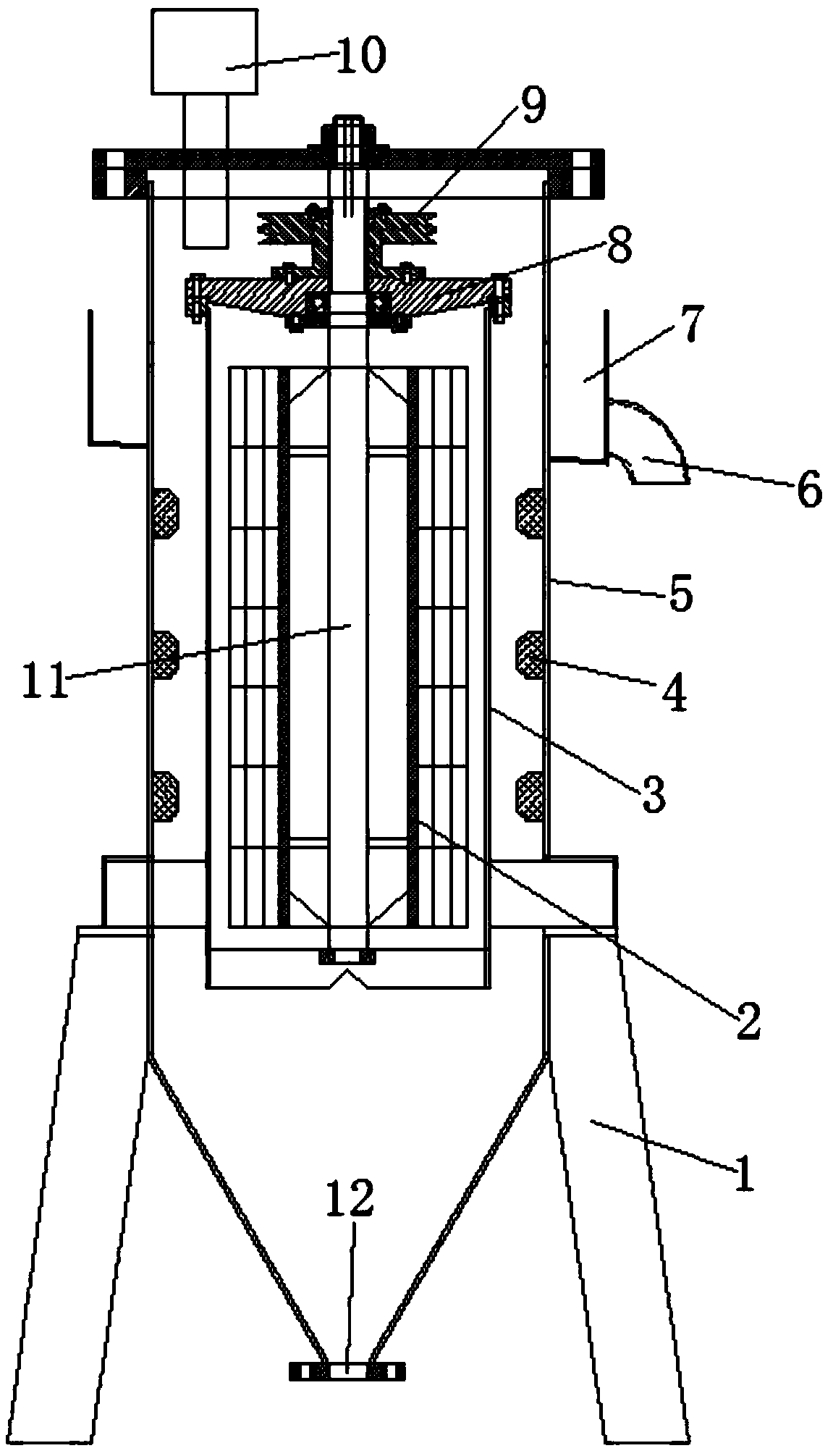

摘要附图
权利要求书
1.一种立式磁分离污水处理设备，其特征在于：包括机架(1)，及设置在机架 (1)上方的外筒(5)，及设置在外筒(5)两侧的集水槽(7)，及设置在集水槽(7)单的出水口(6)，及设置在外筒(5)内侧的挡水圈(4)，及设置在外筒(5)内的鼓皮(3)，及设置在鼓皮(3)内的磁芯(2)，及贯穿磁芯(2)的主轴(11)，及设置在主轴(11)上端部的轮毂(8)，及设置在轮毂(8)上的传动机构(9)，及与传动机构(9)相连的电机(10)，及设置在鼓皮(3)下方的磁性待处理污染物出口(12)。
2.根据权利要求1所述的立式磁分离污水处理设备，其特征在于：所述外筒(5) 上端部设置有出水孔(51)，下端部设置有进水口(52)。
3.根据权利要求1所述的立式磁分离污水处理设备，其特征在于：所述磁芯(2) 的排布结构为螺旋状，形成如图3结构的螺旋磁力线。
4.根据权利要求1所述的立式磁分离污水处理设备，其特征在于：所述鼓皮(3) 与轮毂(8)固定连接在一起。
5.根据权利要求2所述的立式磁分离污水处理设备，其特征在于：所述出水孔 (51)共有2个以上，均匀分布在外筒(5)上。
6.根据权利要求2所述的立式磁分离污水处理设备，其特征在于：所述进水口 (52)共有2个以上，均匀分布在外筒(5)上。
说明书
一种立式磁分离污水处理设备
技术领域
本发明涉及一种立式磁分离污水处理设备。
背景技术
污染处理是目前全球都在关注的问题，在一些污水处理中，采用的方式都是加入絮凝剂或者磁粉，让污水中的颗粒杂质被聚合在一起，变成较大颗粒的污泥，采用磁粉的处理设备就通过磁芯来将带磁粉的污泥吸附，最后通过刮板将吸附在磁芯上的磁性污泥给刮下来，这样长期作业后，刮板非常容易对磁芯造成损坏，降低使用寿命，增加了使用成本。
发明内容
本发明要解决的技术问题是提供一种使用寿命长、使用成本低，且下沉速度快的立式磁分离污水处理设备。
为解决上述问题，本发明采用如下技术方案：一种立式磁分离污水处理设备，包括机架，及设置在机架上方的外筒，及设置在外筒两侧的集水槽，及设置在集水槽单的出水口，及设置在外筒内侧的挡水圈，及设置在外筒内的鼓皮，及设置在鼓皮内的磁芯，及贯穿磁芯的主轴，及设置在主轴上端部的轮毂，及设置在轮毂上的传动机构，及与传动机构相连的电机，及设置在鼓皮下方的磁性待处理污染物出口。
进一步的说，所述外筒上端部设置有出水孔，下端部设置有进水口。
进一步的说，所述磁芯的排布结构为螺旋状，形成如图结构的螺旋磁力线。
进一步的说，所述鼓皮与轮毂固定连接在一起。
进一步的说，所述出水孔共有2个以上，均匀分布在外筒上。
进一步的说，所述进水口共有2个以上，均匀分布在外筒上。
本发明立式磁分离污水处理设备的有益效果是：本设备的磁芯排布为螺旋磁力线原理排布，这让磁性待处理污染物可以自动逐渐脱落下去，从强磁性开始让待处理污染物吸附在鼓皮上，加快了下沉的速度;并且磁性待处理污染物不直接与磁芯接触，这样就不需要采用刮板等部件将磁性待处理污染物从磁芯上刮下来，不对磁芯造成任何耗损，延长了使用寿命，同时也有效的降低了使用成本。
