申请日2015.11.19
公开(公告)日2017.09.26
IPC分类号C02F1/50; C02F1/78; B63J4/00; B63B13/00
摘要
本发明的具有溴盐及臭氧注入装置的压载水处理装置用于当在缺乏溴盐的区域内处理压载水时，通过供给溴盐来增加臭氧和反应生成物的残留性，使对压载水中的生物的杀菌效率达到极大化来抑制再生长，并通过在压载水处理装置追加安装溴盐注入装置来改善以往臭氧处理方式的缺点。并且，包括追加侧流部来向从压载配管分支的海水注入溴盐的溴盐注入部、臭氧注入装置、用于对臭氧和海水进行混合的混合器、用于重新向压载配管注入经处理的海水的喷射器，从而改善作为以往臭氧处理方式的缺点的臭氧滞留时间短的问题，在溴盐含量少的海水或低盐水等的取水地区海水的条件下也不受影响，顺利形成次溴酸，在压载舱内形成持续的杀菌效果。
权利要求书

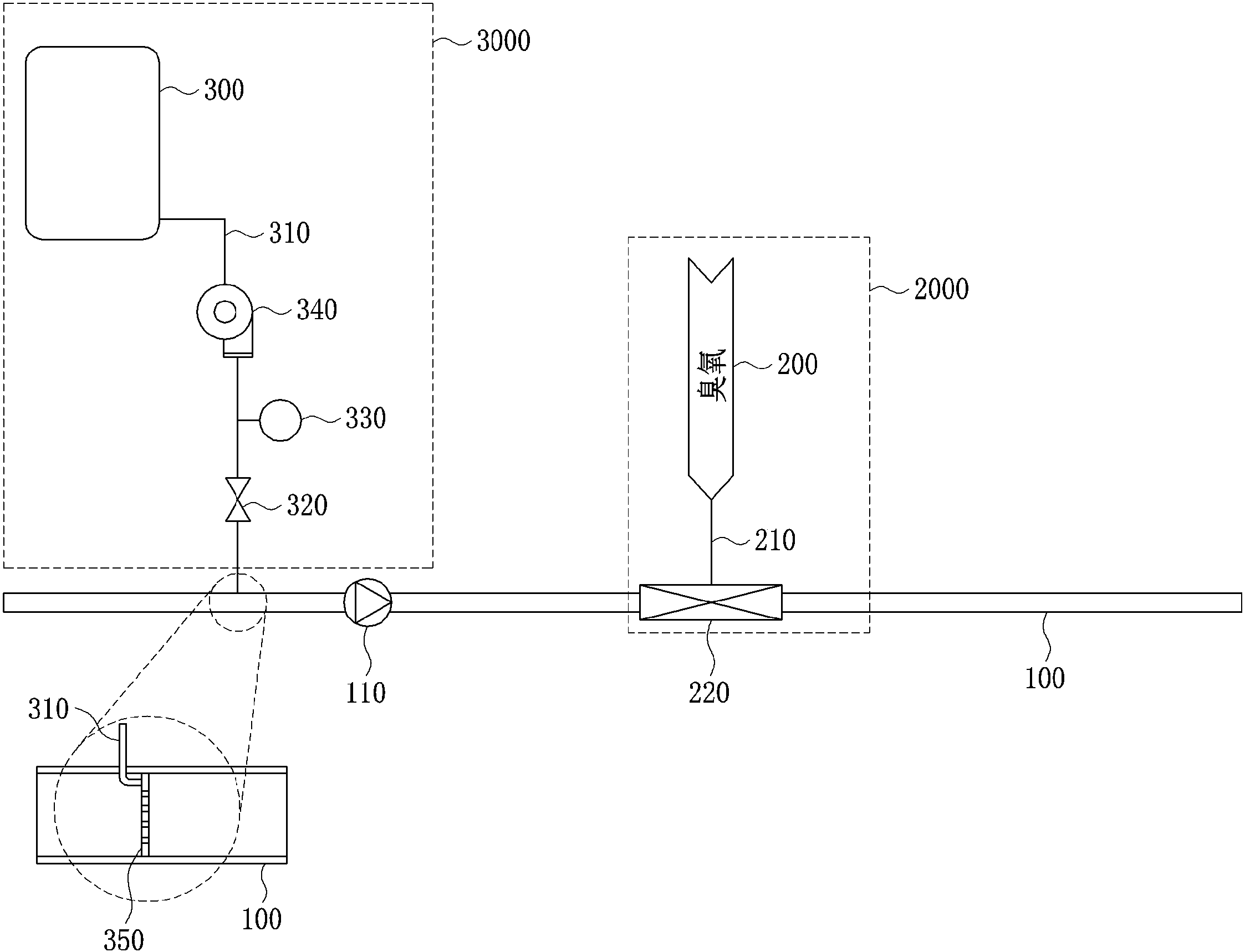

1.一种具有溴盐及臭氧注入装置的压载水处理装置，其为用于对船舶的压载水进行处理的臭氧处理装置，上述具有溴盐及臭氧注入装置的压载水处理装置的特征在于，
包括：
压载配管(100)，用于使海水流入;
压载泵(110)，用于向上述压载配管(100)的内部移送海水;
溴盐注入部(3000);以及
臭氧处理部(2000)，
上述溴盐注入部(3000)包括：
溴盐储罐(300)，用于储存溴盐;
溴盐移送配管(310)，与上述压载配管(100)相连接，用于向上述压载配管(100)注入从上述溴盐储罐(300)供给的溴盐;以及
溴盐注入泵(340)，设置于上述溴盐移送配管(310)，用于以能够使溴盐注入于上述压载配管(100)的方式进行加压，
上述臭氧处理部(2000)包括：
臭氧注入装置(200)，用于向上述压载配管(100)供给臭氧;
混合器(220)，设置于上述压载配管(100)，用于对从上述臭氧注入装置(200)供给的臭氧和向上述压载配管(100)的内部移送的海水进行混合;以及
臭氧移送配管(210)，与上述压载配管(100)的上述混合器(220)相连接，用于向上述压载配管(100)注入从上述臭氧注入装置(200)供给的臭氧。
2.根据权利要求1所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)还包括：
控制阀(320)，设置于上述溴盐移送配管(310)，用于对溴盐的注入量进行调节;以及
流量计(330)，设置于上述溴盐移送配管(310)，用于对溴盐的注入量进行测定。
3.根据权利要求1所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，还包括溴-臭氧混合装置(230)，用于对从上述溴盐注入部(3000)及上述臭氧处理部(2000)接收的溴盐及臭氧进行混合。
4.根据权利要求1所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)与上述压载配管(100)中的设置有压载泵(110)的部分的前部相连接。
5.根据权利要求1所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)与上述压载配管(100)中的设置有上述臭氧处理部(2000)的混合器(220)的部分的后部相连接。
6.根据权利要求1所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)连接在上述压载配管(100)中的设置有压载泵(110)的部分与设置有上述臭氧处理部(2000)的混合器(220)的部分之间。
7.一种具有溴盐及臭氧注入装置的压载水处理装置，其为用于对船舶的压载水进行处理的臭氧处理装置，上述具有溴盐及臭氧注入装置的压载水处理装置的特征在于，
包括：
压载配管(100)，用于使海水流入;
压载泵(110)，用于向上述压载配管(100)的内部移送海水;
侧流部(4000);
溴盐注入部(3000);以及
臭氧处理部(2000)，
上述侧流部(4000)包括：
侧流配管(400)，用于使从上述压载配管(100)以分支的方式流入的海水中的一部分迂回;
侧流泵(410)，设置于上述侧流配管(400)，用于向上述侧流配管(400)的内部移送从上述压载配管(100)被迂回的一部分海水;以及
喷射器(420)，用于重新向上述压载配管(100)注入被迂回的海水，
上述溴盐注入部(3000)包括：
溴盐储罐(300)，用于储存溴盐;
溴盐移送配管(310)，与上述侧流配管(400)相连接，用于向上述侧流配管(400)注入从上述溴盐储罐(300)供给的溴盐;以及
溴盐注入泵(340)，设置于上述溴盐移送配管(310)，用于以能够使溴盐注入于上述侧流配管(400)的方式进行加压，
上述臭氧处理部(2000)包括：
臭氧注入装置(200)，用于向上述侧流配管(400)供给臭氧，
混合器(220)，设置于上述侧流配管(400)，用于对从上述臭氧注入装置(200)供给的臭氧和向上述侧流配管(400)的内部移送的海水进行混合;以及
臭氧移送配管(210)，与上述侧流配管(400)的上述混合器(220)相连接，用于向上述侧流配管(400)注入从上述臭氧注入装置(200)供给的臭氧。
8.根据权利要求7所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)与上述侧流配管(400)中的设置有侧流泵(410)的部分的前部相连接。
9.根据权利要求7所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)与上述侧流配管(400)中的设置有上述臭氧处理部(2000)的混合器(220)的部分的后部相连接。
10.根据权利要求7所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)连接在上述侧流配管(400)中的设置有侧流泵(410)的部分与设置有上述臭氧处理部(2000)的混合器(220)的部分之间。
11.根据权利要求1至10中任一项所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐储罐(300)设置在高度相对于侧流配管(400)或上述压载配管(100)与上述溴盐移送配管(310)相连接的位置高的位置，以能够借助水头压力向上述侧流配管(400)或上述压载配管(100)注入溴盐。
12.根据权利要求1至10中任一项所述的具有溴盐及臭氧注入装置的压载水处理装置，其特征在于，上述溴盐注入部(3000)还包括扩散器(350)，上述扩散器(350)用于以在向注入于侧流配管(400)或上述压载配管(100)注入溴盐时能够使溴盐与海水均匀地相混合的方式进行扩散。
说明书
具有溴盐及臭氧注入装置的压载水处理装置
技术领域
本发明涉及在压载水处理系统中，当利用臭氧对普通海水或特定条件的压载水(清水或低盐水)进行处理时，通过追加溴盐来改善处理效率的方法。
背景技术
一般情况下，压载水(Ballast Water)是指，在已从船舶卸货的状态下或装载于船舶的货物量极少的状态下运行船舶时，为了能够防止船舶失去平衡，从而向形成在船舶底部两侧的压载舱内部填充的浮力调整用淡水或海水。
在如上所述的压载水中栖息着被填充的压载水区域的淡水或海水中所含有的致病性细菌及浮游生物等各种生物，因而若在未经过任何处理的情况下向其他区域的海岸排出，则因压载水而很可能存在严重污染海洋及破坏生态界的隐患。
鉴于这种状况，美国于1996年制订国家入侵物种法，通过将外来物种规定为入侵者来使对压载水的管理和控制成为义务化，澳大利亚通过修订检疫法来将压载水规定为作为检疫对象的进口货物，并直接进行检疫。
另一方面，国际海事组织(IMO：International Maritime Organization)于2004年2月通过签订国际协定，来规定从2009年开始依次在船舶装载压载水的杀菌处理所需的装置，当违反上述规定时，将全面禁止相应船舶入港。因此，近年来进行着用于处理压载水的多项技术开发，代表性地，可以举出利用臭氧(Ozone：03)的压载水的杀菌及净化处理技术，与此相关地，本申请人也于2007年通过韩国专利申请第16091号、第17653号及第19305号来在先申请压载水处理装置，并分别获得韩国专利授权(10-769834号、10-775238号及10-802889号)。
但是，像这样，利用臭氧的以往的压载水处理装置存在如下缺点，即，因臭氧的维持时间短而仅从臭氧被溶解的瞬间开始在一段时间内执行杀菌功能，而在之后，因臭氧被分解掉而难以进行持续杀菌。
当然，当臭氧与以微量存在于海水中的溴盐相接触的情况下，通过如下反应式形成次溴酸(HBrO)，
Br-+O3+H2O→HBrO+OH-+O2
虽然这种次溴酸通过残留于海水中来持续起到杀菌作用，但在溴盐的含量较少的海水的条件下或低盐水的情况下，由于这种次溴酸的形成不良，因而存在用于持续杀菌力的次溴酸的形成根据取水区域海水的条件而发生不规则的缺点。
因此，最近开发了用于代替这种臭氧而利用滞留时间长的氯的电解方式等，但在利用氯的情况下，由于无法以含氯的状态向海水排放，因而存在必须安装用于中和上述氯的中和装置等后处理工序。
发明内容
技术问题
本发明的目的在于，解决如上所述的以往技术的问题。
具体地，本发明的目的在于，在利用臭氧的压载水处理系统中，当在缺乏溴盐的区域内处理压载水时，为了可通过供给溴盐来增加臭氧和反应生成物的残留性，从而可使对压载水中的生物的杀菌效率达到极大化来抑制再生长，通过追加安装溴盐注入装置来改善以往臭氧处理方式的缺点。
解决问题的方案
用于实现上述目的的本发明具有溴盐及臭氧注入装置的压载水处理装置的特征在于，包括：压载配管100，用于使海水流入;压载泵110，用于向上述压载配管100的内部移送海水;溴盐注入部3000;以及臭氧处理部2000，上述溴盐注入部3000包括：溴盐储罐300，用于储存溴盐;溴盐移送配管310，与上述压载配管100相连接，用于向上述压载配管100注入从上述溴盐储罐300供给的溴盐;以及溴盐注入泵340，设置于上述溴盐移送配管310，用于以能够使溴盐注入于上述压载配管100的方式进行加压，上述臭氧处理部2000包括：臭氧注入装置200，用于向上述压载配管100供给臭氧;混合器220，设置于上述压载配管100，用于对从上述臭氧注入装置200供给的臭氧和向上述压载配管100的内部移送的海水进行混合;以及臭氧移送配管210，与上述压载配管100的上述混合器220相连接，用于向上述压载配管100注入从上述臭氧注入装置200供给的臭氧。
并且，可通过追加用于使海水迂回的侧流部4000来构成如下结构，即，上述具有溴盐及臭氧注入装置的压载水处理装置包括：压载配管100，用于使海水流入;压载泵110，用于向上述压载配管100的内部移送海水;侧流部4000;溴盐注入部3000;以及臭氧处理部2000，上述侧流部4000包括：侧流配管400，用于使从上述压载配管100以分支的方式流入的海水中的一部分迂回;侧流泵410，设置于上述侧流配管400，用于向上述侧流配管400的内部移送从上述压载配管100被迂回的一部分海水;以及喷射器420，用于重新向上述压载配管100注入被迂回的海水，上述溴盐注入部3000包括：溴盐储罐300，用于储存溴盐;溴盐移送配管310，与上述侧流配管400相连接，用于向上述侧流配管400注入从上述溴盐储罐300供给的溴盐;以及溴盐注入泵340，设置于上述溴盐移送配管310，用于以能够使溴盐注入于上述侧流配管400的方式进行加压，上述臭氧处理部2000包括：臭氧注入装置200，用于向上述侧流配管400供给臭氧，混合器220，设置于上述侧流配管400，用于对从上述臭氧注入装置200供给的臭氧和向上述侧流配管400的内部移送的海水进行混合;以及臭氧移送配管210，与上述侧流配管400的上述混合器220相连接，用于向上述侧流配管400注入从上述臭氧注入装置200供给的臭氧，对于各个部件而言，可通过变更溴盐注入部3000及臭氧处理部2000的注入位置来进行设置，以便符合情况。
发明的效果
如上所述，本发明具有如下效果：为了弥补作为以往臭氧处理方式缺点的臭氧滞留时间短的问题而形成次溴酸，为了能够改善上述次溴酸的形成根据溴盐的含量少的海水条件或低盐水等取水区域的海水条件而发生不规则的现象，在臭氧处理工序中追加注入溴盐，从而可使次溴酸不受取水区域的影响而顺利形成，由此使压载舱内具有持续的杀菌效果。
