申请日2015.11.27
公开(公告)日2016.06.29
IPC分类号C02F1/00; B01F7/18; B01F15/00
摘要
本实用新型公开了一种污水处理搅拌装置,包括池体,池体上部设有横板,横板中心位置安装有电机,电机的输出轴下端连接有搅拌轴,搅拌轴下端安装有桨叶,桨叶由桨叶单体组成,桨叶单体与搅拌轴下端侧壁连接,桨板单体包括弧形板及连接在弧形板与搅拌轴之间的筋板,横板上固定安装有水箱,池体内部底部引出有管道,管道位于池体外的部分安装有泵体;所述池体底部设有支撑柱,支撑柱的底部还固定连接有底座,底座的底部还设置有车轮和升降装置。本实用新型结构合理、可靠,节约了时间,桨叶设计合理,可以充分使污水与药剂相混合,提高污水处理效率,搅拌更彻底,保证搅拌无死角,且为搅拌提供平整的工作环境,方便移动。
权利要求书

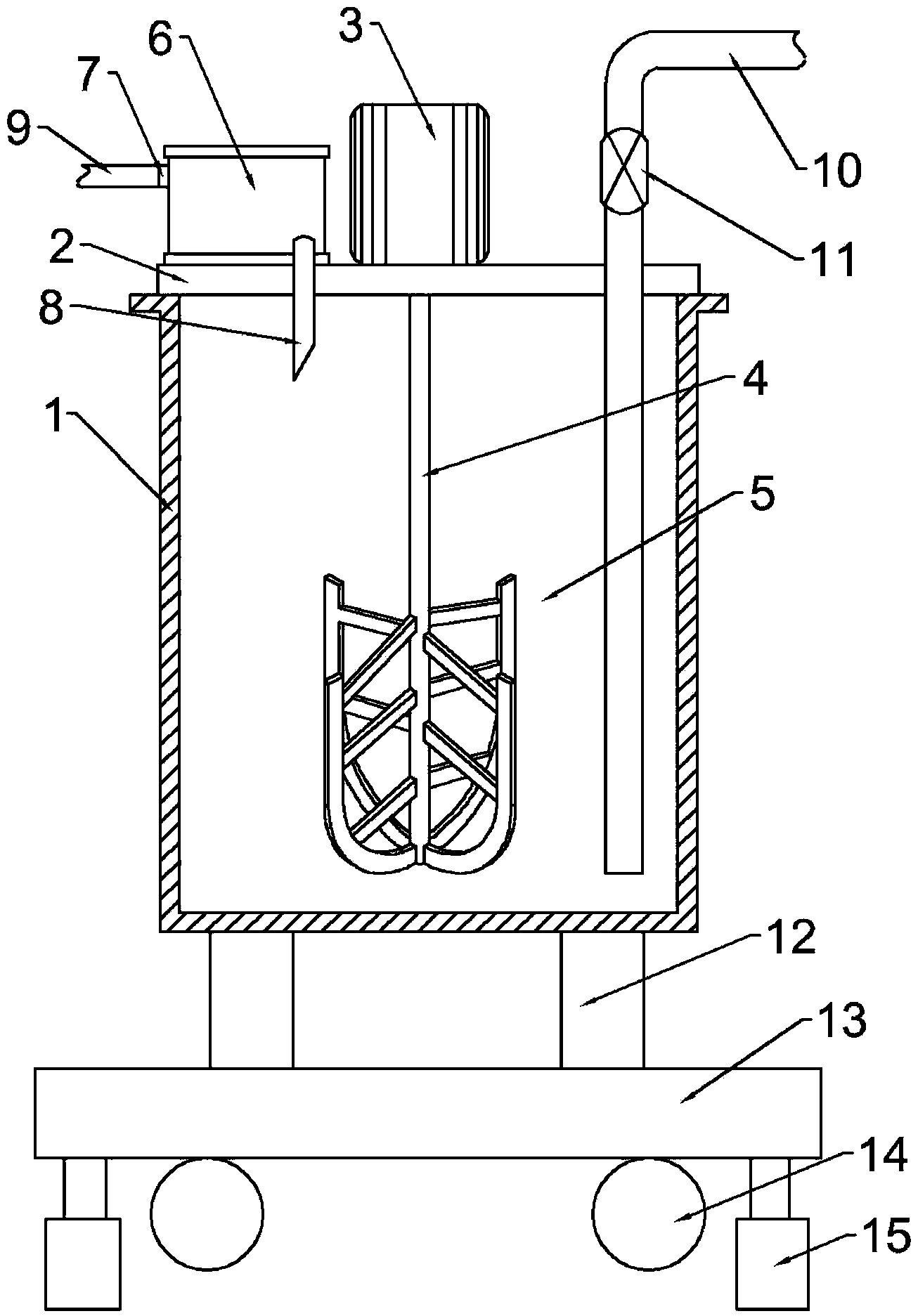

1.一种污水处理搅拌装置,包括池体,其特征在于,池体上部开口,开口上设有横板,横板中心位置安装有电机,电机的输出轴下端连接有搅拌轴,电机输出轴连接搅拌轴上端,横板中央设有通孔,通孔套设在桨搅拌轴上,搅拌轴下端安装有桨叶,桨叶由桨叶单体组成,桨叶单体与搅拌轴下端侧壁连接,桨板单体包括弧形板及连接在弧形板与搅拌轴之间的筋板,筋板、弧形板和搅拌轴共同形成导流孔,弧形板下端与搅拌轴下端连接,另一端向搅拌轴上端弯曲;横板上固定安装有水箱,水箱的上端设有进水口,下端设有出水口,进水口连接有进水管,出水口朝向池体的内部;所述池体内部底部引出有管道,管道位于池体外的部分安装有泵体;所述池体底部设有支撑柱,支撑柱的底部还固定连接有底座,底座的底部还设置有车轮和升降装置,升降装置位于车轮的一侧。
2.根据权利要求1所述的污水处理搅拌装置,其特征在于,所述横板为槽钢。
3.根据权利要求1所述的污水处理搅拌装置,其特征在于,所述桨叶为钢架式结构。
说明书
一种污水处理搅拌装置
技术领域
本实用新型涉及环保领域,具体是一种污水处理搅拌装置。
背景技术
无论是生活还是生产都会用到水资源,当这些水资源被用过之后,变成为了废水、污水,每年人们都会产生很多的污水,但是这部分污水中绝大多数都会直接排掉,没有进入污水处理厂,而是直接流入河流中,因此节约水之源已经刻不容缓,但是节约水不能只从每天少用来进行,还要对污水进行处理使之能够在利用,即使不能够重新实用也不能对现有的环境产生影响,在污水处理的技术中会涉及到很多步骤,各种氧化池、沉淀池都会被用到,大型的污水处理厂占地面积也会很大,但是我们不能仅仅只依靠污水处理厂进行污水处理,自己也要懂得进行污水处理,因此国家推荐私营小厂都要建设自己的污水处理设备,拥有自己的污水处理机械,在传统的污水处理技术中,污水首先要经过沉淀然后加药、过滤等多个步骤,最开始的技术都是利用物理方法取出比较大的悬浮物和沉淀物,可是这种自然沉淀时间太慢,因此技术人员会在无水肿加入试剂进行化学处理,但是试剂加入后需要搅拌才能使污水与试剂结合的更彻底,现在是机械化的时代,因此机械搅拌已成为主流,搅拌效果的好坏取决于搅拌桨叶的质量,再搅拌过程中,污水会对桨叶产生冲击,在长时间的使用中就会造成被冲击的搅拌桨和搅拌轴的损坏,大大减少了搅拌装置的使用寿命。而且现有搅拌罐装置的搅拌桨多为单螺旋桨式,物料在搅拌过程中仅有螺旋桨周围的物料能够充分混合,其他各个层面的物料在流动过程中由于没有阻挡物,所以不能充分均匀混合,这种搅拌桨的搅拌效果明显不好,而且传统的搅拌装置不能够方便移动。
实用新型内容
本实用新型的目的在于提供一种污水处理搅拌装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种污水处理搅拌装置,包括池体,池体上部开口,开口上设有横板,横板中心位置安装有电机,电机的输出轴下端连接有搅拌轴,电机输出轴连接搅拌轴上端,横板中央设有通孔,通孔套设在桨搅拌轴上,搅拌轴下端安装有桨叶,桨叶由桨叶单体组成,桨叶单体与搅拌轴下端侧壁连接,桨板单体包括弧形板及连接在弧形板与搅拌轴之间的筋板,筋板、弧形板和搅拌轴共同形成导流孔,弧形板下端与搅拌轴下端连接,另一端向搅拌轴上端弯曲;横板上固定安装有水箱,水箱的上端设有进水口,下端设有出水口,进水口连接有进水管,出水口朝向池体的内部;所述池体内部底部引出有管道,管道位于池体外的部分安装有泵体;所述池体底部设有支撑柱,支撑柱的底部还固定连接有底座,底座的底部还设置有车轮和升降装置,升降装置位于车轮的一侧。
作为本实用新型进一步的方案:所述横板为槽钢。
作为本实用新型再进一步的方案:所述桨叶为钢架式结构。
与现有技术相比,本实用新型的有益效果是:本实用新型结构合理、可靠,节约了时间,桨叶设计合理,可以充分使污水与药剂相混合,提高污水处理效率,搅拌更彻底,保证搅拌无死角,且为搅拌提供平整的工作环境,方便移动。
