申请日2015.11.27
公开(公告)日2016.06.22
IPC分类号C02F1/469
摘要
一种太阳能供电的电渗析水处理系统，所述水处理系统包括：废水预处理装置，所述废水预处理装置用于对废水进行预处理操作;电渗析膜堆，所述电渗析膜堆用于对废水进行脱盐浓缩处理;以及太阳能供电系统，所述太阳能供电系统为电渗析膜堆提供电力支持;所述废水预处理装置与电渗析膜堆通过管道连接，废水先后经过废水预处理装置和电渗析膜堆进行废水处理。与现有技术相比，本实用新型具有以下优点：(1)采用可再生太阳能作为电渗析的启动电源，其电能利用率高;(2)蓄电池用于储存多余的电能，保证电渗析水处理系统的稳定运行;(3)水处理系统结构简单、操作方便，可用于苦咸水或海水淡化、物料分离以及物料浓缩等领域。
权利要求书
1.一种太阳能供电的电渗析水处理系统，其特征在于，所述水处理系统包括：
-废水预处理装置，所述废水预处理装置用于对废水进行预处理操作;
-电渗析膜堆，所述电渗析膜堆用于对废水进行脱盐浓缩处理;以及
-太阳能供电系统，所述太阳能供电系统为电渗析膜堆提供电力支持;
所述废水预处理装置与电渗析膜堆通过管道连接，废水先后经过废水预处理装置和电渗析膜堆进行废水处理。
2.根据权利要求1所述的一种太阳能供电的电渗析水处理系统，其特征在于，所述废水预处理装置包括砂滤罐，所述砂滤罐用于去除废水中的大颗粒物质。
3.根据权利要求1所述的一种太阳能供电的电渗析水处理系统，其特征在于，所述废水预处理装置和电渗析膜堆之间设置有保安过滤器，所述保安过滤器用于去除废水中的细小颗粒，从而保护电渗析膜堆正常工作。
4.根据权利要求1所述的一种太阳能供电的电渗析水处理系统，其特征在于，所述太阳能供电系统包括太阳能电池板和控制器，所述太阳能电池板连接控制器，所述控制器将太阳能电池板产生的电量分配给电渗析膜堆供其工作。
5.根据权利要求4所述的一种太阳能供电的电渗析水处理系统，其特征在于，所述太阳能供电系统设置蓄电池，所述蓄电池连接控制器，所述控制器将太阳能电池板产生的电量分配给蓄电池进行电量存储;当太阳能电池板产生的电力不足于电渗析膜堆正常工作时，控制器控制蓄电池将电量提供给电渗析膜堆。
6.根据权利要求1所述的一种太阳能供电的电渗析水处理系统，其特征在于，所述电渗析膜堆中的电渗析膜采用非均相膜、合金膜或均相膜。
说明书
一种太阳能供电的电渗析水处理系统
技术领域
本实用新型属于水处理技术领域，涉及一种太阳能供电的电渗析水处理系统。
背景技术
电渗析法是指在外加直流电场的驱动下，利用离子交换膜的选择透过性(即阳离子可以透过阳离子交换膜，阴离子可以透过阴离子交换膜)，阴、阳离子分别向阳极和阴极移动，从而实现溶液淡化、浓缩、精制或纯化等目的的一种方法。电渗析是膜分离技术中发展的较为成熟的一种方法，已广泛用于苦咸水淡化、工业废水的处理、食品脱盐等领域，也可以用于物料的分离、精制和浓缩等工艺。
电渗析膜堆必须在有充足直流电场的供给才能正常工作，而目前我们正常使用的电源为交流电场，需要通过整流器将交流电场变为直流电场，从而供电渗析膜堆使用，交流-直流的逆变过程会造成电能浪费，电能利用率低。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种太阳能光伏发电与电渗析集成的水处理系统。
为此，本实用新型采用以下技术方案：

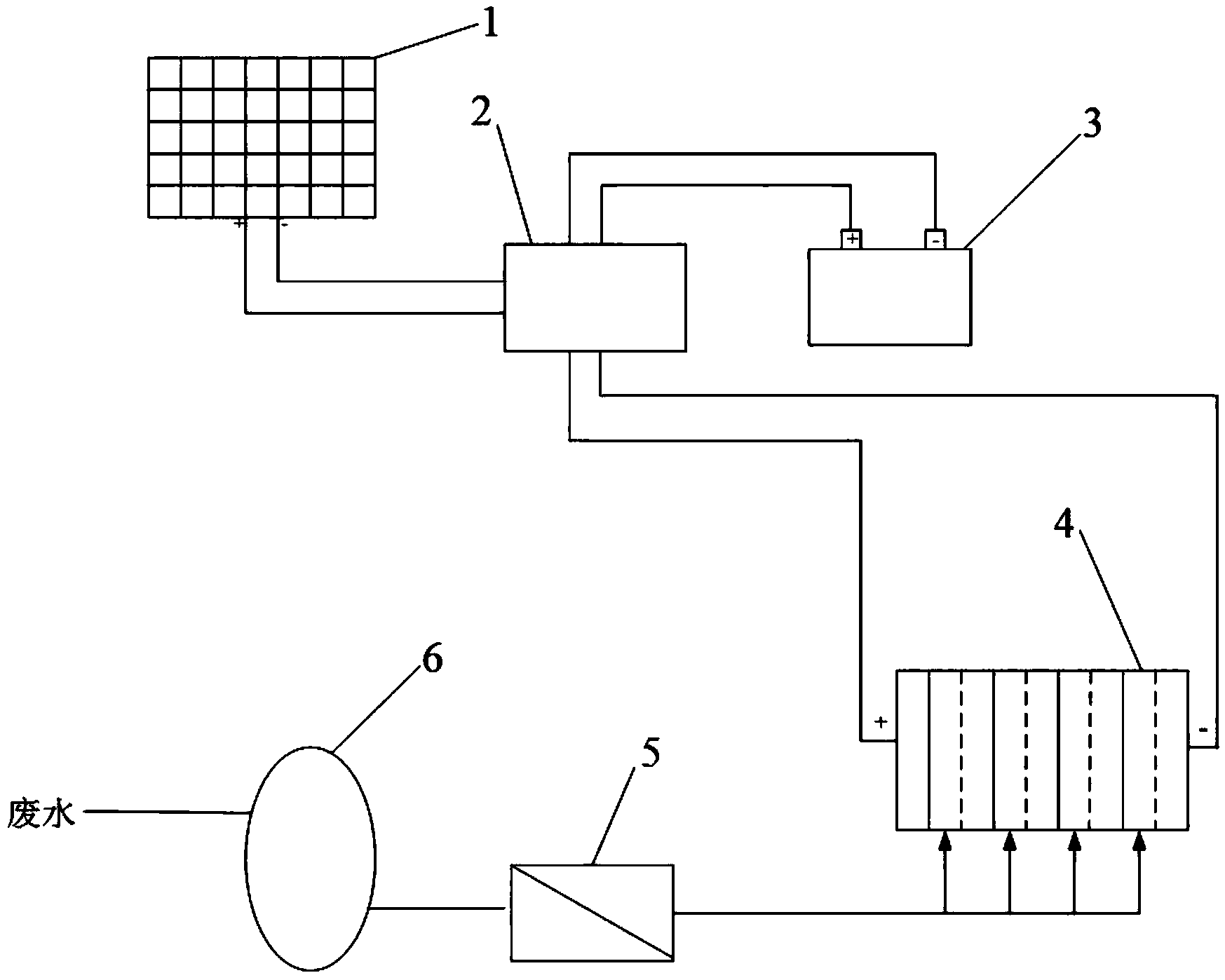

一种太阳能供电的电渗析水处理系统，所述水处理系统包括：
-废水预处理装置，所述废水预处理装置用于对废水进行预处理操作;
-电渗析膜堆，所述电渗析膜堆用于对废水进行脱盐浓缩处理;以及
-太阳能供电系统，所述太阳能供电系统为电渗析膜堆提供电力支持;
所述废水预处理装置与电渗析膜堆通过管道连接，废水先后经过废水预处理装置和电渗析膜堆进行废水处理。
进一步地，所述废水预处理装置包括砂滤罐，所述砂滤罐用于去除废水中的大颗粒物质。
进一步地，所述废水预处理装置和电渗析膜堆之间设置有保安过滤器，所述保安过滤器用于去除废水中的细小颗粒，从而保护电渗析膜堆正常工作。
进一步地，所述太阳能供电系统包括太阳能电池板和控制器，所述太阳能电池板连接控制器，所述控制器将太阳能电池板产生的电量分配给电渗析膜堆供其工作。
进一步地，所述太阳能供电系统设置蓄电池，所述蓄电池连接控制器，所述控制器将太阳能电池板产生的电量分配给蓄电池进行电量存储;当太阳能电池板产生的电力不足于电渗析膜堆正常工作时，控制器控制蓄电池将电量提供给电渗析膜堆。
进一步地，所述电渗析膜堆中的电渗析膜采用非均相膜、合金膜或均相膜。
与现有其他技术相比，本实用新型提供的一种太阳能供电的电渗析水处理系统具有以下优点：
(1)采用可再生太阳能作为电渗析的启动电源，无需经过交流-直流的逆变过程，其电能利用率高，可达98%以上;
(2)另外，蓄电池用于储存多余的电能，保证电渗析水处理系统的稳定运行;
(3)同时该系统结构简单、能源绿色环保、电能利用率高、操作方便，可用于苦咸水或海水淡化、物料分离以及物料浓缩等领域。
