申请日2015.11.27
公开(公告)日2017.06.09
IPC分类号C02F9/10
摘要
本发明涉及一种含有微量有价金属的酸性废水处理装置，包括与废水贮槽连接的泵、反渗透膜、贮水槽、蒸发器、反应槽、浓密机、压滤机和过滤器和蒸馏塔，所述泵与反渗透膜连接，所述反渗透膜的出水口和出液口分别与所述贮水槽和蒸发器连接，同时，所述蒸发器的出水口和出液口分别贮水槽的进水口和第一反应槽的进液口对应连接，经过第一反应槽的出液口反应后的液体流入浓密机，浓密机上清液流入第二反应槽，所述浓密机与压滤机连接，所述压滤机的出液口回流到蒸发器，所述第二反应槽的出液口通过管道和泵与过滤器的进液口连接，所述过滤器的出液口通过流入蒸馏塔，蒸馏塔的蒸发液流入贮水槽。本发明结构简单、处理成本低、易回收。
权利要求书
1. 一种含有微量有价金属的酸性废水处理装置，包括与废水贮槽连接的泵、反渗透膜、贮水槽、蒸发器、反应槽、浓密机、压滤机和过滤器和蒸馏塔，其特征在于：所述泵的出水口通过管道与反渗透膜的进液口连接，所述反渗透膜的出水口和出液口分别与所述贮水槽和蒸发器连接，同时，所述蒸发器的出水口和出液口分别通过管道和设在管道上的单向阀与贮水槽的进水口和第一反应槽的进液口对应连接，经过第一反应槽的反应后的液体流入浓密机，浓密机上清液流入第二反应槽，所述浓密机的出液口通过管道和泵与压滤机的进液口连接，经压滤机的压滤的液体回流到蒸发器，所述第二反应槽的出液口通过管道和泵与过滤器的进液口连接，所述过滤器的出液口通过单向阀与蒸馏塔的进液口连接，蒸馏塔的蒸发液通过管道和安装在管道上的单向阀与贮水槽的进水口连接。
2. 根据权利要求1所述的含有微量有价金属的酸性废水处理装置，其特征在于：所述的压滤机为隔膜压滤机。
3.根据权利要求1所述的含有微量有价金属的酸性废水处理装置，其特征在于：所述的过滤器采用板式过滤器。
说明书
含有微量有价金属的酸性废水处理装置
技术领域
本发明涉及一种酸性废水处理装置，尤其是一种含有微量有价金属的酸性废水处理装置。
背景技术
金精粉里含有硫、金、银、铜、锌、铅等有价元素等经酸化焙烧后，含有SO2烟气去制酸工序，焙烧渣经过酸浸、过滤，滤渣进入浸出工段回收金、银，滤液到萃取电积工段回收金属铜后，含有微量金属的酸性废水进入反应槽内加电石渣(或Ca(OH)2)中和曝气4小时后PH值达到6～8，过滤，滤饼堆放尾矿库掩埋，滤液返回系统循环使用。废水因加入Ca(OH)2后，水硬度变大，水回用过程中，管道结垢堵塞严重，同时含有的微量贵金属生成碱性氧化物沉积在渣里，不能回收，造成资源浪费。
发明内容
本发明针对现有技术存在的不足和缺陷，提供一种含有微量有价金属的酸性废水处理装置。

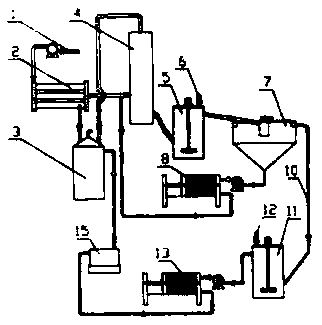

为实现上述目的，本发明所采用的技术方案是：一种含有微量有价金属的酸性废水处理装置，包括与废水贮槽连接的泵、反渗透膜、贮水槽、蒸发器、反应槽、浓密机、压滤机和过滤器和蒸馏塔，所述泵的出水口通过管道与反渗透膜的进液口连接，所述反渗透膜的出水口和出液口分别与所述贮水槽和蒸发器连接，同时，所述蒸发器的出水口和出液口分别通过管道和设在管道上的单向阀与贮水槽的进水口和第一反应槽的进液口对应连接，经过第一反应槽的反应后的液体流入浓密机，浓密机上清液流入第二反应槽，所述浓密机的出液口通过管道和泵与压滤机的进液口连接，经压滤机的压滤的液体回流到蒸发器，所述第二反应槽的出液口通过管道和泵与过滤器的进液口连接，所述过滤器的出液口通过单向阀与蒸馏塔的进液口连接，蒸馏塔的蒸发液通过管道和安装在管道上的单向阀与贮水槽的进水口连接。
所述的压滤机为隔膜压滤机。所述的过滤器采用板式过滤器。
本发明的有益效果是：
本发明突出使用了膜过滤技术和真空蒸发浓缩技术回收了水资源，通过控制金属离子在酸性环境中PH<4时，不能产生容易沉淀的金属氢氧化物废的原理，将大量的硫酸通过电石渣(或Ca(OH)2)除去，剩余少量的硫酸加NaOH进行中和曝气生成金属氢氧化物沉淀和硫酸钠液体，沉淀过滤出金属氢氧化物而达到回收金属的目的，此发明回收了铜、锌、铅等金属，减少资源浪费。同时，该酸性废水处理装置结构简单、处理成本低、易回收。
