申请日2015.12.10
公开(公告)日2016.06.15
IPC分类号C02F9/14; B65F1/00
摘要
本实用新型涉及垃圾存储设备领域，公开了一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱。所述移动式垃圾收集箱，包括顶板呈拱形状的封闭式箱体和设置在封闭式箱体下底的地轮，所述封闭式箱体的顶板在拱形两侧处分别设有投放门，在所述封闭式箱体的侧板上设有卸货门;所述封闭式箱体的内腔中设有隔板，且在隔板与所述卸货门底端之间设有一呈弧形下凹状的滤网，在滤网的下方设有滤液收集罐，在隔板的下方设有厌氧反应罐和水泵;所述水泵的一端连通所述滤液收集罐的底部，另一端连通位于所述厌氧反应罐中的布水器。所述垃圾收集箱不但能够自动对垃圾和垃圾渗滤液进行分开收集，还能够对收集到的垃圾渗滤液进行预净化处理。

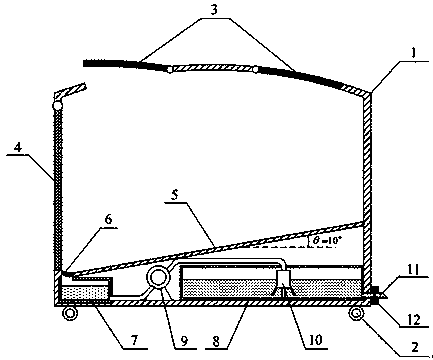

摘要附图
权利要求书
1.一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，包括顶板呈拱形状的封闭式箱体(1)和设置在封闭式箱体(1)下底的地轮(2)，其特征在于，所述封闭式箱体(1)的顶板在拱形两侧处分别设有投放门(3)，在所述封闭式箱体(1)的侧板上设有卸货门(4);
所述封闭式箱体(1)的内腔中设有隔板(5)，且在隔板(5)与所述卸货门(4)底端之间设有一呈弧形下凹状的滤网(6)，在滤网(6)的下方设有滤液收集罐(7)，在隔板(5)的下方设有厌氧反应罐(8)和水泵(9);
所述水泵(9)的一端连通所述滤液收集罐(7)的底部，另一端连通位于所述厌氧反应罐(8)中的布水器(10)。
2.如权利要求1所述的一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，其特征在于，所述厌氧反应罐(8)的底部连通排液管(11)，且在排液管(11)的出口处设有开关阀(12)。
3.如权利要求1所述的一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，其特征在于，所述隔板(5)朝所述卸货门(4)的相对面方向倾斜。
4.如权利要求3所述的一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，其特征在于，所述隔板(5)的倾斜角度设为,其值大于或等于1度，且其值小于或等于15度。
5.如权利要求1所述的一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，其特征在于，所述滤液收集罐(7)和/或所述厌氧反应罐(8)采用玻璃材质制成。
说明书
一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱
技术领域
本实用新型涉及垃圾存储设备领域，具体地，涉及一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱。
背景技术
随着人们生活水平的提高，生活垃圾也在不断的增加，生活垃圾越来越多，而为了收集这些垃圾，每个小区或者单位都设有垃圾箱或垃圾楼。现有垃圾箱大多功能单一，只具有垃圾收集的功能，但是由于垃圾会在垃圾箱中停留一段时间，将会产生的一定量的垃圾渗滤液(含有大量的有机物质、氮、磷和重金属等物质，在渗透到地表后将会对地表水地下水造成严重的环境污染)，并积攒在箱体的底部，不但不便于清理收集，还会因其具有一定的腐蚀性而腐蚀箱体的底部，缩短垃圾箱的使用寿命。
针对上述目前垃圾箱功能单一的问题，有必要提供一种新型的垃圾箱，不但能够自动对垃圾和垃圾渗滤液进行分开收集，还能够对收集到的垃圾渗滤液进行预净化处理，从而可避免垃圾渗滤液对水资源的污染，并延长垃圾箱的使用寿命。
实用新型内容
针对前述目前垃圾箱功能单一的问题，本实用新型提供了一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，不但能够自动对垃圾和垃圾渗滤液进行分开收集，还能够对收集到的垃圾渗滤液进行预净化处理，从而可避免垃圾渗滤液对水资源的污染，并延长垃圾箱的使用寿命。
本实用新型采用的技术方案,提供了一种可对垃圾渗滤液实现预处理的移动式垃圾收集箱，包括顶板呈拱形状的封闭式箱体和设置在封闭式箱体下底的地轮，所述封闭式箱体的顶板在拱形两侧处分别设有投放门，在所述封闭式箱体的侧板上设有卸货门;所述封闭式箱体的内腔中设有隔板，且在隔板与所述卸货门底端之间设有一呈弧形下凹状的滤网，在滤网的下方设有滤液收集罐，在隔板的下方设有厌氧反应罐和水泵;所述水泵的一端连通所述滤液收集罐的底部，另一端连通位于所述厌氧反应罐中的布水器。在所述移动式垃圾收集箱中，由于所述滤网的相对位置低，当垃圾停留在所述垃圾收集箱中时，所产生的垃圾渗滤液经过所述滤网的过滤作用，将会最终积攒在所述滤液收集罐中，然后可通过所述水泵和所述布水器将位于所述滤液收集罐的垃圾渗滤液转移到所述厌氧反应罐中，以便通过所述厌氧反应罐对垃圾渗滤液进行厌氧工艺处理，降解垃圾渗滤液中有机质及氨氮等物质。由此不但能够自动对垃圾和垃圾渗滤液进行分开收集，还能够对收集到的垃圾渗滤液进行预净化处理，从而可避免垃圾渗滤液对水资源的污染，并延长垃圾箱的使用寿命。
具体的，所述厌氧反应罐的底部连通排液管，且在排液管的出口处设有开关阀。通过设置所述排液管和所述开关阀，可以将处于所述厌氧反应罐中的、经过厌氧工艺处理的废液排出，以便后续进行的集中处理。
具体的，所述隔板朝所述卸货门的相对面方向倾斜。所述隔板设置为所述倾斜状态，不但可方便将垃圾卸出，还可以便于在所述滤网处过滤收集垃圾渗滤液。进一步具体的，所述隔板的倾斜角度设为,其值大于或等于1度，且其值小于或等于15度。
具体的，所述滤液收集罐和/或所述厌氧反应罐采用玻璃材质制成。
综上，采用本实用新型所提供的所述可对垃圾渗滤液实现预处理的移动式垃圾收集箱，具有如下有益效果：(1)通过处于箱体底部的滤网及滤液收集罐，能够自动对垃圾和垃圾渗滤液进行分开收集;(2)通过处于箱体底部的厌氧反应罐，可对垃圾渗滤液进行厌氧工艺处理，降解垃圾渗滤液中有机质及氨氮等物质，从而减少对水资源的污染，并延长垃圾箱的使用寿命;(3)垃圾投放和卸出方便，实用性好，便于推广和使用。
