申请日2015.12.09
公开(公告)日2016.05.11
IPC分类号F24F13/22
摘要
本实用新型公开了一种风道式TEC制冷空调冷凝水处理装置，包括风扇支架，风扇支架设有进风口和用于散热的风扇，所述风扇、进风口分居所述风扇支架的上下两端，所述风扇和进风口的背面设置有翅片状的散热器，所述散热器的表面贴合有吸水海绵层，所述吸水海绵层表面贴合有吸水纤维绳，所述吸水海绵层设置在所述散热器的翅片与所述风扇之间，所述吸水纤维绳上下贯穿设置在所述吸水海绵层与所述散热器的翅片之间。本实用新型的风道式TEC制冷空调冷凝水处理装置具有制冷性能优异、使用寿命长、运行稳定性高、加工方便和成本低廉的特点。
摘要附图
权利要求书

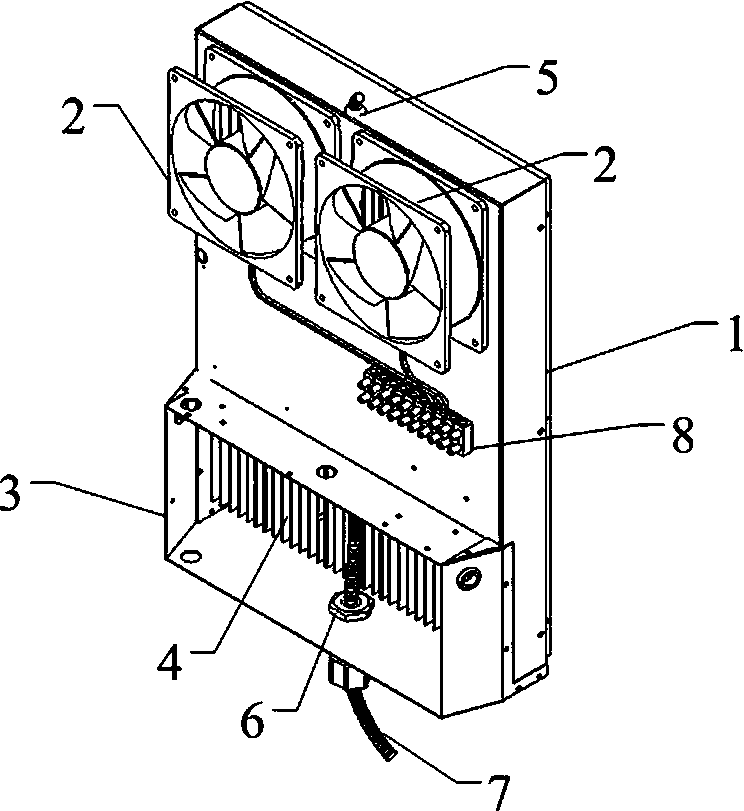

1.一种风道式TEC制冷空调冷凝水处理装置，包括风扇支架(1)，风扇支架(1)上设有进风口(3)和用于散热的风扇(2)，所述风扇(2)、进风口(3)分居所述风扇支架(1)的上下两端，所述风扇(2)和进风口(3)的背面设置有翅片状的散热器(4)，其特征在于：所述散热器(4)的表面贴合有吸水海绵层(8)，所述吸水海绵层(8)表面贴合有吸水纤维绳(7)，所述吸水海绵层(8)设置在所述散热器(4)的翅片与所述风扇(2)之间，所述吸水纤维绳(7)上下贯穿设置在所述吸水海绵层(8)与所述散热器(4)的翅片之间。
2.根据权利要求1所述的风道式TEC制冷空调冷凝水处理装置，其特征在于：所述风扇(2)设置在所述风扇支架(1)的上部，所述进风口(3)设置在所述风扇支架(1)的下部。
3.根据权利要求2所述的风道式TEC制冷空调冷凝水处理装置，其特征在于：所述风扇支架(1)顶部设有用于活动伸入吸水纤维绳(7)的顶部固定孔(5);所述进风口(3)底部设有用于吸水纤维绳(7)贯穿伸出TEC制冷空调底部的底部固定孔(6)。
4.根据权利要求3所述的风道式TEC制冷空调冷凝水处理装置，其特征在于：所述吸水纤维绳(7)嵌入设置在所述散热器(4)的翅片内部。
5.根据权利要求4所述风道式TEC制冷空调冷凝水处理装置，其特征在于：所述吸水海绵层(8)设置在所述风扇(2)和所述进风口(3)间隔的区域。
6.根据权利要求5所述的风道式TEC制冷空调冷凝水处理装置，其特征在于：所述风扇支架(1)为金属支架或塑料支架。
7.根据权利要求6所述的风道式TEC制冷空调冷凝水处理装置，其特征在于：所述风扇(2)下方设置有电控箱，所述风扇(2)与电控箱电连接。
8.根据权利要求7所述的风道式TEC制冷空调冷凝水处理装置，其特征在于：所述吸水海绵层(8)为三维蜂窝状结构。
说明书
一种风道式TEC制冷空调冷凝水处理装置
技术领域
本实用新型涉及空调制冷技术领域，具体为一种风道式TEC制冷空调冷凝水处理装置。
背景技术
TEC制冷空调在工作时,低温一端散热器上会有冷凝水凝结,所以需要收集并处理。
现有方案直接在外壳下方设置接水槽,并由排水孔排出壳体外.在涉及到运动的场合(比如车载),积水很容易倾覆并洒落到制冷空间内的其他设备上,造成破坏.另外,凝结在散热器翅片上的水珠完全靠重力下落,导致有大量的水珠附着在散热器翅片上,由于水的比热大,导致大量的能量被消耗,影响制冷空调的性能。
实用新型内容
本实用新型的目的是提供一种风道式TEC制冷空调冷凝水处理装置，具有制冷性能优异、使用寿命长、运行稳定性高、加工方便和成本低廉的特点。
本实用新型可以通过以下技术方案来实现：
本实用新型公开了一种风道式TEC制冷空调冷凝水处理装置，包括风扇支架，风扇支架上设有进风口和用于散热的风扇，所述风扇、进风口分居所述风扇支架的上下两端，所述风扇和进风口的背面设置有翅片状的散热器，所述散热器的表面贴合有吸水海绵层，所述吸水海绵层表面贴合有吸水纤维绳，所述吸水海绵层设置在所述散热器的翅片与所述风扇之间，所述吸水纤维绳上下贯穿设置在所述吸水海绵层与所述散热器的翅片之间。通过设置吸水海绵层和吸水纤维绳，当空气中的水分凝结于散热器上时,吸水海绵层会吸附大量的冷凝水,并输送给贴合子啊吸水海绵层上的吸水纤维绳.水分经吸水纤维绳的输送,滴落到收集处，既避免了大量的水珠附着在散热器翅片向下流动导致大量的能量被消耗影响空调的制冷性能，也避免了积水倾覆并洒落到制冷空间内的其他设备上对制冷空调使用寿命造成的影响，同时也防止水汽在风扇支架上凝结进而导致安装在支架上的电子元件受损对制冷空调工作可靠性的破坏。此外，通过附设吸水海绵层和吸水纤维绳，结构设计非常简单，既简化了加工制作过程，也由于材料简单易得节约了加工制造成本。
进一步地，所述风扇设置在所述风扇支架的上部，所述进风口设置在所述风扇支架的下部。下进上出形成冷风循环，有效保证了制冷空调的制冷性能。
进一步地，所述风扇支架顶部设有用于活动伸入吸水纤维绳的顶部固定孔;所述进风口底部设有用于吸水纤维绳贯穿伸出TEC制冷空调底部的底部固定孔，既有效保证了冷凝水的导流，也实现了安装和维护的便捷性。
进一步地，所述吸水纤维绳嵌入设置在所述散热器的翅片内部，既有效保证了冷凝水的导流，也保证了整个装置的美观大方。
进一步地，所述吸水海绵层设置在所述风扇和所述进风口间隔的区域，在充分保证冷凝水导流效果的前提下，节省材料成本。
进一步，所述风扇支架为金属支架或塑料支架，可以根据实际需要灵活进行选择使用。
进一步地，所述风扇下方设置有电控箱，所述风扇与电控箱电连接，便于布线连接，同时保证美观大方。
进一步地，所述吸水海绵层为三维蜂窝状结构，具有较高的吸水能力。
本实用新型一种风道式TEC制冷空调冷凝水处理装置，具有如下的有益效果：
第一、制冷性能优异，通过设置吸水海绵层和吸水纤维绳，当空气中的水分凝结于散热器上时,吸水海绵层会吸附大量的冷凝水,并输送给贴合子啊吸水海绵层上的吸水纤维绳.水分经吸水纤维绳的输送,滴落到收集处，既避免了大量的水珠附着在散热器翅片向下流动导致大量的能量被消耗影响空调的制冷性能;
第二、使用寿命长，通过设置吸水海绵层和吸水纤维绳，当空气中的水分凝结于散热器上时,吸水海绵层会吸附大量的冷凝水,并输送给贴合子啊吸水海绵层上的吸水纤维绳.吸水海绵层和吸水纤维绳可以长期反复使用.
第三、运行稳定性高，通过设置吸水海绵层和吸水纤维绳，当空气中的水分凝结于散热器上时,吸水海绵层会吸附大量的冷凝水,并输送给贴合子啊吸水海绵层上的吸水纤维绳.水分经吸水纤维绳的输送,滴落到收集处，防止水汽在风扇支架上凝结进而导致安装在支架上的电子元件受损对制冷空调工作可靠性的破坏;同时防止翅片上的冷凝水滴落到制冷空间内的其他设备上造成安全问题;
第四、加工方便，通过附设吸水海绵层和吸水纤维绳，结构设计非常简单，简化了加工制作过程;
第五、成本低廉，通过附设吸水海绵层和吸水纤维绳，结构设计非常简单，由于材料简单易得节约了加工制造成本。
