申请日2015.12.08
公开(公告)日2016.05.11
IPC分类号C02F1/44
摘要
一种纯水机废水利用装置，其特征在于：所述废水利用装置包括一用于储存纯水机废水的浓水箱，浓水箱的浓水入口与纯水机的浓水出口管相连接，浓水箱还通过管路和泵与水龙头相连接，在管路上设有逆止阀，逆止阀通过三通管与水龙头相连接，三通管的另一端连接有水流开关，经过水流开关与自来水阀相连接，当不用自来水时，可以将自来水阀关闭，使用浓水箱中的浓水。可以将纯水机产生的废水进行有效利用，并与自来水进行切换，将废水用于其他生活用水中;设有低水位开关，浓水箱中无废水时会自动切断，设有溢水口，浓水箱中水满后会自动流出进行排放。本实用新型结构简单合理、成本低廉、可以将纯水机产生的废水进行收集并合理利用，减少了水资源的浪费。

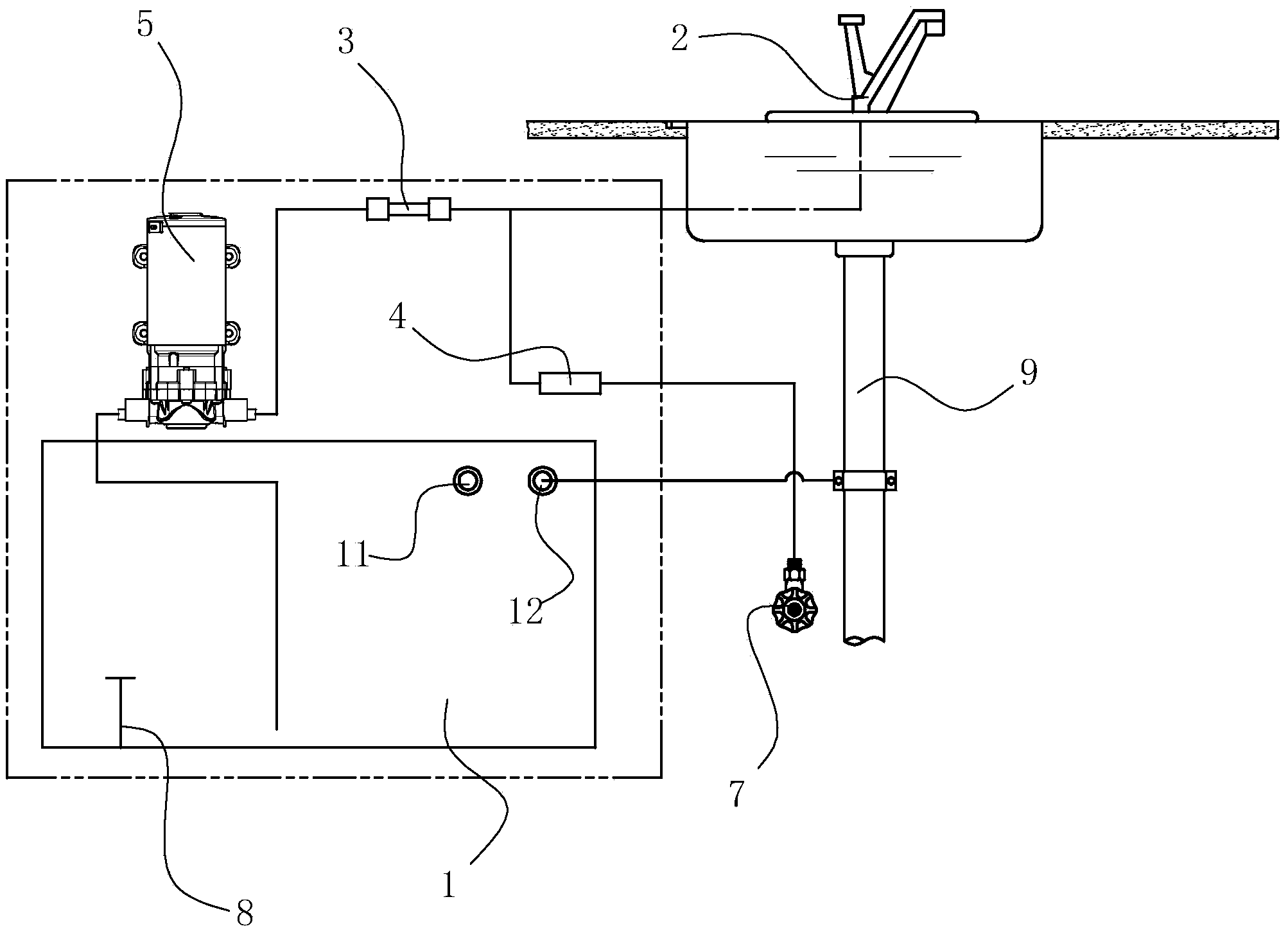

摘要附图
权利要求书
1.一种纯水机废水利用装置，其特征在于：所述废水利用装置包括一用于储存纯水机废水的浓水箱，浓水箱的浓水入口与纯水机的浓水出口管相连接，浓水箱还通过管路和泵与水龙头相连接，在管路上设有逆止阀，逆止阀通过三通管与水龙头相连接，三通管的另一端连接有水流开关，经过水流开关与自来水阀相连接，当不用自来水时，可以将自来水阀关闭，使用浓水箱中的浓水。
2.根据权利要求1所述的纯水机废水利用装置，其特征在于：所述浓水箱内设有低水位开关。
3.根据权利要求1所述的纯水机废水利用装置，其特征在于：所述泵设置在逆止阀与浓水箱之间。
4.根据权利要求1所述的纯水机废水利用装置，其特征在于：所述浓水箱上设有溢水口，溢水口与水斗的废水排放管相连通。
说明书
一种纯水机废水利用装置
技术领域
本实用新型涉及水处理技术领域，具体是一种纯水机废水利用装置。
背景技术
随着生态环境的不断恶化，人类赖以生存的淡水资源危机日益突出，为了解决健康饮水问题，市场上近几年诞生了各类饮水装置，较好的解决了家居以及各种室内场所的饮水难题。目前家庭过滤净水以RO反渗透纯水机装置为主要方法，通过粗过滤系统和RO反渗透过滤的方式，对市政自来水进行处理，以获得能直接饮用的水。然而纯水机在制取纯水的同时会产生大量的浓缩水，通常情况下浓缩水往往作为废水被排放，非常浪费，在目前水资源日益缺乏的情况下，更要节约用水。
经查，现有专利号为CN201520116121.2的中国专利《一种纯水机废水回收利用装置》，包括市政水源，连接市政水源支路的纯水机，与纯水机相连接的废水回收装置，其特征在于：所述废水回收装置通过第一单向阀连接市政水源;所述市政水源上设置有第二单向阀;所述废水回收装置与第一单向阀之间设置有水泵。该装置有效地利用了纯水机产生的废水，将废水用作于其他生活中，但是结构还不够合理，还需要进一步改进。
发明内容
本实用新型所要解决的技术问题是针对上述的技术现状而提供一种结构合理的纯水机废水利用装置。
本实用新型解决上述技术问题所采用的技术方案为：一种纯水机废水利用装置，其特征在于：所述废水利用装置包括一用于储存纯水机废水的浓水箱，浓水箱的浓水入口与纯水机的浓水出口管相连接，浓水箱还通过管路和泵与水龙头相连接，在管路上设有逆止阀，逆止阀通过三通管与水龙头相连接，三通管的另一端连接有水流开关，经过水流开关与自来水阀相连接，当不用自来水时，可以将自来水阀关闭，使用浓水箱中的浓水。
作为改进，所述浓水箱内设有低水位开关。
再改进，所述泵设置在逆止阀与浓水箱之间。
最后，所述浓水箱上设有溢水口，溢水口与水斗的废水排放管相连通。
与现有技术相比，本实用新型的优点在于：可以将纯水机产生的废水进行有效利用，并可以与自来水进行切换混用，在不使用自来水时，可将废水用于其他生活用水中;设有低水位开关，浓水箱中无废水时会自动切断，设有溢水口，浓水箱中水满后会自动流出进行排放。本实用新型结构更加合理、也不复杂、成本低廉，可以将纯水机产生的废水进行收集并合理利用，减少了水资源的浪费。
