申请日2015.12.03
公开(公告)日2016.04.13
IPC分类号C02F11/12
摘要
本实用新型涉及一种污泥固液分离打散装置，包括支撑架，支撑架设有万向轮和传动轴，传动轴套接有主动轮和从动齿轮，支撑架中部连有横梁，横梁连有纵梁，纵梁连有锥形减速电机，锥形减速电机设有主动齿轮，支撑架上端连有罩体，罩体设有进料口和出液口，罩体内设有螺旋推料器，螺旋推料器连有推料电机，螺旋推料器外壁套接有耐磨套，耐磨套连有支座，螺旋推料器连有刮板，刮板下方设有传送装置，传送装置由主传送辊和副传送辊组成，主传送辊设有副传送轮，主传送辊下方设有粉碎装置，粉碎装置由主动辊和副动辊组成，螺旋推料器下方设有过滤板，过滤板设置有过滤孔，本实用新型具有结构简单、使用方便、运行成本低、便于移动的优点。

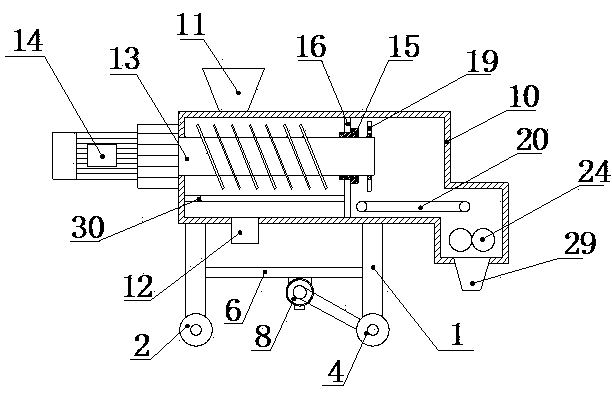

摘要附图
权利要求书
1.一种污泥固液分离打散装置，它包括支撑架，其特征在于：所述的支撑架的下部设置有万向轮和通过轴承连接的传动轴，所述的传动轴端部的外壁上套接有主动轮，传动轴中部的外壁上套接有从动齿轮，支撑架的中部通过螺栓连接有横梁，所述的横梁的中部连接有纵梁，所述的纵梁的下侧面上通过螺栓连接有锥形减速电机，所述的锥形减速电机的输出端设置有通过链条与从动齿轮连接的主动齿轮，支撑架的上端连接有罩体，所述的罩体的上侧面上设置有进料口，罩体左部的下侧面设置有出液口，罩体内设置有螺旋推料器，所述的螺旋推料器的左端连接有推料电机，螺旋推料器右部的外壁上套接有耐磨套，所述的耐磨套连接有支座，所述的支座与罩体的内壁连接，支座的上部设置有出料孔，支座的下部设置有挡板，螺旋推料器的右端的外壁上通过平键连接有刮板，所述的刮板的下方设置有通过轴承与罩体连接的传送装置，所述的传送装置是由主传送辊和与主传送辊通过传送带连接的副传送辊组成，所述的主传送辊的一端设置有副传送轮，主传送辊的下方设置有通过轴承与罩体连接的粉碎装置，所述的粉碎装置是由主动辊和与主动辊相配合的副动辊组成，所述的主动辊的输入端连接有粉碎电机，副动辊的输出端设置有通过皮带与副传送轮相配合的主传送轮，粉碎装置的正下方设置有出料口，螺旋推料器的下方设置有过滤板，所述的过滤板设置在罩体的内部，过滤板设置有过滤孔。
2.根据权利要求1所述的一种污泥固液分离打散装置，其特征在于：所述的推料电机的输出端设置有变速器。
3.根据权利要求1所述的一种污泥固液分离打散装置，其特征在于：所述的过滤板的截面为弧形结构。
4.根据权利要求1所述的一种污泥固液分离打散装置，其特征在于：所述的粉碎电机通过螺栓与罩体连接。
5.根据权利要求1所述的一种污泥固液分离打散装置，其特征在于：所述的刮板是由轴套和刮齿组成，且轴套和刮齿为一体成型结构。
说明书
一种污泥固液分离打散装置
技术领域
本实用新型属于起重机设备技术领域，具体涉及一种污泥固液分离打散装置。
背景技术
目前，污泥因投资少、能耗低、运行费用低、有机部分可转化成土壤改良剂成分等优点，被认为是最有发展潜力的一种土地利用处置方式，可减少污泥带来的负面效应，城市污水处理厂产生的污泥集中起来进行商品好氧堆肥处理，并经过适当加工后制成农田肥料和园林培植土，实现了污泥稳定化、减量化、无害化、资源化的有机结合，对此，开发一种结构简单、使用方便、运行成本低、使用范围广的污泥固液分离打散装置具有十分重要的意义。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、使用方便、运行成本低、使用范围广的污泥固液分离打散装置。
本实用新型的目的是这样实现的：一种污泥固液分离打散装置，它包括支撑架，所述的支撑架的下部设置有万向轮和通过轴承连接的传动轴，所述的传动轴端部的外壁上套接有主动轮，传动轴中部的外壁上套接有从动齿轮，支撑架的中部通过螺栓连接有横梁，所述的横梁的中部连接有纵梁，所述的纵梁的下侧面上通过螺栓连接有锥形减速电机，所述的锥形减速电机的输出端设置有通过链条与从动齿轮连接的主动齿轮，支撑架的上端连接有罩体，所述的罩体的上侧面上设置有进料口，罩体左部的下侧面设置有出液口，罩体内设置有螺旋推料器，所述的螺旋推料器的左端连接有推料电机，螺旋推料器右部的外壁上套接有耐磨套，所述的耐磨套连接有支座，所述的支座与罩体的内壁连接，支座的上部设置有出料孔，支座的下部设置有挡板，螺旋推料器的右端的外壁上通过平键连接有刮板，所述的刮板的下方设置有通过轴承与罩体连接的传送装置，所述的传送装置是由主传送辊和与主传送辊通过传送带连接的副传送辊组成，所述的主传送辊的一端设置有副传送轮，主传送辊的下方设置有通过轴承与罩体连接的粉碎装置，所述的粉碎装置是由主动辊和与主动辊相配合的副动辊组成，所述的主动辊的输入端连接有粉碎电机，副动辊的输出端设置有通过皮带与副传送轮相配合的主传送轮，粉碎装置的正下方设置有出料口，螺旋推料器的下方设置有过滤板，所述的过滤板设置在罩体的内部，过滤板设置有过滤孔。
所述的推料电机的输出端设置有变速器。
所述的过滤板的截面为弧形结构。
所述的粉碎电机通过螺栓与罩体连接。
所述的刮板是由轴套和刮齿组成，且轴套和刮齿为一体成型结构。
本实用新型的有益效果：本实用新型在使用时，通过进料口将污泥和污水同时加入罩体内，在罩体内污水通过过滤板设置的过滤孔流出，从而将污泥和污水分离，污水通过出液口从罩体内流出，螺旋推料器的设置是为了将污泥从罩体的进料口端传送到出料口端，并同时将污泥内残留的污水挤压出来，使污水和污泥彻底分离，推料电机的设置是为了为螺旋推料器的工作提供动力，支座的设置是为了支撑螺旋推料器的同时又能将脱水后的污泥排出罩体，耐磨套的设置是为了降低支座对螺旋推料器的磨损，延长螺旋推料器的使用寿命，降低运行成本，支座下部设置的挡板为了防止污水从出料口流出，刮板的设置是为了将螺旋推料器上的污泥脱落，同时对污泥具有打散作用，防止污泥堵塞出料孔，传送装置的设置是为了将刮板刮下的污泥输送到粉碎装置的位置，粉碎装置的是为了将打散的污泥进行彻底的粉碎，从而方便对污泥的利用，万向轮和主动轮的设置是为了方便本实用新型的移动，万向轮是为了方便改变方向，主动轮通过锥形减速电机提供动力，并经过主动齿轮和与主动齿轮通过链条连接的从动齿轮的动力传送，从而为本实用新型的移动提供行走动力，本实用新型具有结构简单、使用方便、运行成本低、便于移动的优点
