申请日2015.12.03
公开(公告)日2016.05.11
IPC分类号F04D7/04; F04D29/42; F04D29/70
摘要
本实用新型的目的是针对现有化工厂区室外安装污水泵的不足，设计了一种新型室外污水泵系统，适于冬季室外污水池的排污操作。所述的室外污水泵系统主要包括离心泵、吸入管和排水管，所述排水管一端插入离心泵叶轮处，另一端与外部排水管线相连接，用于污水外排;所述排水管上安装有一个排气口，所述吸入管带有U型弯，一端连接离心泵叶轮入口处，一端连接污水池，U型弯高点高于排气口。
摘要附图
权利要求书
1.一种室外污水泵系统，其特征在于包括离心泵、吸入管和排水管，所述排水管一端插入离心泵叶轮处，另一端与外部排水管线相连接;所述排水管上安装有一个排气口，所述吸入管带有U型弯，一端连接所述离心泵的叶轮入口处，一端连接污水池，U型弯高点高于所述排气口。
2.如权利要求1所述的室外污水泵系统，其特征在于所述排水管直立向上延伸至污水外送管线。
3.如权利要求1所述的室外污水泵系统，其特征在于所述排气口为一弯管，位于泵体中部。
4.如权利要求1所述的室外污水泵系统，其特征在于所述吸入管的端口设有过滤网，所述过滤网上侧设有氮气吹扫管线。
5.如权利要求1所述的室外污水泵系统，其特征在于所述排气口上设置有截止阀。
6.如权利要求1所述的室外污水泵系统，其特征在于所述离心泵安装于所述污水池的外部，并且一端与所述吸入管连接，另一端与所述排水管连接。
7.如权利要求1所述的室外污水泵系统，其特征在于所述的室外污水泵系统还包括一个排水口，所述排水口设置于所述离心泵泵体最下端。
说明书
一种室外污水泵系统
技术领域
本实用新型涉及一种污水泵技术，特别适用于冬季室外污水池内污水外排系统。
背景技术
目前，对于普通污水池内污水外排，可以利用导轨使潜水泵沉入水中并与排水管道相连接，通过泵与管道之间的密封和管道内的止回阀达到排污水的目的，但对于化工厂区内污水，由于含有易燃易爆等化工原料，使用潜水泵存在安全隐患，只能外部安装，使用现有市售离心泵进行外部安装，操作过程中存在两个方面的问题，一是冬季气温较低时，为了防止结冰造成泵体损坏，通常采取一次排污操作后，需将泵内、管线内液体排空，但这样在下次排污前要启动离心泵，必须用水先将泵灌满，一旦留有间隙则容易形成气缚，很难将泵启动，如果采取伴热则在排污操作不频繁时造成能源浪费，另一方面化工污水池内杂物细小粒子较多，容易造成泵入口管线过滤网堵塞，清洗更换工作量较大。
实用新型内容
本实用新型的目的是针对现有化工厂区室外安装污水泵的不足，设计了一种新型室外化工污水泵系统。适于冬季室外污水池的排污操作。
本实用新型所述的室外化工污水泵系统的技术方案如下：

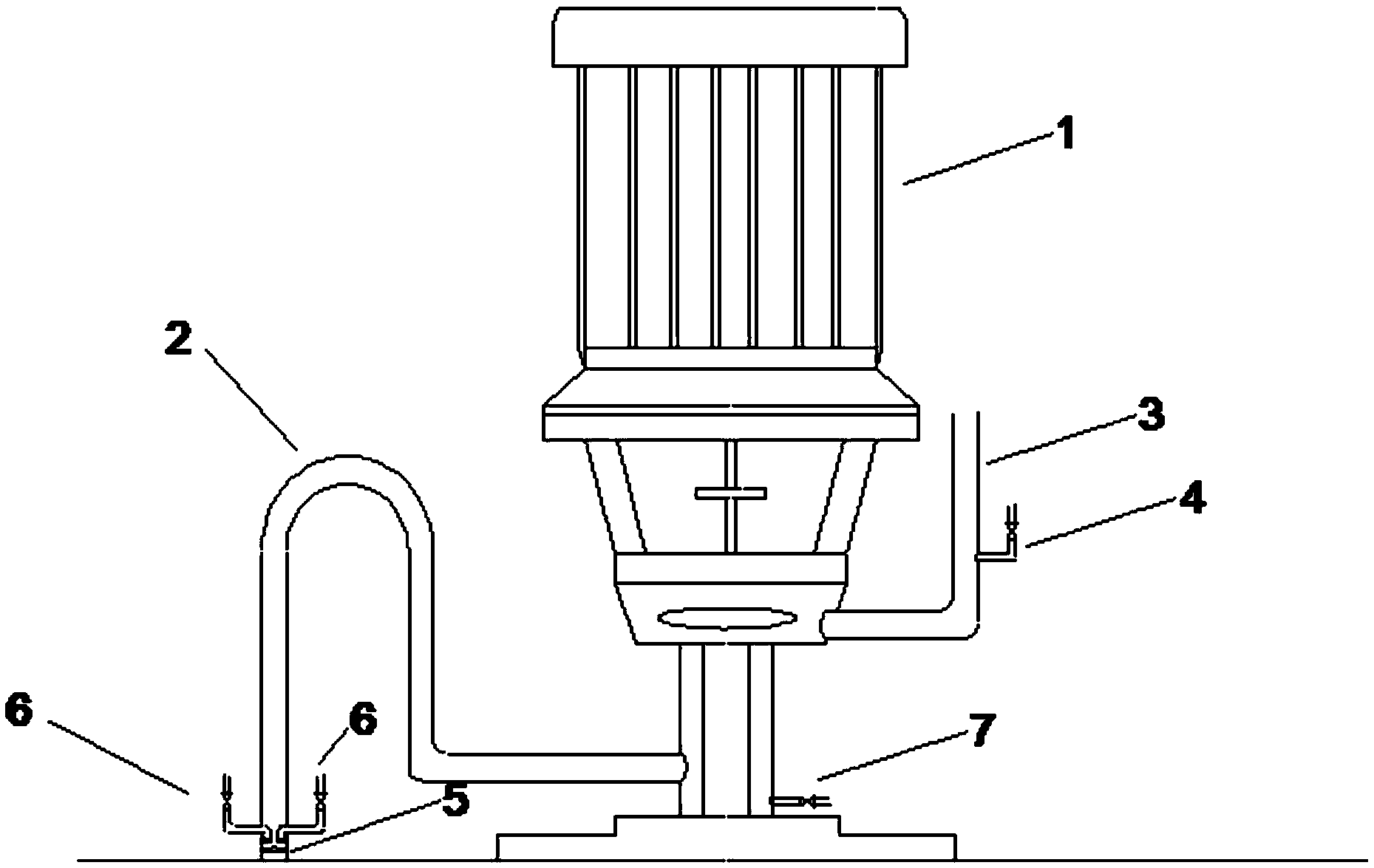

一种新型室外污水泵系统，主要包括离心泵1、吸入管2、排水管3，所述排水管3一端插入离心泵1叶轮处，另一端与外部排水管线相连接，用于污水外排;所述排水管上安装有一个带有截止阀的排气口4，所述吸入管2带有U型弯，一端连接离心泵叶轮入口处，一端连接污水池，U型弯高点高于排气口4。
所述排水管3直立向上延伸至污水外送管线，排水管上的排气口4是一个弯管，位于泵体中部，用于排气，并可兼作为离心泵灌泵操作的入口管线，将 泵及管线充满，便于泵启动。
所述的吸入管2的端口设有过滤网5，滤网上侧设有氮气吹扫管线6，可以对过滤网进行吹扫。
所述的离心泵安装于污水池的外部，并且一端与吸入管连接，另一端与排水管3连接。
所述的室外污水泵系统还包括一个排水口7，排水口7设置于离心泵泵体最下端，用于排污操作后泵内污水排空。
本实用新型所述的室外污水泵系统结构简单，维护保养方便。由于将污水吸入管设置为U型，并在排水管上增加了排气口，该排气口可兼作为罐泵口，即在排污操作开始之前，通过该排气口向离心泵内注满热水，便于冬季低温下离心泵的启动，防止气缚造成泵无法启动。
